US5-B10-B1

US5-B10-B1

Typ urządzenia

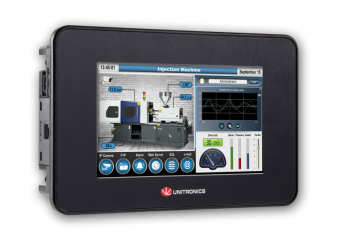

Sterownik PLC z wbudowanym panelem HMI o przekątnej 5" serii UniStream

Wbudowane wejścia i wyjścia

Wejścia cyfrowe (izolowane)

-

Wejścia szybkie/enkoderowe

-

Wejścia temperaturowe, RTD/TC

-

Wejścia analogowe

-

Wyjścia tranzystorowe

-

Wyjścia szybkie

-

Wyjścia przekaźnikowe

-

Wyjścia analogowe

Maksymalna ilość I/O

do 2048 punktów

Dodatkowe rozszerzenia wejść i wyjść

Doczepiane moduły I/O

 -

Lokalne moduły I/O

Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te
zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O™.

Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.

Zdalne wyspy

Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów

Do 8 masterów IO-Link Unitronics.

Wyświetlacz HMI

Czy wbudowany?

Tak, 5 calowy ekran HMI

Ekran dotykowy

Rezystancyjny, analogowy

Obszar wyświetlania
szerokość x wysokość (mm)

108 x 64,8

Otwór montażowy
szerokość x wysokość (mm)

148,2 x 93,2

Rozdzielczość

800 x 480 (WVGA)

Kolory

65536 (16bit)

Klawiatura

Wirtualna

Zasilanie

Napięcie zasilania

12VDC lub 24VDC

Zakres napięcia zasilania

10.2VDC to 28.8VDC

Max. Pobór prądu

0.7A@12VDC

0.4A@24VDC

Porty komunikacyjne

Wbudowane

1 porty Ethernet; 1 port USB host;
1 mini USB do programowania

Dodatkowe

CANbus; RS485; RS232
Do 3 modułów, maksymalnie 2 porty szeregowe

Port Ethernet

10/100 Base-T (RJ45);
Napięcie izolacji: 500 VAC przez 1 minutę
Kabel ekranowany CAT5e, do 100 m

USB host

USB 2.0 (480Mbps), typ A, Długość przewodu < 3m

CAN

-

Obsługiwane protokoły

Wbudowane

Ethernet/IP  Scanner/Adapter,
Modbus TCP/IP Client/Server,
własna ramka po TCP/IP lub UDP,
VNC Client/Server,
SNMP v3,
MQTT Client,
OPC UA Server,
BacnetIP Server,
REST API Client,
OCPP,
FTP Client/Server,
obsługa chmury Unicloud,
email,
SMS,
SQL (w wersji B10),
Webserver (w wersji B10),

Przez dodatkowy port

EtherCAT Master,
Modbus RTU Master/Slave,
własna ramka po RS232,
własna ramka po RS485,
CANOpen Master,
własna ramka po CANbus.

Pamięć

Pamięć wbudowana

RAM: 1GB

ROM:
Pamięć systemowa 6GB;
Pamięć użytkowania 2GB

Pamięć drabinki

1MB

Zewnętrzna pamięć

Karta microSD lub microSDHC
Pamięć do 32GB
Prędkość do 200Mbps

Bateria

3V CR2032; 4 lata przy pracy w temp. 25°C
odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC

Środowisko

Stopień ochrony

Montaż panelowy (przód): IP66, NEMA 4X

Tył: IP20, NEMA1

Temperatura pracy

-20°C to 55°C

Standardy

UL, CE, UKCE, EAC
