CCG-1500

Przemysłowe bramy komórkowe 5G

Producent: MOXA

Qualcomm® Snapdragon™ X55
Konwerter mediów gotowy do pracy w sieci 5G z certyfikatami klasy przemysłowej FCC/UL/NCC/JET/Telec
Dwa gniazda SIM
2 porty Ethernet 10/100/1000 Mbps z automatycznym wykrywaniem
1 port szeregowy RS-232/422/485
Diody LED ułatwiające instalację i konserwację
Konstrukcja przystosowana do pracy w temperaturach od -40 do 70°C

Na zamówienie

Darmowa dostawa od 500 zł

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

CCG-1500

Opis

Wprowadzenie

Seria CCG-1500 została zaprojektowana zarówno jako media konwerter, jak i konwerter protokołów. Media konwerter zawiera 5G-ethernet oraz porty 5G-serial, które mogą być używane zarówno do użytku publicznego, jak i do prywatnych sieci. Konwerter protokołów służy głównie do konwersji Modbus TCP/RTU. Interfejs 5G może korzystać z Modbus TCP, podczas gdy interfejs szeregowy może posługiwać się Modbus RTU.

CCG-1500 posiada procesor Qualcomm® Snapdragon™ X55 Cortex-A7, który został zoptymalizowany pod kątem konwersji mediów, a także jest szeroko stosowany w różnych rozwiązaniach przemysłowych. Z elastycznymi opcjami interfejsu, ten mały, wbudowany konwerter jest niezawodną i bezpieczną bramą do przetwarzania danych w terenie, a także platformą komunikacyjną do wdrożeń na dużą skalę.

Modele z obsługą 5G o szerokim zakresie temperatur są dostępne do zastosowań w rozszerzonych temperaturach. Wszystkie jednostki są dokładnie przetestowane w komorze testowej. Gwarantuje to działanie urządzenia w szerokim zakresie temperatur.

Wygląd

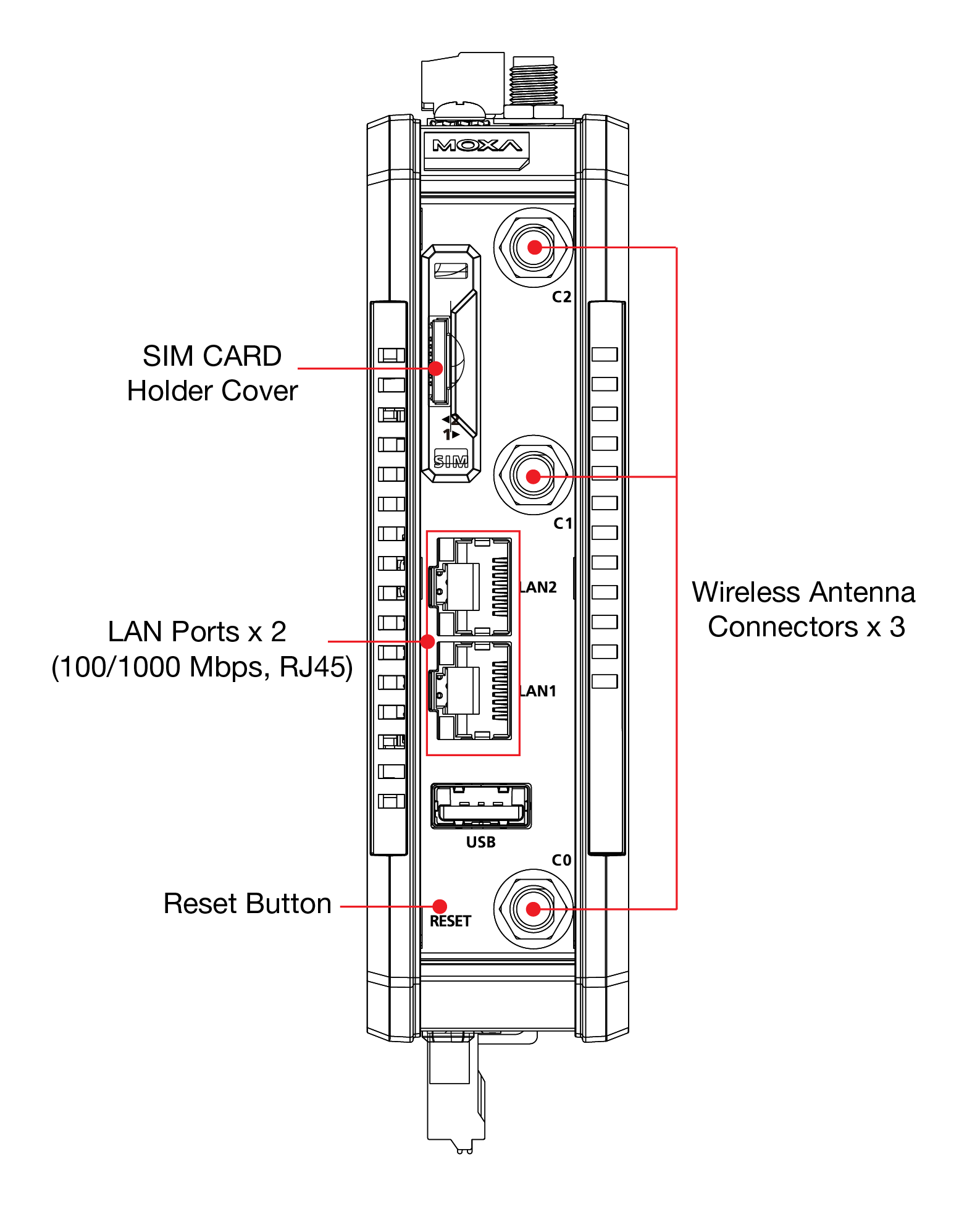

CCG-1510 Widok z przodu

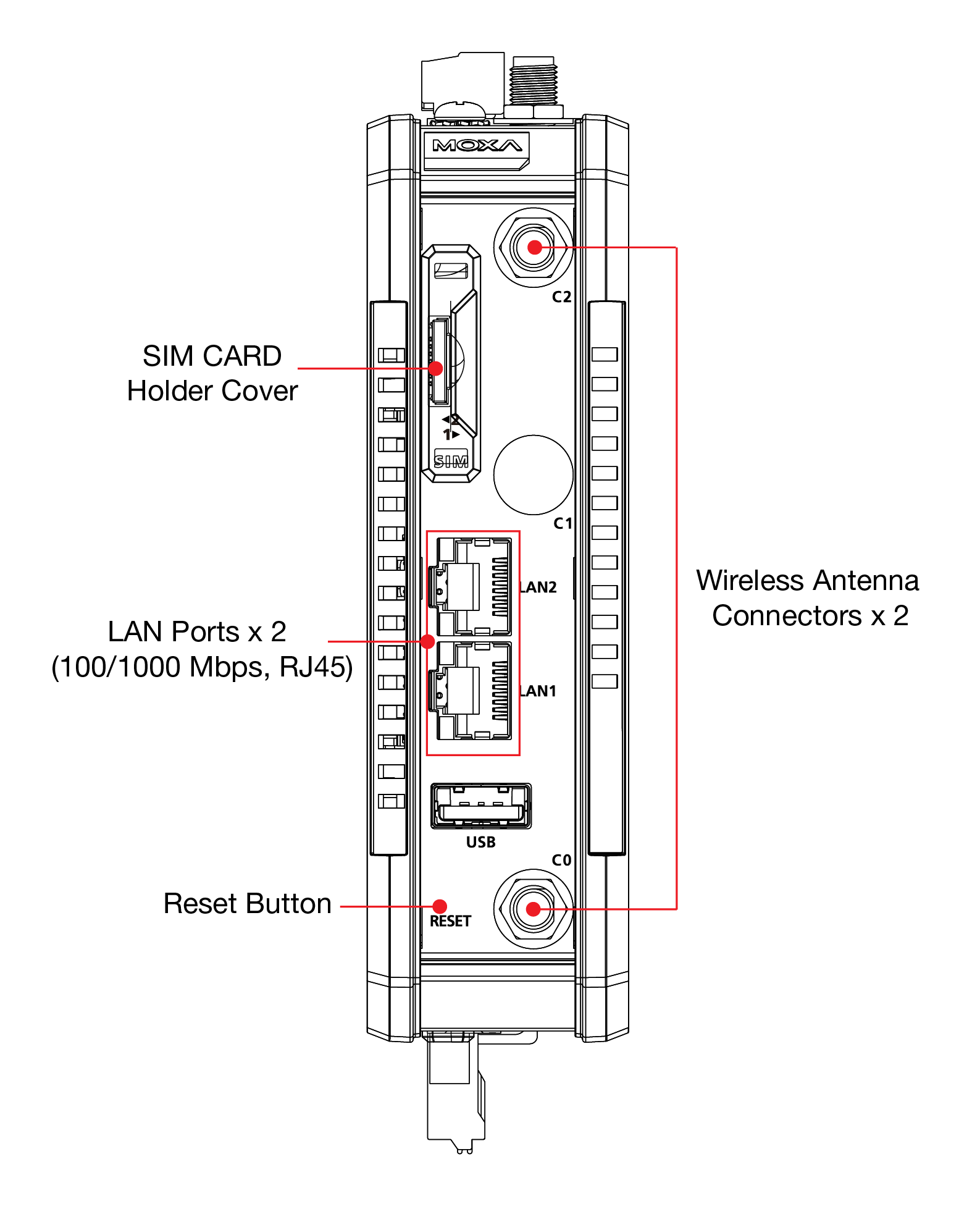

CCG-1520 Widok z przodu

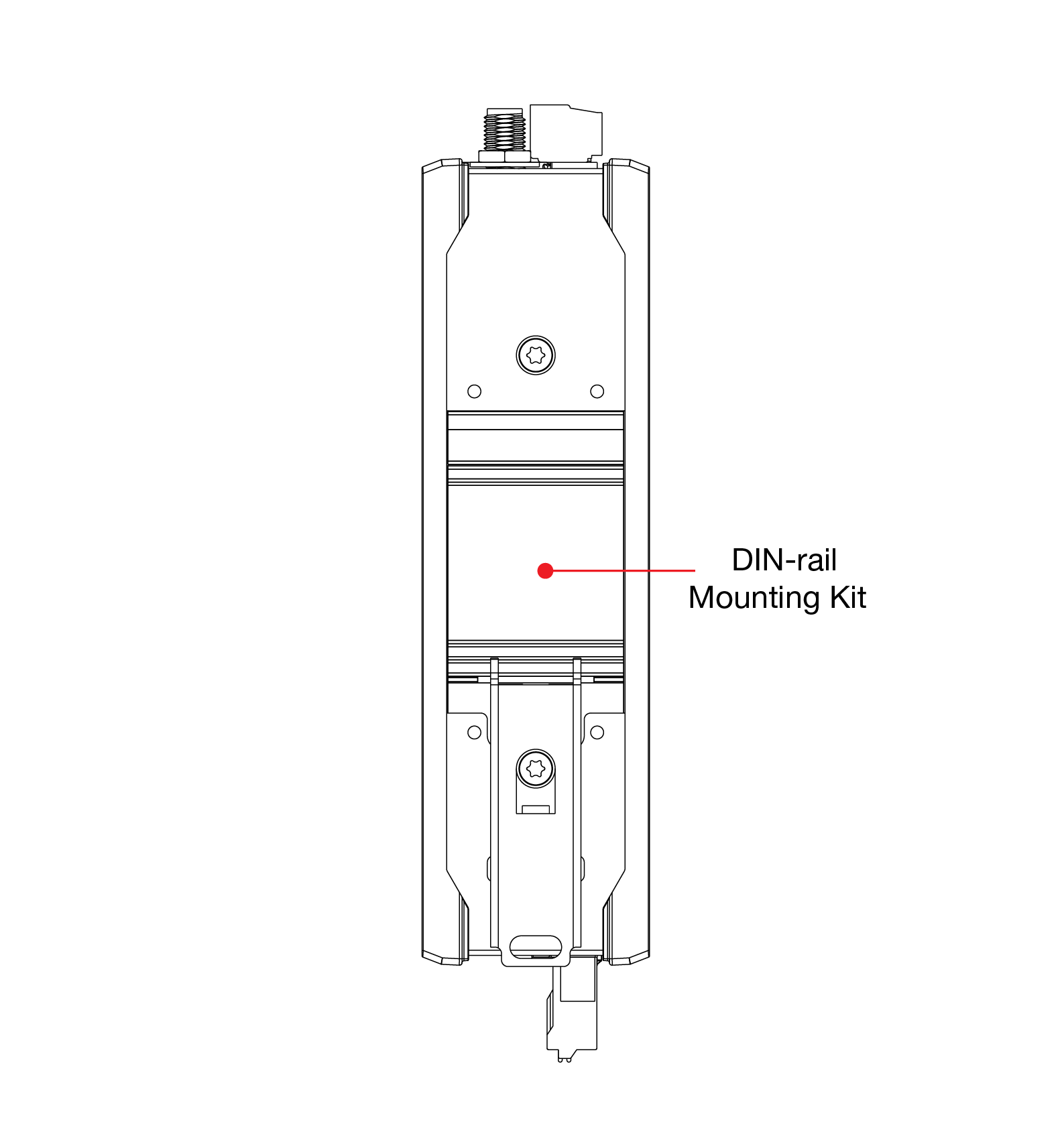

CCG-1510 Widok z tyłu

CCG-1520 Widok z tyłu

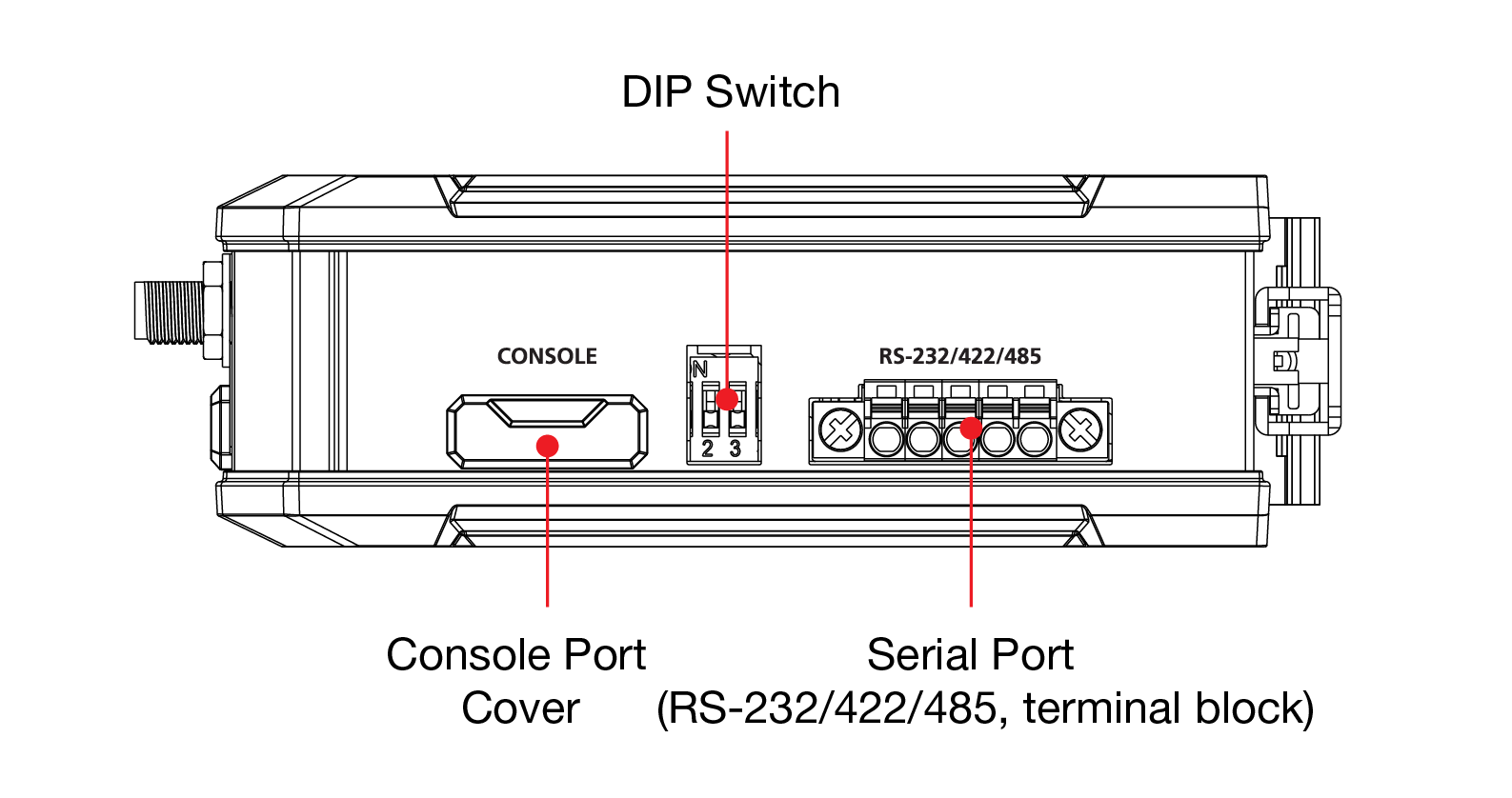

Widok z góry

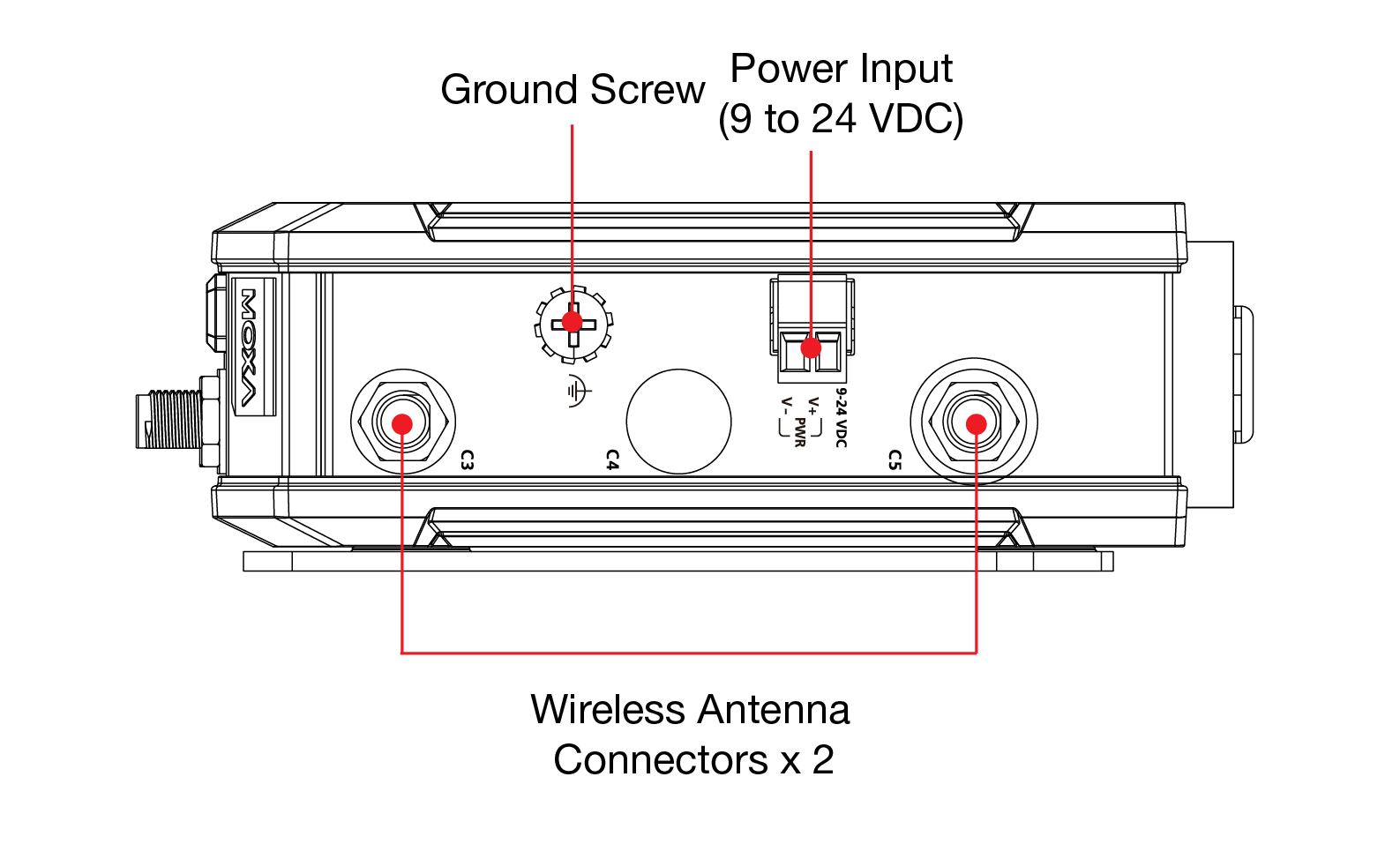

CCG-1510 Widok z dołu

CCG-1520 Widok z dołu

Specyfikacja

Interfejs

Porty Ethernet	Porty 10/100/1000 Mbps z automatycznym wykrywaniem (złącze RJ45) x 2
Porty szeregowe	Porty RS-232/422/485 x 1 (5-pinowa listwa zaciskowa)
Złącze anteny komórkowej (z GPS)	Modele CCG-1510: SMA x 6 Modele CCG-1520: SMA x 4
Format karty SIM	Nano
Liczba kart SIM	2

Interfejs Ethernet

Porty 10/100/1000BaseT(X) (złącze RJ45)	2
Standardy	IEEE 802.3 dla 10BaseT IEEE 802.3ab dla 1000BaseT(X) IEEE 802.3u dla 100BaseT(X)
Ochrona izolacji magnetycznej	1,5 kV (wbudowane)

Interfejs szeregowy

Port konsoli	1 x 4-pinowe złącze do portu konsoli DB9
Bity danych	5, 6, 7, 8
Parytet	None, Even, Odd, Space, Mark
Bity stopu	1, 1,5, 2
Szybkość transmisji	9600 do 115200 bps

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND

Interfejs komórkowy

Standardy komórkowe	5G R15
Obsługiwane pasma częstotliwości	CCG-1510-TW-T: NR: N1 / N3 / N28 / N41 / N78 LTE: B1 / B3 / B7 / B8 / B28 / B38 CCG-1510-US-T: NR: N48 CCG-1520-T: NR: N79

Wskaźniki LED

System	Zasilanie x 1 Wskaźnik karty SIM x 1 Wskaźnik 5G/LTE x 1
Siła sygnału bezprzewodowego	Komórkowy x 3

Parametry mocy

Napięcie wejściowe	9 do 24 VDC
Pobór energii	Średnio: 8 W Peak: 11 W
Prąd wejściowy	9 do 24 VDC @ 1,33 do 0,5 A min
Złącze zasilania	Blok zacisków

Charakterystyka fizyczna

Wymiary	100 x 125 x 35,2 mm (3,93 x 4,92 x 1,38 cala)
Materiał	Metalowe SECC
Instalacja	Montaż na szynie DIN Montaż na ścianie (z opcjonalnym zestawem)
Klasa IP	IP30 Uwaga: Należy założyć gumową osłonę karty SIM i osłonę portu konsoli. W przypadku CCG-1520-T należy również założyć osłonę zabezpieczającą SMA.
Waga	750 g (1,65 funta)

Ograniczenia środowiskowe

temperatura robocza	Zmniejszona wydajność komórkowa poniżej -5°C i powyżej 55°C -40 do 70°C (-40 do 158°F)
Temperatura przechowywania (pakiet w zestawie)	-20 do 70°C (-4 do 158°F)
Wilgotność względna otoczenia	5 do 95% (bez kondensacji)

MTBF

Czas	1 036 724 godz
Standardy	Telcordii SR332

Gwarancja

Okres gwarancji	5 lat
Detale	Zobacz www.moxa.com/warranty
