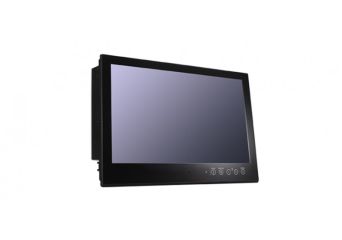

MD-224

24-calowy monitor morski, 16:9, rozdzielczość 1920x1080

Producent: MOXA

24-calowy monitor Full HD
Kalibracja kolorów zgodna z ECDIS
Dotykowe kontrolki sterujące
Podświetlanie LED
Przyciemnianie w zakresie od 0 do 100%
Wbudowany interfejs RS-232/422/485
Podwójne wejście zasilające(AC & DC)
Klasa szczelności IP54 (pródz) / IP22 (tył)
Modele z dodatkową warstwą antyrefleksyjną lub dotykowym panelem dostępne na żądanie

Na zamówienie

Darmowa dostawa

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

MD-224

Opis

MD-224 to seria monitorów morskich, z pełnym zakresem przyciemniania, szerokimi kątami widzenia, oraz z warstwą antyrefleksyjną. Wąski profil MD-224 sprawia że są one łatwo integrowane z systemami panelowymi, dostępnymi na mostku kapitańskim.

Innowacyjny i przyjazny dla użytkownika panel dotykowy sterujący Savvy touch oferuje kilka unikalnych funkcji, których próżno szukać w konkurencyjnych urządzeniach: czujnik zbliżeniowy do nastaw w przy ciemniejszych warunkach oświetlenia, guzik informacyjny do sprawdzania stanu wyświetlacza, oraz do przełączania pomiędzy trybem ECDIS dziennym, zmierzchowym, oraz nocnym (dostępne tylko w modelach z ECDIS)

Monitory MD-219 zgodne są z normami IEC 60945, DNV oraz IACS E10, sprawdzającymi żywotność oraz odporność w warunkach morskich. Ich obudowa o klasie szczelności IP54 dostarcza dodatkową ochronę przeciw kurzowi, wilgotności, powyżej limitów ustalonych przez powyższe jednostki certyfikujące.

Specyfikacja

Ekran

Przekątna ekranu	24"
Typ panelu	MVA
Proporcje obrazu	16:9
Ilość pikseli	1920 x 1080
Czas odpowiedzi	25 ms (z szarości do szarości)
Kontrast	5000:1
Natężenie światła podświetlania	300 cd/m2
Maksymalne kąty widzenia	178/178
Max. kolory	16.7M (8 bits/color)
Interfejs wejściowy	VGA output x 1, DVI-I input x 1
Rozdzielczości	• VGA: 640 x 480 • SVGA: 800 x 600 • XGA: 1024 x 768 • SXGA: 1280 x 1024 • WSXGA+: 1920 x 1080 (natywna)

Interfejs szeregowy

Standardy	1 RS-232/422/485 , programowo wybieralne (DB9 męskie)
Izolacja optyczna	4kV

Parametry komunikacji szeregowej

Bity danych	5, 6, 7, 8
Bity stopu	1, 1.5, 2
Pażystość	None, Even, Odd, Space, Mark
Kontrola przepływu	XON/XOFF, ADDC? (automatic data direction control) for RS-485
Baudrate	9600 Kbps

Sygnały komunikacji szeregowej

RS-232	TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422	TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w	Data+, Data-, GND
RS-485-4w	TxD+, TxD-, RxD+, RxD-, GND

Front panel

LEDy	Menu, jasność, INFO, ECDIS, DAY/DUSK/Night
smart OSD	tak

Charakterystyka mechaniczna

Obudowa	Blacha aluminiowa
Waga	12 kg
Wymiary	595 x 393 x 75 mm (23.43 x 15.47 x 2.95 in)
Mocowanie	VESA, panelowe, stacjonarne (tymczasowe)

Warunki pracy

Zakres temperatury	-15 to 55°C (5 to 131°F)
Temperatura przechowywania	-20 to 60°C (-4 to 131°F)
Klasa IP	Przód: IP54 Tył: IP22
Wilgotność względna	5 to 95% (bez skraplania pary wodnej)
Wytrzymałość na wibracje	• 0.7 g @ DNV 2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5 hr per axis • 1 Grms @ DNV 2.4, random wave, 3-100 Hz, 2.5 hr per axis • 2.1 g @ DNV 2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5 hr per axis

Zasilanie

Napięcie zasilania	- 24 VDC (z tolerancją 18 to 30 VDC, 2-pinowy terminal śrubowy) - 100 to 240 VAC, 50/60 Hz
Pobór mocy	40 W maks.

Spełnione normy

Bezpieczeństwo	UL/cUL, CCC(w trakcie)
EMC	EN 55022 Class B, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A
Normy morskie	IEC-60945 4th, IEC-61162, IEC-61174
Zatwierdzenie przez jednostkę certyfikującą	DNV 2.4 and IACS E10, ABS
Zielony produkt	RoHS, cRoHS, WEEE

Niezawodność

Gwarancja	1 year
Dodatkowe szczególy	www.moxa.com/warranty, lub w przypadku gwarancji EA: http://www.elmark.com.pl/gwarancja.pdf
