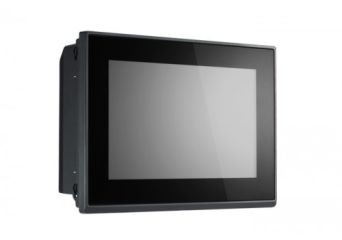

MPC-2070

7-calowy bez wentylatorowy komputer panelowy, do zastosowań morskich

  • 7 calowy komputer panelowy
  • Procesor Intel® Atom ™ E3826 1,46GHz
  • Praca w szerokim zakresie temperatur: od -40 do 70 ° C, bez wentylatora / bez grzejnika
  • 1000-nitowy wyświetlacz ciekłokrystaliczny
  • Przyjazny dla dłoni, wielodotykowy ekran
  • Klasa 1 Division 2 *, ATEX Zone 2 * i IECEx *
  • Szeroki zakres mocy wejściowej od 9 do 36 VDC

* Certyfikacja jest w toku, sprawdź specyfikacje produktu, aby uzyskać najbardziej aktualny status certyfikacji

Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2070-E2-LB-T
    Panel.7", 400 nit
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2070-E2-LB-T-W7E
    Panel.7", 400 nit, Cfast 32GB, W7E OS
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2070-E2-T
    Panel.7", 1000 nit
    W magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2070-E2-T-W7E
    Panel.7", 1000 nit, Cfast 32GB, W7E OS
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Wprowadzenie

7-calowe komputery MPC-2070 z procesorem Intel® Atom ™ E3800 zapewniają niezawodną i trwałą platformę o wszechstronnej uniwersalności do zastosowań w środowiskach przemysłowych. Dzięki dwóm programowalnym portom szeregowym RS-232/422/485 i dwóm gigabitowym portom Ethernet LAN, komputery panelowe MPC-2070 obsługują szeroką gamę interfejsów szeregowych, jak również szybką komunikację Ethernet, wszystkie z natywną redundancją sieciową.
Komputery panelowe z serii MPC-2070 zostały zaprojektowane aby pracować w szerokim zakresie temperatur od -40 do 70 ° C i są wyposażone w bezwentylatorową, opływową obudowę zaprojektowaną do bardzo wydajnego rozpraszania ciepła, dzięki czemu jest to jedna z najbardziej niezawodnych platform przemysłowych dla dla trudnych środowisk pracy, np. w kopalniach czy innych  warunkach wydobywczych. MPC-2070 wyposażony jest także w 1000-nitowy panel LCD oferujący czytelny w świetle słonecznym, pojemnościowy, przyjazny dla użytkownika ekran wielodotykowy, zapewniający doskonałe wrażenia użytkowe w zastosowaniach zewnętrznych.

Certyfikat Microsoft Azure dla IoT

Seria MPC-2070 ma certyfikat Microsoft Azure dla IoT. Może wykorzystywać infrastrukturę chmurową firmy Microsoft i została pod tym kontem przetestowana z usługami IOT usługi Microsoft Azure dla aplikacji przemysłowych IoT. Więcej informacji na temat programu Azure Certified for IOT można znaleźć na stronie https://catalog.azureiotsuite.com/ .
Pełna lista produktów Azure Certified dla produktów IoT firmy Moxa jest dostępna pod adresem : https://catalog.azureiotsuite.com/?q=moxa .

Specyfikacja techniczna

Komputer


procesor Procesor Intel® Atom ™ E3826, dwurdzeniowy, 1,46 GHz
Obsługiwany system operacyjny Windows Embedded Standard 7 32/64-bit, Windows 7 Professional 32/64-bit (system operacyjny nie jest wstępnie zainstalowany w niektórych modelach)
Pamięć systemowa 4 GB fabrycznie zainstalowane (SDRAM)
USB USB 2.0 obsługuje x 2, złącza typu A, wspiera rozruch systemu
Przechowywanie 1 slot CFast + 1 gniazdo kart SD (w niektórych modelach pamięć nie jest fabrycznie zainstalowana)

Wyświetlanie

Rozmiar panelu 7-calowy rozmiar obrazu
Dotyk Pojemnościowy multi-touch z przyjazną obsługą
Współczynnik proporcji 16: 9
Rozdzielczość 800 x 480
Pixel Pitch (RGB) 0,1905 (H) x 0,1905 (V) mm
Czas odpowiedzi 5 ms (od szarego do szarego)
Współczynnik kontrastu 600: 1
Natężenie światła 350 lub 1000 cd / m2
Uwaga Poziom jasności MPC-2070 wynosi od 0 do 10. Aby przedłużyć żywotność wyświetlacza, zalecamy używanie go z poziomem jasności
8 lub mniejszym w temperaturach otoczenia powyżej 60 ° C.
Kąty widzenia 140 ° / 120 °
Aktywny obszar wyświetlania 152,4 (H) x 91,44 (V) mm
Max. Liczba kolorów 16,2 M (kolor 8-bitowy)

Interfejs Ethernet

LAN Automatyczne wykrywanie portów 10/100/1000 Mb / s (port RJ45) x 2
Izolacja magnetyczna 1,5 kV, wbudowany

Interfejs szeregowy

Standardy seryjne 2 porty RS-232/422/485, programowalne (DB9 męskie)

Parametry komunikacji szeregowej

Bity danych 5, 6, 7, 8
bity stopu 1, 1,5, 2
Parzystość Brak, parzysty, nieparzysty, puste, stan wysoki
Kontrola przepływu RTS / CTS, XON / XOFF
Szybkość transmisji 50 bps do 115,2 kb / s

Sygnały szeregowe

RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD +, TxD-, RxD +, RxD-, GND
RS-485-4w TxD +, TxD-, RxD +, RxD-, GND
RS-485-2w Data +, Data-, GND

Wejście cyfrowe

Wejścia cyfrowe DI x 4
Napięcie wejściowe 0 do 30 VDC przy 25 Hz
Cyfrowe poziomy wejściowe dla styków bezpotencjałowych Poziom logiczny 0: Close to GND Logic level 1: Open
Cyfrowe poziomy wejściowe dla mokrych kontaktów Poziom logiczny 1: maks. +3 V Poziom logiczny 0: +10 V do +30 V (Źródło do DI)
Typ złącza 10-stykowy blok zacisków
Izolacja Izolacja optyczna 3 kV

Wyjście cyfrowe

Kanały wyjściowe DO x 4, (typu sink)
Prąd wyjściowy Max. 200 mA na kanał
Napięcie  Napięcie znamionowe 24 VDC otwarty kolektor do 30 VDC
Typ złącza 10-stykowy blok zacisków
Izolacja Izolacja optyczna 3 kV

Charakterystyka fizyczna

Obudowa Blacha aluminiowa
Waga 1,40 kg (3,09 funta)
Wymiary 200 x 140 x 45 mm (7,9 x 5,5 x 1,8 cala)
Montowanie Mocowanie VESA (50 x 75 mm) i mocowanie panelu
Chłodzenie systemu Bezwentylatorowa konstrukcja termiczna

Granice środowiskowe

temperatura robocza -40 do 70 ° C (-40 do 158 ° F)
Temperatura przechowywania -40 do 70 ° C (-40 do 158 ° F)
Wilgotność względna otoczenia 5 do 95% (bez kondensacji)
Antywibracja 2 Grms, częstotliwość 5-500 Hz, zgodna z normą IEC 60068-2-6
Odporność na udar 20 Grms, połowa fali sinusoidalnej podczas pracy systemu, czas 11 ms, zgodny z normą IEC 60068-2-27

Wymagania dotyczące zasilania

Napięcie wejściowe 12/24 VDC (zakres od 9 do 36 VDC)
Pobór energii Mniej niż 40 W

Normy i certyfikaty

Bezpieczeństwo UL 60950-1, IEC 60950-1
EMC EN 55032, EN 55024
EMI CISPR 32, FCC Part 15B, Klasa A
EMS IEC 61000-4-2 ESD: Styk: 4 kV; Powietrze: 8 kV
IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V / m
IEC 61000-4-4 EFT: Moc: 2 kV; Sygnał: 1 kV
IEC 61000-4-5 Skok: Moc: 1 kV; Sygnał: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Ocena stopnia ochrony IP66 (przód) / IP20 (tył)
Zielony produkt RoHS, cRoHS, WEEE

Gwarancja

Okres gwarancji • System komputerowy: 3 lata
• Panel LCD: 1 rok
Detale Zobacz www.moxa.com/warranty
