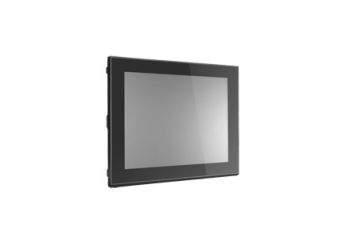

MPC-2120

12-calowy bez wentylatorowy komputer panelowy, do zastosowań morskich

  • 12-calowy komputer panelowy
  • Procesor Intel® Atom ™: E3845 1,91 GHz lub E3826 1,46 GHz
  • Praca w szerokim zakresie temp.: od -40 do 70 ° C, bez wentylatora / bez grzejnika
  • 1000-nitowy wyświetlacz ciekłokrystaliczny
  • Klasa 1 Division 2 *, ATEX Zone 2 * i certyfikat IECEx *
  • Szeroki zakres mocy wejściowej od 9 do 36 VDC

* Certyfikacja jest w toku. Sprawdź stronę internetową Moxa, aby uzyskać najbardziej aktualny status certyfikacji.

Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E2-T
    Panel.12",E3826 CPU,4GBRAM
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E2-T-W7E
    Panel.12",E3826 CPU,4GBRAM, CF32GB,W7E
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E4-T
    Panel.12",E3845 CPU,4GBRAM
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E4-T-W7E
    Panel.12",E3845 CPU,4GBRAM, CF32GB,W7E
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E2-LB-T
    Panel 12, E3826
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E2-LB-T-W7E
    Panel 12, E3826, W7E OS
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E4-LB-T
    Panel 12, E3845
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPC-2120-E4-LB-T-W7E
    Panel 12, E3845, W7E OS
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Przegląd

12-calowe komputery MPC-2120 z procesorem Intel® Atom ™ z serii E3800 zapewniają niezawodną i trwałą platformę o szerokiej wszechstronności do zastosowań w środowiskach przemysłowych. Dzięki dwóm programowalnym portom szeregowym RS-232/422/485 i dwóm gigabitowym portom Ethernet LAN, komputery panelowe MPC-2120 obsługują szeroką gamę interfejsów szeregowych, jak również szybką komunikację Ethernet, wszystkie z natywną redundancją sieci.



Komputery panelowe z serii MPC-2120 zostały zaprojektowane do pracy w szerokim zakresie temperatur od -40 do 70 ° C i są wyposażone w bezwentylatorową, opływową obudowę zaprojektowaną do bardzo wydajnego rozpraszania ciepła, dzięki czemu ta jedna z najbardziej niezawodnych platform jest dedykowana dla przemysłowego, gorącego, środowiska, takiego jakie występuje np. na polach naftowe, oraz platformach wiertniczych. MPC-2120 posiada także 1000-nitowy panel LCD z ekranem dotykowym, który można oglądać w świetle słonecznym, z ekranem dotykowym, zapewniając doskonałe wrażenia użytkownika w zastosowaniach zewnętrznych.

Specyfikacja techniczna

Komputer


procesor Procesor Intel® Atom ™: E3826 Dual Core 1,46 GHz lub E3845 Quad Core 1,91 GHz
Obsługiwany system operacyjny Windows Embedded Standard 7 32/64-bit, Windows 7 Professional 32/64-bit (system operacyjny nie jest wstępnie zainstalowany w niektórych modelach)
Pamięć systemowa 4 GB fabrycznie zainstalowane (SDRAM)
USB USB 2.0 obsługuje x 2, złącza typu A, wspierając rozruch systemu
Przechowywanie 1 slot CFast + 1 gniazdo kart SD (w niektórych modelach pamięć nie jest fabrycznie zainstalowana)

Wyświetlanie

Rozmiar panelu 12,1-calowy widoczny rozmiar obrazu
Dotknąć Pojemnościowy multi-touch
Współczynnik proporcji 4: 3
Piksele 1024 x 768
Pixel Pitch (RGB) 0,240 (H) x 0,240 (V) mm
Czas odpowiedzi 5 ms (od szarego do szarego)
Współczynnik kontrastu 700: 1
Natężenie światła 1000 cd / m2
  Uwaga: Poziom jasności MPC-2120 wynosi od 0 do 10. Aby wydłużyć żywotność wyświetlacza, zalecamy używanie go z poziomem jasności
8 lub mniejszym w temperaturach otoczenia powyżej 60 ° C.
Wyświetlanie kątów 160 ° / 140 °
Aktywny obszar wyświetlania 245,76 (H) x 184,32 (V) mm
Max. Liczba kolorów 16,2 M (kolor 8-bitowy)

Interfejs Ethernet

LAN Automatyczne wykrywanie portów 10/100/1000 Mb / s (port RJ45) x 2
Izolacja magnetyczna 1,5 kV, wbudowany

Interfejs szeregowy

Standardy szeregowe 2 porty RS-232/422/485, programowalne (DB9 męskie)
Parametry komunikacji szeregowej
Bity danych 5, 6, 7, 8
bity stopu 1, 1,5, 2
Parzystość Brak, parzysty, nieparzysty, stan niski, stan wysoki
Kontrola przepływu RTS / CTS, XON / XOFF
Szybkość transmisji 50 bps do 115,2 kb / s

Sygnały szeregowe

RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD +, TxD-, RxD +, RxD-, GND
RS-485-4w TxD +, TxD-, RxD +, RxD-, GND
RS-485-2w Data +, Data-, GND
Wejście cyfrowe
Kanały wejściowe DI x 4
Napięcie wejściowe 0 do 30 VDC przy 25 Hz
Cyfrowe poziomy wejściowe dla styków bezpotencjałowych Poziom logiczny 0: Close to GND Logic level 1: Open
Cyfrowe poziomy wejściowe dla mokrych kontaktów Poziom logiczny 1: maks. +3 V Poziom logiczny 0: +10 V do +30 V (Źródło do DI)
Typ złącza 10-stykowy blok zacisków
Izolacja Izolacja optyczna 3 kV

Wyjście cyfrowe

Kanały wyjściowe DO x 4, typ sink
Prąd wyjściowy Max. 200 mA na kanał
Napięcie w stanie Napięcie znamionowe 24 VDC otwarty kolektor do 30 VDC
Typ złącza 10-stykowy blok zacisków
Izolacja Izolacja optyczna 3 kV

Charakterystyka fizyczna

Obudowa Blacha aluminiowa
Waga 2,64 kg (5,82 funta)
Wymiary 306 x 245 x 64 mm (12 x 9,6 x 2,5 cala)
Montowanie Mocowanie VESA (50 x 75 mm) i mocowanie panelu
Chłodzenie systemu Bezwentylatorowa konstrukcja termiczna

Granice środowiskowe

temperatura robocza -40 do 70 ° C (-40 do 158 ° F)
Temperatura przechowywania -40 do 70 ° C (-40 do 158 ° F)
Wilgotność względna otoczenia 5 do 95% (bez kondensacji)
Antywibracja 2 Grms, częstotliwość 5-500 Hz, zgodna z normą IEC 60068-2-6
Odporność na udar 20 Grms, połowa fali sinusoidalnej podczas pracy systemu, czas 11 ms, zgodny z normą IEC 60068-2-27

Wymagania dotyczące zasilania

Napięcie wejściowe 12/24 VDC (zakres od 9 do 36 VDC)
Pobór energii Mniej niż 40 W

Normy i certyfikaty

Bezpieczeństwo UL 60950-1, IEC 60950-1
EMC EN 55032, EN 55024
EMI CISPR 32, FCC Part 15B, Klasa A
EMS IEC 61000-4-2 ESD: Styk: 4 kV; Powietrze: 8 kV
IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V / m
IEC 61000-4-4 EFT: Moc: 2 kV; Sygnał: 1 kV
IEC 61000-4-5 Skok: Moc: 1 kV; Sygnał: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Ocena stopnia ochrony IP66 (przód) / IP20 (tył)
Zielony produkt RoHS, cRoHS, WEEE

Gwarancja

Okres gwarancji • System komputerowy: 3 lata
• Panel LCD: 1 rok
Detale Zobacz www.moxa.com/warranty
