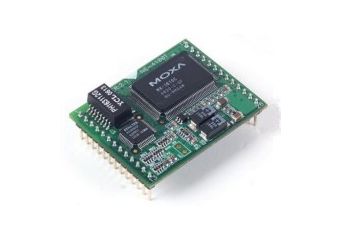

NE-4100T

Serwer portów szeregowych, 1x TTL

  • 1 port szeregowy (TTL) do sieci Ethernet 10/100 Mbps
  • małe wymiary (45 x 36 mm)
  • mały pobór mocy - 1,5W
  • stabilny firmware do obsługi protokołu TCP/IP
  • TCP Client, TCP Server, UDP, Real COM
  • 4 wejścia/wyjścia cyfrowe TTL ogólnego przeznaczenia
  • konfiguracja przez konsolę web, telnet, serial, oprogramowanie Network Enabler Administrator
  • załączone biblioteki programistyczne
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    NE-4100T Serial TTL
    Serwer 1x TTL do zastosowań wbudowanych
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    224,00 zł
    275,52 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    NE-4100T-T
    Serwer 1x TTL do zastosowań wbudowanych, temp. pracy od -40 do 75°C
    W magazynie
    Gwarancja:
    60 miesięcy
    296,00 zł
    364,08 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    NE-4100-ST (w/o module)
    Starter Kit do NE-4100T (nie zawiera modułu)
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    385,00 zł
    473,55 zł
    Zaloguj się, aby poznać swoją cenę

Opis produktu

NE-4100T to serwer portu szeregowego (TTL) do zastosowań wbudowanych. Na porcie szeregowym dostępne są sygnały RxD, TxD, RTS, CTS, DTR, DSR, DCD, GND. Network Enabler (NE) czyli udostępniacz sieciowy jest pomostem pomiędzy interfejsem szeregowym a siecią Ethernet. Umożliwia podłączenie do sieci urządzeń z interfejsem RS-232 np. czytniki kodów kreskowych, wagi, czytniki kart magnetycznych itp. Serwer może pracować w kilku trybach, zależnie od potrzeb aplikacji. Razem z NE dostarczany jest driver, który pozwala na emulację w systemie operacyjnym portów COM/TTY, urządzenie może pracować jako TCP Client/Server oraz UDP Client/Server. Dzięki bardzo małym wymiarom i niskiemu poborowi mocy można go łatwo zabudować np. w mierniku, czytniku kart magnetycznych czy nawet w niewielkim czujniku. NE-4100 Software Development Kit (SDK) zawiera kompilator Turbo C i ponad 100 funkcji API z przykładami.

Specyfikacja techniczna

  • Interfejs Ethernet
Liczba portów 1
Prędkość 10/100 Mbps
Złącze 26-pin dual-in-line
Ochrona 1.5 KV magnetic isolation
  • Port szeregowy
Porty szeregowe Port 1: TTL
Port 2: TTL console port
Złącze 26-pin dual-in-line
Zabezpieczenie przeciwprzepięciowe 15 kV ESD dla wszystkich sygnałów
  • Parametry portu szeregowego
Bity danych 5, 6, 7, 8
Bity stopu 1, 1.5, 2
Parzystość None, Even, Odd, Space, Mark
Kontrola przepływu RTS/CTS, XON/XOFF
Prędkość transmisji 110 bps to 230.4 Kbps
Sygnały TTL (Port 1): TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
TTL (Port 2): TxD, RxD, GND
  • Oprogramowanie
Protokoły ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP
Sterowniki Windows Real COM driver (Windows 95/98/ME/NT/ 2000, Windows XP/2003/Vista/2008/7 x86/64, Embedded CE 5.0/6.0, XP Embedded), Linux Real TTY driver, Unix
Konfiguracja Konsola web, szeregowa, telnet, oprogramowanie NPort Administrator (Windows)
  • Charakterystyka mechaniczna
Wymiary 45 × 36 mm
  • Warunki pracy
Temperatura pracy od 0 to 55°C
Wilgotność pracy 5 to 95% RH
  • Zasilanie
Napięcie zasilania 5 VDC (+/-5%)
Pobór mocy 290 mA @ 5VDC max.
  • Spełnione normy
EMC CE (Class A), FCC (Class A)
