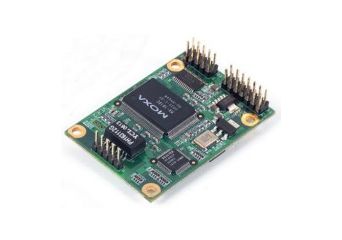

NE-4120A

Serwer portów szeregowych, 1x RS-422/485

  • 1 port RS-422/485 do sieci Ethernet 10/100 Mbps
  • małe wymiary (57 x 40 mm)
  • mały pobór mocy - 1,5W
  • 4 wejścia/wyjścia cyfrowe TTL
  • TCP Server, TCP Client, UDP, Real COM
  • SNMP MIB-II do zarządznia siecią
  • konfiguracja przez konsolę web, telnet, serial, oprogramowanie Network Enabler Administrator
  • załączone biblioteki programistyczne
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    NE-4120A
    Serwer 1x RS-422/485 do zastosowań wbudowanych
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    287,00 zł
    353,01 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    NE-4120A-T
    Serwer 1x RS-422/485 do zastosowań wbudowanych, temperatura pracy -40 do 75 st.C.
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    439,00 zł
    539,97 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    NE-4120-ST (w/o module)
    Starter Kit do modułów NE-4120 (nie zawiera modułu)
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    432,00 zł
    531,36 zł
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Network Enabler 4120A to serwer portu RS-422/485 dozastosowań wbudowanych. Na porcie szeregowym dostepne są sygnały Tx+, Tx-, Rx+, Rx-, GND. NE-4120A różni się od wersji NE-4110A tylko tym że nie ma złącza RJ45 dla interfejsu Ethernet. Umożliwia to zabudowanie serwera wewnątrz urządzenia lub zastosowanie innego złącza. Network Enabler (NE) czyli udostępniacz sieciowy jest pomostem pomiędzy interfejsem szeregowym a siecią Ethernet. Umożliwia podłączenie do sieci urządzeń z interfejsem RS-422/485 np. czytniki kodów kreskowych, wagi, czytniki kart magnetycznych itp. Serwer może pracować w kilku trybach, zależnie od potrzeb aplikacji. Razem z NE dostarczany jest driver, który pozwala na emulację w systemie operacyjnym portów COM/TTY, urządzenie może pracować jako TCP Client/Server oraz UDP Client/Server. Dzięki bardzo małym wymiarom i niskiemu poborowi mocy można go łatwo zabudować np. w mierniku, czytniku kart magnetycznych czy nawet w niewielkim czujniku. NE-4100 Software Development Kit (SDK) zawiera kompilator Turbo C i ponad 100 funkcji API z przykładami.

Specyfikacja techniczna

  • Interfejs Ethernet
Liczba portów 1
Prędkość 10/100 Mbps
Złącze złącze szpilkowe, 5-pinowe
Ochrona 1.5 KV magnetic isolation
  • Port szeregowy
Porty szeregowe 1x RS-422/485
Złącze złącze szpilkowe
Zabezpieczenie przeciwprzepięciowe 15 kV ESD dla wszystkich sygnałów
  • Parametry portu szeregowego
Bity danych 5, 6, 7, 8
Bity stopu 1, 1.5, 2
Parzystość None, Even, Odd, Space, Mark
Kontrola przepływu RTS/CTS and DTR/DSR (RS-232 only), XON/XOFF
Prędkość transmisji 110 bps to 230.4 Kbps
Sygnały RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
  • Oprogramowanie
Protokoły ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP
Sterowniki Windows Real COM driver (Windows 95/98/ME/NT/ 2000, Windows XP/2003/Vista/2008/7 x86/64, Embedded CE 5.0/6.0, XP Embedded), Linux Real TTY driver, Unix
Konfiguracja Konsola web, szeregowa, telnet, oprogramowanie NPort Administrator (Windows)
  • Charakterystyka mechaniczna
Wymiary 57 × 40 mm
  • Warunki pracy
Temperatura pracy od 0 to 55°C
Wilgotność pracy 5 to 95% RH
  • Zasilanie
Napięcie zasilania 5 VDC (+/-5%)
Pobór mocy 290 mA @ 5VDC max.
  • Spełnione normy
EMC CE (Class A), FCC (Class A)

Pliki do pobrania
