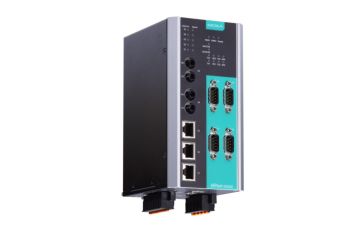

NPort S9450I

Przegląd

Serwery 4-portowe RS-232/422/485 serii NPort serii S9450I są wyposażone w zintegrowany, w pełni funkcjonalny przełącznik Ethernet, zaprojektowane specjalnie do trudnych warunków środowiskowych występujących w podstacjach elektrycznych. Dzięki obsłudze zarówno światłowodowych, jak i elektrycznych portów Ethernet, połączenie serwera portów szeregowych i switcha Ethernet daje użytkownikom możliwość łatwego instalowania, zarządzania i konserwacji samego NPort S9450I, a także podłączonych urządzeń szeregowych.

Kompatybilność elektromagnetyczna w trudnych warunkach podstacji

Seria NPort S9000 zapewnia wysoki poziom ochrony przed przepięciami, aby zapobiec uszkodzeniom powodowanym przez przepięcia i zakłócenia elektromagnetyczne występujące w podstacjach elektrycznych i aplikacjach automatyki przemysłowej. W połączeniu z temperaturą roboczą od -40 do 85 ° C i obudową ze stali ocynkowanej, NPort S9000 jest odpowiedni dla szerokiej gamy środowisk przemysłowych.
Dodatkowym plusem są podwójne wejścia zasilające  w NPort S9000, które zapewniają zarówno redundancję, jak i szeroki zakres napięcia. Modele "WV" akceptują wejście zasilania 24/48 VDC (w zakresie od 18 do 72 VDC), a tryby HV akceptują wejście zasilania o wartości od 88 do 300 VDC i od 85 do 264 VAC.

Power SCADA z IEC 61850 MMS dla łatwej konserwacji

Aktualnym trendem w aplikacjach SCADA zasilania jest sterowanie i monitorowanie zarówno urządzeniami IT (przełączników, routerów itp.), Jak i urządzeń IED (czujników, urządzeń wykonawczych itp.) Za pomocą protokołu MMS. W rzeczywistości integratorzy mogą nawet wymagać zarządzania różnymi starszymi urządzeniami, które korzystają z własnościowych protokołów komunikacyjnych. Serwery urządzeń NPort S9000 to pierwsze na świecie serwery urządzeń, które integrują obsługę protokołu MMS z urządzeniami typu IT zaprojektowanymi specjalnie dla aplikacji SCADA. NPort S9000 obsługuje nawet używanie MMS do monitorowania komunikacji szeregowej pomiędzy S9000 i starszymi urządzeniami.

Brama komunikacyjna Modbus / DNP3

Seria NPort S9000 zapewnia maksymalną elastyczność w zakresie integracji przemysłowych sieci Modbus / DNP3 wszystkich typów i rozmiarów. NPort S9000 został zaprojektowany do integracji urządzeń Modbus TCP, ASCII i RTU w prawie każdej kombinacji master / slave, w tym z równoległymi masterami szeregowymi i Ethernet. Serwery urządzeń NPort S9000 obsługują także konwersję protokołów między DNP3 serial i DNP3 IP. Wszystkie modele są solidnie wykonane i można je montować na szynie DIN.

Cyberbezpieczeństwo zgodne z IEC-62443

Seria NPort S9450I ma funkcje bezpieczeństwa oparte na CIP IEEE 62443 / NERC, aby zapewnić wysoki poziom bezpieczeństwa cybernetycznego. Ochrona sieci o znaczeniu krytycznym przed cyberatakami jest priorytetem dla aplikacji automatyki przemysłowej, które mogą ponieść duże straty z powodu przedłużonego przestoju sieci.

Redundancja pierścienia na poziomie urządzenia

Sieci komunikacyjne OT są bardzo ważne, ponieważ służą do kontrolowania i monitorowania procesów odpowiedzialnych urządzeń. Niezawodność tych komunikatów zależy od redundancji pierścienia na poziomie urządzenia, który został zaprojektowany w celu zapewnienia szybkiego wykrywania i rekonfiguracji uszkodzeń sieci w celu obsługi najbardziej wymagających aplikacji sterujących. Seria NPort S9000 integruje w pełni funkcje serwera portów szeregowych z przełącznikiem przemysłowym, do jednoczesnej komunikacji urządzeń szeregowych i Ethernetowych. Ponadto NPort S9000 może również tworzyć topologie nadmiarowe oparte o Turboring, czy protokoły STP/RSTP, w celu zwiększenia niezawodności.
