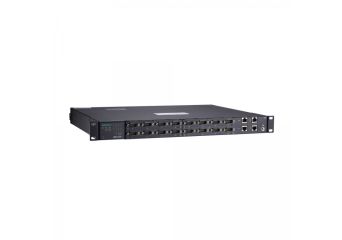

NPort S9650I

Wprowadzenie

Serwery portów NPort S9650I z 8/16 portami RS-232/422/485, wyposażone są we wbudowany, w pełni funkcjonalny, zarządzalny przełącznik Ethernet, zostały zaprojektowane specjalnie z myślą o trudnych warunkach środowiskowych występujących w podstacjach elektrycznych. Dzięki obsłudze zarówno światłowodowych, jak i przewodowych portów Ethernet, połączenie portów szeregowych i przełącznika Ethernet daje użytkownikom możliwość łatwego instalowania, zarządzania i konserwacji samego NPort S9650I, a także podłączonych urządzeń szeregowych.

Kompatybilność elektromagnetyczna

Seria NPort S9650I obsługuje wysoki poziom ochrony przed przepięciami, aby zapobiec uszkodzeniom spowodowanym przez przepięcia i zakłócenia elektromagnetyczne występujące w podstacjach elektrycznych i aplikacjach automatyki przemysłowej. W połączeniu z temperaturą roboczą od -40 do 85 ° C i obudową ze stali ocynkowanej, NPort S9650I nadaje się do zastosowań w aplikacjach przemysłowych.

Dodatkowym plusem jest podwójne wejście zasilające, które zapewnia zarówno redundancję, jak i szeroki zakres napięcia zasilającego. Modele WV akceptują napięcia z zakresu 24/48 VDC (w zakresie od 18 do 72 VDC), a modele WN  od 88 do 300 VDC i od 85 do 264 VAC.

Power SCADA z IEC 61850 MMS dla łatwej konserwacji

Obecnym trendem w aplikacjach Power SCADA jest sterowanie i monitorowanie zarówno urządzeń IT (przełączników, routerów itp.) jak i IED (czujników, urządzeń wykonawczych itp.) za pomocą protokołu MMS. W bardziej tradycyjnym podejściu do zarządzania urządzeniami IT używa się protokołu SNMP a protokołu MMS do urządzeń IED. W rzeczywistości, integratorzy systemów musza czasami zarządzać różnymi starszymi urządzeniami, które korzystają z zastrzeżonych protokołów komunikacyjnych.

Serwery portów szeregowych NPort S9650I to pierwsze na świecie tego typu urządzenia które integrują MMS z urządzeniami typu IT zaprojektowany specjalnie do aplikacji Power SCADA. NPort S9650I obsługuje nawet używanie MMS do monitorowania komunikacji szeregowej pomiędzy S9650I i starszymi urządzeniami.

Konwersja protokołu Modbus / DNP3

Seria NPort S9650I zapewnia maksymalną elastyczność w zakresie integracji przemysłowych sieci Modbus / DNP3 wszystkich typów i rozmiarów. NPort S9650I został zaprojektowany do integrowania urządzeń Modbus TCP, ASCII i RTU w prawie każdej kombinacji master / slave, w tym z równoległymi masterami szeregowymi i Ethernet.

Serwery urządzeń NPort S9650I obsługują także konwersję protokołów pomiędzy DNP3 serial i DNP3 IP, a wszystkie modele są solidnie zbudowane, aby zapewnić niezawodne działanie.

Cechy bezpieczeństwa cybernetycznego oparte na IEC 62443 / NERC CIP

Seria NPort S9650I ma funkcje bezpieczeństwa oparte na IEC 62443 / NERC CIP, aby zapewnić wysoki poziom bezpieczeństwa cybernetycznego. Ochrona sieci o znaczeniu krytycznym przed cyberatakami jest priorytetem w aplikacjach automatyki przemysłowej, które mogą ponieść duże straty z powodu przedłużonego przestoju sieci.

Obsługuje funkcje synchronizacji czasu IEEE 1588v2 i IRIG-B

Seria NPort S9650I, która ma modułową konstrukcję, obsługuje synchronizację czasu IEEE 1588v2 i IRIG-B, jest w stanie łączyć i synchronizować wiele typów inteligentnych urządzeń elektronicznych (IED), które wykorzystują różne protokoły komunikacyjne. Źródło czasu jest dostarczane przez IEEE 1588v2 i konwertowane na IRIG-B w celu dystrybucji do IED za pośrednictwem portów szeregowych lub przez dedykowane złącze BNC IRIG-B.

Nadmiarowość pierścienia na poziomie urządzenia

Sieci komunikacyjne w automatyce przemysłowej są bardzo ważne, ponieważ służą do kontrolowania i monitorowania procesów urządzeń. Niezawodność tych komunikatów zależy min. od redundancji pierścienia na poziomie urządzenia. TurboRing został zaprojektowany w celu zapewnienia szybkiego wykrywania i rekonfiguracji sieci w razie awarii podstawowej ścieżki, w celu zapewnienia sieci w wymagających aplikacji sterujących. Seria NPort S9650I integruje w pełni funkcjonalny serwer portów szeregowych NPort z przełącznikiem przemysłowym do jednoczesnej transmisji urządzeń szeregowych i Ethernetowych. Ponadto, seria NPort S9650I wspiera redundancję bazując na standardowych protokołach STP / RSTP a także z na protokołach własnościowych Moxy Turbo Ring lub Turbo Chain 2. To uniwersalne urządzenie może być wykorzystane do optymalizacji i uproszczenia sieci urządzeń w energetyce oraz zwiększenia niezawodności.
