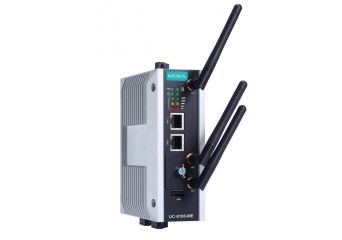

UC-8100-ME-T
Kompaktowy komputer komunikacyjny oparty o architekturę RISC
- Procesor ARMv7 Cortex-A8 1000MHz
- 2x Ethernet 10/100 Mbps
- 2x RS-232/422/485 (terminal śrubowy 5 pinów)
- Slot na kartę SD, na dane lub/i instalację systemu
- Dostępne programowalne LEDy, do dostosowania platformy do danych potrzeb
- Socket mini PCIe na moduł komórkowy
- Otwarty system operacyjny - Debian ARM 7
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8112-ME-T-LX1Met. obu.1GHz,mPCIe,2xEth,USB,-40~75C, karta SD 1GBBrak w magazynie - Gwarancja:
- 60 miesięcy
2 320,00 zł2 853,60 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8112-ME-T-LXARM7 1GHz,mPCIe,2xEth,USB,uSD,DebianBrak w magazynie - Gwarancja:
- 60 miesięcy
2 144,00 zł2 637,12 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajANT-GPS-OSM-05-3MAntena GPS, 26 dBi, 1572 MHz, pasmo L1Brak w magazynie - Gwarancja:
- 12 miesięcy
230,00 zł282,90 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAntena LTE/UMTS, 2 dBi, SMABrak w magazynie - Gwarancja:
- 12 miesięcy
65,00 zł79,95 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAntena LTE, 704-960/1710-2620 MHz, ze wzmocnieniem 5 dBi.Brak w magazynie - Gwarancja:
- 12 miesięcy
171,00 zł210,33 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajCBL-F9DPF1x4-BK-100Kabel konsolowyW magazynie - Gwarancja:
- 24 miesiące
12,00 zł14,76 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajME-CELLULAR-LTE-EUMod. LTE do UC-8100-MEBrak w magazynie - Gwarancja:
- 24 miesiące
1 094,00 zł1 345,62 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8100-ME Din-Rail KitUchwyt do mont. DINW magazynie - Gwarancja:
- 24 miesiące
107,00 zł131,61 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8100-ME Wall Mount KitUchwyt do mont. Na ścianieBrak w magazynie - Gwarancja:
- 24 miesiące
81,00 zł99,63 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę
Opis produktu
UC-8112-ME to platforma oparta o procesor RISC ARMv7 Cortex-A8 1000MHz, wyposażona w 512 MB pamięci DDR3. Komputer ten jest bardzo uniwersalny dzięki wielu interfejsom komunikacyjnym – 2x Ethernet, 2x RS232/RS422/485, USB, slot SD, miniPCIe, które umożliwiają podłączenie większości urządzeń jakie znajdziemy na obiekcie. Komputer jest dostarczany z preinstalownym systemem Linux Debian w wersji ARM7, i jest to otwarta platforma co ułatwia skrojenie systemu pod dane zastosowanie. UC-8112-LX posiada bardzo dobry stosunek cena/wydajność, co zachęca do stosowana w bardziej masowych aplikacjach.
Dostępne są też szybkie moduły komórkowe LTE i HSPA oraz WiFi, zapewniające zdalną komunikację z komputerem. UC-8112-ME może być też klientem VPN, co umożliwia zdalne połączenie do urządzeń przemysłowych oraz komputerów do niego podłączonych, tak jak by były w tej samej sieci lokalnej co serwer VPN. UC-8112-ME może być też punktem dostępowym dla Ethernetu przewodowego, np. jako połączenie zapasowe w przypadku awarii głównej ścieżki.
Przykładowe zastosowania komputerów UC-8100:
- Dystrybucja danych pomiarowych, np. z liczników energii.
- Zapasowa łącze do konfiguracji i monitoringu w przypadku gdy podstawowa ścieżka zawiedzie
- Przemysłowy, skrojony na miarę firewall
- Sterowanie osprzętem na obiekcie, wyposażonym w interfejs Ethernetowy lub RS'owy
Specyfikacja techniczna
- Komputer
| Procesor | ARMv7 Cortex-A8 1000 MHz |
| Systemy operacyjne (pre-instalowane) | Debian ARM 7 (Kernel 3.2) |
| Pamięć DRAM | 512 MB DDR3 SDRAM |
| USB | Host USB 2.0 |
- Pamięć masowa
| Rozszerzanie pamięci |
slot na kartę SD. Do wykorzystania jako pamięć masowa, możliwość instalacji systemu. Domyślnie zainstalowany jest 1 GB. Mikro SD (tylko w komp. UC-8112) |
Ethernet
| LAN | 2x 10/100 Mbps, auto-sensing (RJ45) |
| Izolacja | magnetyczna, 1.5 kV |
Interfejs szeregowy
| Standardy szeregowe | 1x lub 2x RS422/485, programowo wybieralne (5-pinowy terminal śrubowy) |
| Port konsoli | RS-232 (TxD, RxD, GND), 4 - pinowe złącze płaskie (115200, n, 8, 1) |
- Parametry komunikacji szeregowej
| Bity danych | 5, 6, 7, 8 |
| Bity stopu | 1, 1.5, 2 |
| Parzystość | None, Even, Odd, Space, Mark |
| Kontrola przepływu | XON/XOFF, ADDC (automatic data direction control) dla RS-485) |
| Prędkość transmisji | 50 bps do 921,6 kbps (wsparcie dla niestandardowych prędkości transmisji - więcej w instrukcji użytkownika) |
- Sygnały Szeregowe
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4w | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2w | Data+, Data-, GND |
LEDy
| System | Zasilanie |
| LAN | 10M/Link x 2, 100M/Link x 2 (na złączu) |
| Programowalna | Łączność komórkowa, SD, USB, diagnostyka |
- Switche i guziki
| Programowalny guzik | Domyślnie skonfigurowany aby zwracać raport diagnostyczny, oraz resetować urządzenie do ustawień fabrycznych |
Charakterystyka mechaniczna
| Obudowa | SECC + Al 5052 |
| Waga | 550 g |
| Wymiary | 141 x 119.9 x 36 mm (5.56 x 4.72 x 1.42 x in) |
| Mocowanie | Szyna DIN, ściana (brak uchwytów w zestawie) |
- Warunki środowiska pracy
| Temperatura pracy |
-40 to 85°C (-40 to 185°F) |
| Wilgotność względna | 5 do 95% |
| Temperatura przechowywania | -40 do 85°C |
| Odporność na wibracje |
2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without any USB devices attached) |
| Odporność na uderzenia | 20 g @ IEC 60068-2-27, half sine wave, 30 ms |
- Zasilanie
| Napięcie zasilania | 12 to 36 VDC, (3-pinowy terminal śrubowy, V+, V-,SG) |
| Pobierany prąd | 500 mA @ 12 VDC |
| Pobór energii | 6 W ( bez modułu LTE oraz urządzenia USB |
- Spełnione normy
| Bezpieczeństwo | UL 60950-1, EN 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS |
IEC 61000-4-3 RS: 80 MHz to 1 GHz, 3 V/m |
| Zielony produkt | RoHS, CRoHS, WEEE |
- Gwarancja
| Okres ważności | 5 lat |
| Szczegóły | Zobacz www.moxa.com/warranty |
- Niezawodność
| Narzędzi alarmowe | RTC (zegar czasu rzeczywistego) |
| Wyzwalanie automatycznego restartu | Wbudowany watchdog timer (WDT) |
- Oprogramowanie
| OS | Debian ARM 7 |
| Web Server (Apache) | Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server (SSH) | Provides secure encrypted communications between two untrusted hosts over an unsecure network |
| Kernel | GNU/Linux 4.0 |
| System Shell | DASH (default), BASH |
| Text Editor | vim, nano |
| Internet Protocol Suite | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
| Programming Language Support | PHP, Perl, Python |
| Internet Security Suite | OpenVPN, IPTables |
| Cryptographic Hardware Accelerators | AES, SHA, OpenSSL |
| Self Diagnosis | Check status of system and hardware component via software method |
| Linux Board Support Packages (BSP) | • GCC C/C++ cross development tool chain • Bootloader/ Kernel/ filesystem |
| Cellular Networking | • WVDIAL: Point-to-Point Protocol dialer that dials a modem and starts pppd to connect to the Internet. • QMI (Qualcomm MSM Interface): Glib-based library for talking to WWAN modems and devices that speak the Qualcomm MSM Interface (QMI) protocol. • MODBUS: Software library to send/receive data according to the Modbus protocol. This library is written in C and supports RTU (serial) and TCP (Ethernet) communications. • Watchdog: Features a hardware function to trigger system reset in a user specified time interval (Linux standard API). |
| Cybersecurity | • Secure Boot: A novel authentication algorithm proposed to secure platform integration. Only trusted Linux kernel and bootloader should be executed (Patent Pending). • SUDO Mechanism: Sudo (short for super-user do) is a program designed to let system administrators allow some users to execute certain commands as the root user (or another user). The root user account is disabled by default. The basic philosophy is to give as few privileges as possible but still allow people to get their work. • Security Update of Existing Software Packages: All software packages installed on the UC-8100-ME-T can be automatically updated using Debian Linux's Advanced Packaging Tool (APT) server or Moxa's server. • USB Protection: Provides a mechanism for disabling USB function to avoid USB stick malware attacks. • SD Write Protection: Provides a mechanism for disabling write permission to the microSD memory card plugged in directly into the card slot, or which is part of an extended storage system. |
