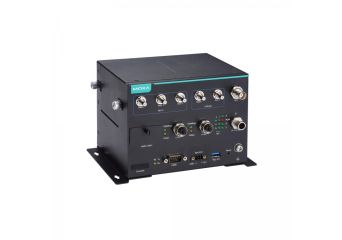

UC-8540

Platforma obliczeniowa dla transportu kolejowego z wieloma interfejsami WWAN

  • Wsparcie dla 1x WWAN z 2 gniazdami kart SIM
  • Wsparcie dla 1x WLAN (IEEE 802.11b / g / n / ac)
  • Jednopanelowa konstrukcja wejść / wyjść ułatwia montaż i zajmuje mniej miejsca
  • Izolowane zasilanie 24 ~ 110 VDC z funkcją zapłonu, do zastosowań w pojazdach
  • EN 50155 Tx (-40 do 70 ° C) - szeroki zakres temperatury
  • Zgodny ze wszystkimi elementami testu EN 50155 Ten produkt jest odpowiedni do zastosowań w taborze kolejowym, zgodnie z definicją normy EN 50155. Aby uzyskać bardziej szczegółowe oświadczenie, kliknij tu: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 5-letnia gwarancja
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    UC-8540-LX
    Platforma obliczeniowa z procesorem ARM do komunikacji pojazd-ziemia z wieloma portami WAN, z 2 gniazdami PCIe i preinstalowanym systemem Linux
    W magazynie
    Gwarancja:
    60 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    UC-8540-T-LX
    Platforma obliczeniowa z procesorem ARM do komunikacji pojazd-ziemia z wieloma portami WAN, z 2 gniazdami PCIe i preinstalowanym systemem Linux, rozszerzony zakres temp. pracy -40 to 70°C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    UC-8540-T-CT-LX
    Platforma obliczeniowa z procesorem ARM do komunikacji pojazd-ziemia z wieloma portami WAN, z 2 gniazdami PCIe i preinstalowanym systemem Linux, rozszerzony zakres temp. pracy -40 to 70°C, lakierowana płytka PCB
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

UC-8540 firmy Moxa to innowacyjna platforma obliczeniowa zaprojektowana specjalnie do zastosowań transportowych. Jednostronna konstrukcja wejść / wyjść jest idealna do zastosowań w pojazdach, które zwykle nie mają wystarczającej ilości miejsca na instalację urządzeń komunikacyjnych. Dostęp od przodu ułatwia instalację lub wymianę kart SIM i kabli elektrycznych. Użytkownicy mogą instalować lub zmieniać moduły bezprzewodowe, karty mSATA i baterię RTC od góry lub od dołu co ułatwia konserwację.

UC-8540 ma 1 gniazdo miniPCIe do obsługi modułu 4G / LTE oraz 1 gniazdo z sygnałem PCIe do obsługi modułu Wi-Fi. Moduł 4G / LTE ma dwa gniazda kart SIM, których można użyć, aby umożliwić redundantną komunikację w sieci komórkowej lub używać wybranej karty SIM w zależności od lokalizacji, wykorzystując wbudowaną funkcje MIRF 2.0.

UC-8540 korzysta z otwartej platformy opartej na Debianie 8 z jądrem Linux 4.1, umożliwiając dostawcom rozwiązań zarządzanie pakietami oprogramowania za pomocą APT Debiana (narzędzia do zarządzania pakietami) lub tworzenie aplikacji za pomocą biblioteki API Moxa i biblioteki GNU C.

Specyfikacja techniczna

  • Komputer
procesor Dwurdzeniowy 1 GHz Armv7 Cortex-A7
Pamięć  zainstalowana 8 GB eMMC
Obsługiwany system operacyjny Linux Debian 8 (jądro Linux v4.1)
zainstalowana pamięć systemowa 1 GB DDR3L
Pamięć masowa Gniazda mSATA x 1, wewnętrzne gniazdo mini-PCIe
  • Interfejsy
Gniazda rozszerzeń Gniazdo mPCIe x 2
Porty Ethernet Automatyczne wykrywanie portów 10/100/1000 Mb / s (kodowanie M12 X) x 2
Złącze anteny komórkowej QMA x 2
USB 3.0 Hosty USB 3.0 x 1, złącza typu A.
Złącze anteny Wi-Fi QMA x 3
Serial Ports Porty RS-232/422/485 x 1, wybierane programowo (DB9 męskie)
Liczba kart SIM 2
Port konsolowy RS-232 (TxD, RxD, GND), 4-pinowe wyjście nagłówka (115200, n, 8, 1)
Złącze anteny GPS TNC x 1
Format karty SIM Micro
  • Interfejs wejścia / wyjścia
Przycisk Przycisk reset
  • Wskaźniki LED
System Moc x 1 Ready x 1 Programowalne x 1
LAN 2 na port (10/100/1000 Mbps)
Serial 2 na port (Tx, Rx)
Siła sygnału bezprzewodowego Komórkowy / Wi-Fi x 6
  • Sygnały szeregowe
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx +, Tx-, Rx +, Rx-, GND
RS-485-2w Dane +, Dane-, GND
RS-485-4w Tx +, Tx-, Rx +, Rx-, GND
  • Interfejs GPS
Dokładność 0,3 stopnia
Protokoły przemysłowe NMEA 0183, wersja 4.0 (konfigurowalna wersja 2.2 lub 4.1), UBX, RTCM
Rodzaje odbiorników 72-kanałowy silnik M8 u-blox
Impuls czasu 0.25 Hz to 10 MHz
Dokładność pomiaru prędkości 0,05 ms
  • Parametry zasilania
Prąd wejściowy 1,66 A przy 24 VDC, 0,36 A przy 110 VDC
Napięcie wejściowe 24 do 110 VDC
Złącze zasilania 4-pinowe złącze męskie M12 z kodowaniem A.
Pobór energii 40 W (maks.)
  • Charakterystyka fizyczna
Ochrona UC-8540-T-CT-LX: Powłoka zgodna z PCB
Wymiary (z uchwytami) 190 x 120 x 125 mm (7,46 x 4,72 x 4,92 cala)
Wymiary (bez uchwytów) 160 x 120 x 120 mm (6,30 x 4,72 x 4,72 cala)
Obudowa Metal
Montaż montaż naścienny
Klasa IP IP40
Waga Tylko produkt: 1600 g (3,53 funta)
  • Limity środowiskowe
Wilgotność względna otoczenia 5 do 95% (bez kondensacji)
temperatura robocza Modele standardowe: szeroki zakres temperatur od -25 do 55 ° C (-13 do 131 ° F) Modele: od -40 do 70 ° C (od -40 do 158 ° F)
Temperatura przechowywania (w zestawie) Od -40 do 85 ° C (od -40 do 185 ° F)
  • Normy i certyfikaty
EMC EN 55032/24
EMI CISPR 32, FCC część 15B klasa A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Kolej EN 50121-4, EN 50155
Kolejowa ochrona przeciwpożarowa EN 45545-2
Bezpieczeństwo EN 60950-1, UL 60950-1
Udar IEC 60068-2-27, IEC 61373, EN 50155
Wibracja IEC 60068-2-64, IEC 61373, EN 50155
  • Deklaracja
Produkt ekologiczny RoHS, CRoHS, WEEE
  • Gwarancja
Okres gwarancji 5 lat
Szczegóły Zobacz www.moxa.com/warranty
