Przejściówki P1J, P1M, R7BF
Cena od 3,00 zł netto
Przy złożeniu zamówienia do godziny 15:00 paczka zostanie wysłana jeszcze tego samego dnia W magazynie
Dlaczego standaryzacja złączy zasilania ma dziś kluczowe znaczenie?
Współczesna produkcja elektroniki, w tym zasilaczy, stawia na automatyzację, przewidywalność i oszczędność energii. Standaryzacja złączy ładowania to naturalny krok w tym kierunku. Umożliwia korzystanie z jednego źródła zasilania dla wielu urządzeń, bez konieczności zakupu różnych ładowarek. Dodatkowym atutem jest redukcja elektrośmieci.
Obecnie najpopularniejszymi standardami są USB typu A oraz typu C. Zwłaszcza drugi rodzaj złącza staje się obecnie dominujący. Doskonałym przykładem łączącym oba rodzaje i umożliwiającym równoczesne zasilenie aż do 4 urządzeń o łącznej mocy 100W jest ładowarka MEAN WELL NGE100. Od początku 2025 w UE obowiązkiem umożliwienia ładowania za pośrednictwem USB-C zostały objęte urządzenia takie jak:
- telefony komórkowe
- tablety
- aparaty cyfrowe
- e-booki
- przenośne systemy nawigacyjne
- słuchawki i głośniki przenośne
Dodatkowo od maja 2026 roku złącze USB-C będzie obowiązkowo stosowane także w laptopach.
Standaryzacja złącz wyjściowych w zasilaczach wtyczkowych MEAN WELL

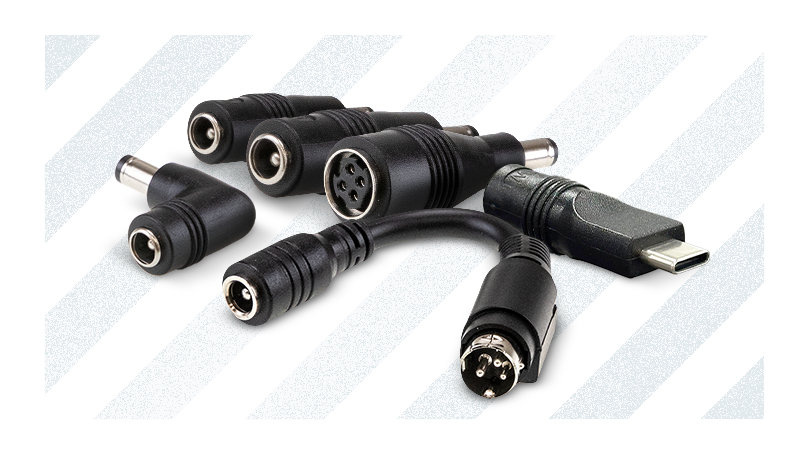

Podobnie wygląda sytuacja w zasilaczach wtyczkowych MEAN WELL. Dane modele są produkowane zazwyczaj z 1 wersją wtyku wyjściowego. Nowe serie mniejszych mocy z wtykiem P1J, większej mocy z P1M, a powyżej 100W sprzedawane są z 4 pinowym wtykiem R7B. Natomiast starsze lub bardziej spersonalizowane urządzenia również potrzebują odpowiedniego zasilenia. W odpowiedzi na to PowerNex (jako część grupy SDG, której lideruje MEAN WELL) wprowadza na rynek serię adapterów umożliwiających łatwe dostosowanie zasilaczy MEAN WELL do pracy. Adaptery umożliwiają dostosowanie złącza wyjściowego do wielu urządzeń. Występują w ponad 20 wersjach umożliwiających zmianę wtyków wyjściowych z 3 podstawowych rodzajów:

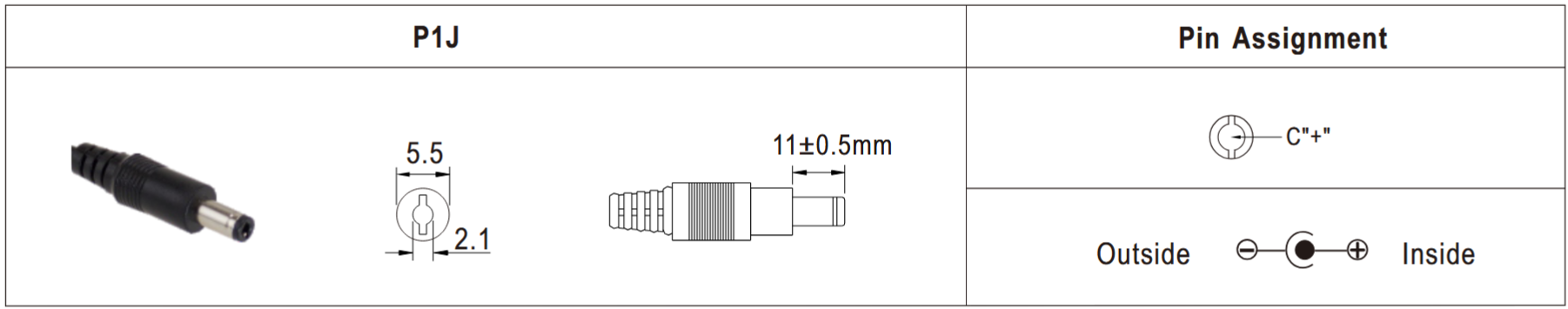

- P1J (wtyk z 1 centralnym pinem)
- P1M (kształt jak P1J, szerszy pin centralny o szerokości 2,5mm)

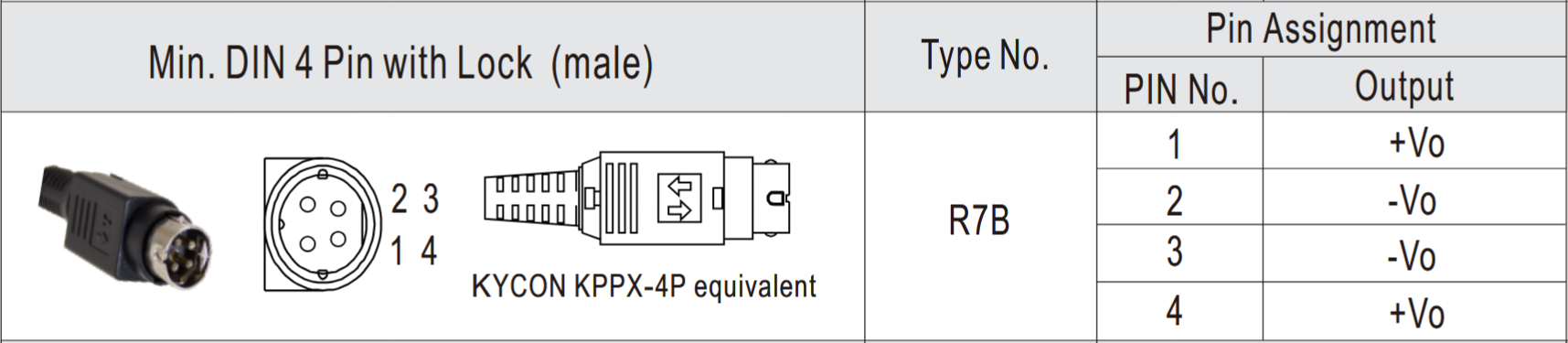

- R7B (wtyk 4 pinowy, odpowiednik KYCON KPPX-4P)
Adaptery PowerNex – jak dobrać odpowiedni do zasilacza MEAN WELL?
Zastosowanie adapterów umożliwia wykorzystanie ładowarek MEAN WELL serii NGE, GST i OWA (a także poprzednich serii starej generacji). Zestawienie przejściówek DC-DC zostało przedstawione w tabeli.
Adaptery PowerNex umożliwiają konwersję między złączami: P1J, P1M, R7B, KYCON, DIN, i innymi. Są zgodne z wieloma modelami zasilaczy MEAN WELL, w tym seriami:
Tabela kompatybilności adapterów PowerNex z zasilaczami MEAN WELL
| Typ złącz | Model zasilacza | Ilustracja złącza wyjściowego | Model adaptera | Wymiary [A,B,C] | |||
| P1J | NGE12~90 GST18~60 GSM06~60 GEM06~60 GE12~40 SGA12~60 GS06/15 OWA-60U/E |
 |

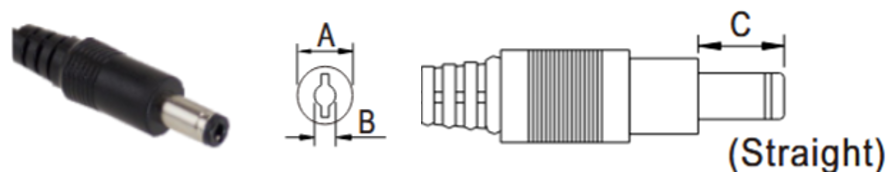

DC PLUG-P1J-P1I | 2.1 | 5.5 | 9.5 | |
| DC PLUG-P1J-P1M | 2.5 | 5.5 | 11 | ||||
| DC PLUG-P1J-P1L | 2.5 | 5.5 | 9.5 | ||||
 |
DC PLUG-P1J-P3A | 0.7 | 2,35 | 11 | |||
| DC PLUG-P1J-P3B | 1.7 | 4.0 | 11 | ||||
| DC PLUG-P1J-P3C | 1.7 | 4,75 | 11 | ||||
 |
DC PLUG-P1J-P4A | 3.4 | 5.5 | 11 | |||
| DC PLUG-P1J-P4B | 4.4 | 6.5 | 11 | ||||
| DC PLUG-P1J-P4C | 5.1 | 7.4 | 11 | ||||
 |

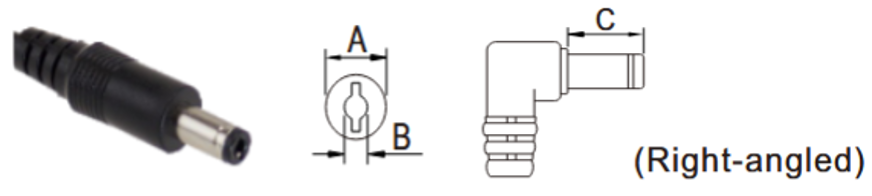

DC PLUG-P1J-P1IR | 2.1 | 5.5 | 9.5 | |||
| DC PLUG-P1J-P1MR | 2.5 | 5.5 | 11 | ||||
| DC PLUG-P1J-P1LR | 2.5 | 5.5 | 9.5 | ||||
| DC PLUG-P1J-P1JR | 2.1 | 5.5 | 11 | ||||
| DC PLUG-P1M-P1MR | 2.5 | 5.5 | 11 | ||||
 |
DC PLUG-P1J-R6B | KYCON KPPX-3P | |||||
| DC PLUG-P1J-R7B | KYCON KPPX-4P | ||||||
| DC PLUG-P1J-R1B | 5PIN DIN | ||||||
  |
DC PLUG-P1J-USBC | USB-C | |||||
| P1M | GST90~90 GSM90 |
|
Proste | DC PLUG-P1M-P1J | 2.1 | 5.5 | 11 |
| Kątowe | DC PLUG-P1M-P1JR | 2.1 | 5.5 | 11 | |||
 |
DC PLUG-P1M-R7B | KYCON KPPX-4P | |||||
| R7B | GST120~220 GSM120~220 OWA-90U~200U |
 |
Proste | DC PLUG-R7BF-P1J | 2.1 | 5.5 | 11 |
| Kątowe | DC PLUG-R7BF-P1M | 2.5 | 5.5 | 11 | |||
Gdzie kupić adaptery PowerNex MEAN WELL?
Wszystkie modele dostępne w naszym sklepie internetowym można znaleźć pod linkiem. W celu dokonania zakupu wystarczy dodać produkt do koszyka, wybrać metodę płatności i dostawy oraz złożyć zamówienie w e-sklepie. Zachęcamy do skorzystania z dodatkowych rabatów na produkty do zasilania MEAN WELL widocznych po założeniu konta w e-sklepie i dodaniu produktów.
Przy pomocy wyżej wymienionych wtyczek można dostosować zasilacz do większości urządzeń małej mocy z okrągłą wtyczką dostępnych na rynku w tym uniwersalnych zasilaczy wtyczkowych serii NGE. W przypadku modeli zasilaczy z wtykiem R7B może być konieczne przejście na model P1J, przy pomocy DC PLUG-R7BF-P1J, a następnie przy zastosowaniu przejściówki DC PLUG-P1J-P4A do zasilanego urządzenia.
W razie jakichkolwiek pytań zapraszam do kontaktu!
