Nowe funkcje regulacji barwy i temperatury światła w zasilaczach MEAN WELL
Seria SPWM jako pierwsza z serii MEAN WELL daje możliwość sterowania taśmami led typu RGBW lub TW, czyli taśmami o regulowanym kolorze lub barwie temperaturowej. Każda moc zasilacza dostępna jest w 3 wersjach. Omówimy je na przykładzie modeli SPWM-240:
- SPWM-240-24
- SPWM-240-24DA2
- SPWM-240-24DA2Q
Wersja 1 bez komunikacji DALI daje możliwość regulacji oświetlenia 3w1 przy pomocy zewnętrznego potencjometru 100 kOhm, wypełnienia sygnałem PWM lub zewnętrznym napięciem 0/1-10V.
Wersja 2 z oznaczeniem DA2 umożliwia sterowanie za pomocą kontrolera DALI-2 np. DLC-02 lub za pomocą bramek z systemem KNX np. DLC-02-KN lub przyciskiem dzwonkowym przy pomocy PUSH Dimming dotychczas dostępny jedynie w PWM-200-24DA2.
Wersja 3 stwarza największe możliwości. Umożliwia użycie różnych trybów sterowania wybieranych przełącznikami, między innymi:
- Sterowanie taśmami LED RGBW,
- Taśmami TW (1 lub 2 kanałami),
- Sterowanie 1 lub 4 kanałami.

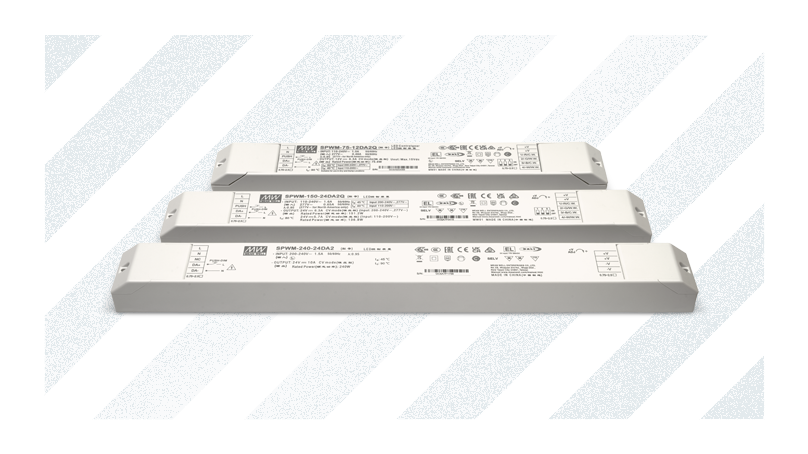

Modele MEAN WELL SPWM-75, SPWM-150 i SPWM-240 – największa moc w zasilaczach stałonapięciowych MEAN WELL z interfejsem DALI-2
Modele o mocach 75W, 150W i 240W uzupełniają dotychczasowy szereg mocy zasilaczy z wyjściem PWM o nowe wartości. Zastosowanie zasilaczy 240W może rozwiązać wiele problemów z planowaniem obwodów oświetleniowych.
Stosując dotychczasową serię PWM obwód o mocach bliskich 200W lub wyższych należało rozdzielić na 2 części i zakupić 2 urządzenia. Teraz nie będzie to konieczne.
Dodatkowo w wielu przypadkach unikamy konieczności stosowania różnych modeli zasilaczy, co ułatwia realizację i czas potrzebny na znalezienie odpowiednich modeli.
Zmniejszenie kosztów przez użycie 4 kanałów sterownika

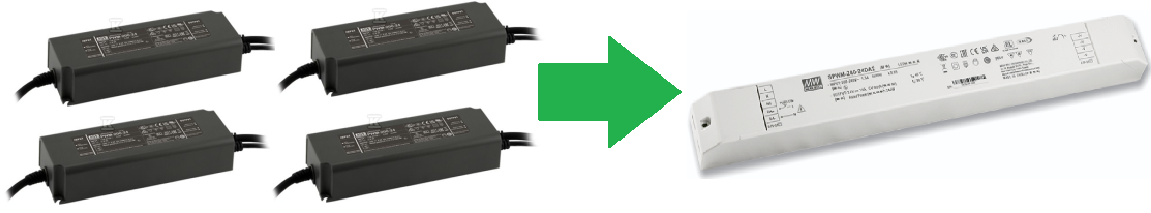

Praca w trybie 4 niezależnych kanałów umożliwia na znaczne obniżenie kosztów. Omówmy sobie zapytanie zapytanie.
Klient chce stworzyć 64 niezależnie sterowane obwody oświetleniowe 24V o niewielkiej mocy poniżej 50W każdy.
Do tej pory musiał do tego użyć 64 sztuki zasilaczy z 1 adresem np. PWM-60-24DA2.
Teraz może wykorzystać 16 zasilaczy SPWM-240-24DA2Q w trybie 4 niezależnych kanałów oszczędzając pieniądze i miejsce.
Kluczowe cechy i porównanie serii SPWM i PWM
Kluczowe cechy nowej serii:
- Interfejs DALI-2 DT6 do regulacji jasności oraz DT8 do kontroli barwy temperaturowej i kolorów
- Możliwość wyboru 1/2/4 kanałów wyjściowych
- Możliwość regulacji napięcia wyjściowego
- Stałonapięciowe wyjście PWM z możliwością wyboru 1–4 kanałów wyjściowych
- II klasa izolacji
- Zabezpieczenia zwarciowe, przeciążeniowe, przepięciowe, termiczne
- Minimalne natężenie oświetlenia 0,1%
- Terminale śrubowe ułatwiające montaż
- 5-letnia gwarancja
Szczegółowe porównanie parametrów zestawiono w tabeli:
| Seria | SPWM-75 | SPWM-150 | SPWM-240 | PWM-60 | PWM-90 | PWM-120 | PWM-200 |
| Moc Wyjściowa | 75W | 150W | 240W | 60W | 90W | 120W | 200W |
| Blank: Ściemnianie 3w1 |
V | V | V | V | V | V | V |
| DA2: kontrola DALI-2/DT6 |
V | V | V | V | V | V | V |
| DA2Q: kontrola DALI-2/DT8 |
V | V | V | X | X | X | X |
| KN: Interfejs KNX |
Regulacja jasności + barwy + RGBW | Regulacja jasności | X | Regulacja jasności | Regulacja jasności | ||
| MA: Interfejs Matter: |
Regulacja jasności + barwy + RGB | X | X | X | X | ||
| Wymiary (Sz. x W x D, mm) |
290 x 38 x 28,5 | 340 x 38 x 28,5 | 380 x 38 x 28,5 | 150 x 53 x 35 | 171 x 63 x 37,5 | 191 x 63 x 37,5 | 195 x 68 x 39,5 |
| Napięcie wejściowe (AC) |
100~305 | 180~305 | 90~305 | ||||
| Napięcie wyjściowe (DC) |
12V/24V | 24V/48V | 12V/24V/36V/48V | ||||
| Typ terminali | Śrubowe | Przewody | |||||
| Klasa IP | X | IP67 | |||||
| Regulacja napięcia | Wbudowany potencjometr | Brak | |||||
| Kanały sterujące | 1-4 | 1 | |||||
| Gwarancja | 5 lat | 5 lat | |||||
