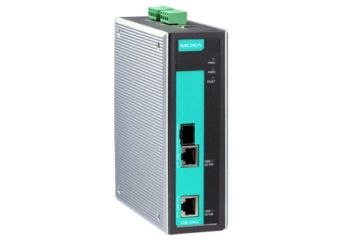

EDR-G902
Gigabitowy router przemysłowy na szynę DIN
- Router/Firewall z obsługą VPN
- Gigabitowy port WAN typu combo (skrętka/światłowód)
- Gigabitowy port LAN (RJ45)
- Firewall z funkcją Quick Automation Profile, wsparcie protokołu Fieldbus
- funkcja NAT (Network address translation, N-to-1, 1-to-1 oraz port forwarding)
- Narzędzia PolicyCheck oraz SettingsCheck do zarządzania urządzeniem
- Redundantne zasilanie 12/24/48 VDC
- Szeroki zakres temp. pracy -40 do 75 st. C (wersja oznaczona "-T")
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDR-G902Gigabitowy router, 1 port WAN combo, 1 port LAN RJ45, temp. pracy: 0 do 60 st. CelsjuszaW magazynie - Gwarancja:
- 60 miesięcy
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDR-G902-TGigabitowy router, 1 port WAN combo, 1 port LAN RJ45, temp. pracy: -40 do 75 st. CelsjuszaBrak w magazynie - Gwarancja:
- 60 miesięcy
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 30W 24V 1.5AW magazynie - Gwarancja:
- 36 miesięcy
55,00 zł67,65 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł światłowodowy SFP 100BaseFx, zasięg do 4 km, światłowód wielomodowy, złącze LCW magazynie - Gwarancja:
- 60 miesięcy
457,00 zł562,11 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LCW magazynie - Gwarancja:
- 60 miesięcy
1 030,00 zł1 266,90 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 2 kilometry, temp. pracy 0...60 stopniW magazynie - Gwarancja:
- 60 miesięcy
1 040,00 zł1 279,20 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy 0...60 stopniW magazynie - Gwarancja:
- 60 miesięcy
964,00 zł1 185,72 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajmoduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy, temp. pracy od 0 do 60 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
545,00 zł670,35 złZaloguj się, aby poznać swoją cenę
Opis produktu
EDR-G902 to gigabitowe urządzenie pełniące jednocześnie funkcję routera, firewalla oraz obsługujące tunelowanie VPN (do 10 połączeń) dla zapewnienia maksymalnego bezpieczeństwa newralgicznych punktów dostępu zdalnego i monitoringu sieci przemysłowych. EDR-G902 został wyposażony w dwa porty (jeden LAN i jeden WAN). Dzięki portowi WAN typu combo (gniazdo na moduł SFP i skrętka RJ45) zyskujemy możliwość przedłużenia transmisji za pomocą światłowodu. Funkcja Quick Automation Profile obsługuje większość popularnych protokołów Fieldbus, w tym EtherCAT, EtherNet/IP, Fundation Fieldbus, MODbus/TCP oraz Profinet. Urządzenie można w łatwy sposób konfigurować za pomocą przeglądarki stron web.
Urządzenie obsługuje moduły światłowodowe SFP: Gigabit oraz Fast Ethernet.
Specyfikacja techniczna
- Technologia
| Standardy | IEEE 802.1Q for VLAN Tagging IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
| Protokoły | SNMPv1/v2c/v3, DHCP Server/Client, TFTP, NTP, HTTP, HTTPS, Telnet, SSH, Syslog, SMTP, LLDP, PPPoE, PPTP, Dynamic DNS, QoS (Quality of Service), VRRP |
| Kontrola przepływu | IEEE 802.3x flow control, back pressure flow control |
| Routing | Static routing, RIP V1/V2 |
- Interfejsy
| WAN | 1 RJ45/fiber combo port |
| LAN | 1 RJ45 port |
| Fiber Port | 100/1000BaseSFP slot |
| Diody LED | PWR1, PWR2, FAULT, 10/100/1000M |
| Przekaźnik alarmowy | Jedno wyjście przekaźnika alarmowego: 1 A @ 24 VDC |
| Wejście cyfrowe | 1 input +13 to +30 V dla stanu '1' -30 to +3 V dla stanu '0' Max. prąd wejściowy: 8 mA |
- Funkcje bezpieczeństwa
| Firewall | Stateful inspection Filter: IP and MAC address, ports, protocol Bridge mode firewall |
| Quick Automation Profile | EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, LonWorks, Modbus/TCP, PROFINET, IEC 60870-104, DNP, FTP, SSH, Telnet, HTTP, IPSec, L2TP, PPTP, RADIUS |
| NAT | N-to-1, 1-to-1, oraz port forwarding |
| VPN | IPsec, L2TP, PPTP |
| Szyfrowanie | 3DES, AES-128, AES-192, AES-256, DES |
| Uwierzytelnianie | Pre-shared key (PSK), X.509v3 certificates, MD5, SHA |
- Zasilanie
| Napięcie zasilania | 12/24/48 VDC (9.6 to 60 VDC), redundant dual inputs |
| Prąd zasilania | 0.53 A @ 24 V |
| Ochrona przed przepięciami | Tak |
| Złącze | Zdejmowany bloczek terminala |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
- Obudowa
| Obudowa | Metalowa, stopień ochrony IP30 |
| Waga | 1250 g |
| Wymiary | 51.2 x 152 x 131.1 mm (2.02 x 5.98 x 5.16 in) |
| Montaż | Montaż na szynie DIN. Możliwy montaż na ścianie z dodatkowych uchwytem |
- Warunki środowiskowe
| Temperatura pracy | Modele standardowe: 0 do 60°C Modele rozszerzone: -40 do 75°C |
| Wilgotność względna | 5 to 95 % (bez kondensacji) |
- Certyfikaty
| Safety | UL 508 (pending) |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A) |
| EMS | EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3 |
| Shock | IEC 60068-2-27 |
| Freefall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
- MTBF (mean time between failures)
| Time | 530,000 hrs |
| Database | Telcordia (Bellcore), GB |
