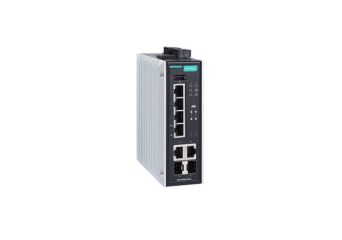

EDS-P506E-4PoE

6-portowy switch zarządzalny z portami PoE+, 4x Fast Ethernet PoE/PoE+, 2x Gigabit Ethernet combo

  • 4 porty z obsługą technologii Power over Ethernet (IEEE 802.3af/at)
  • Do 60W mocy na każdy port PoE+
  • Zabezpieczenie przeciwprzepięciowe portów LAN do 4kV
  • Diagnostyka portów PoE
  • 2 gigabitowe porty combo umożliwiające transmisję o dużej przpływności i dalekim zasięgu (poprzez odpowiednie wkładki światłowodowe)
  • Możliwość dostarczenia do 180 W mocy do odbiorników PoE+ przy temp. pracy od -40 do 75ºC
  • Pełna zgodność z aplikacją do monitorowania i wizualizacji sieci Ethernet - Moxa MxStudio
  • Wsparcie protokołu redundatnych połączeń przy transmisji multicastowej (V-ON)
  • Szczegółowa lista modułów SFP dostępna pod linkiem: Moduły SFP
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    EDS-P506E-4PoE-2GTXSFP
    Switch zarządzalny, 4 porty PoE Fast Ethernet, 2 gigabitowe porty combo (RJ45/SFP), temp. pracy: -10...60 st.C
    W magazynie
    Gwarancja:
    60 miesięcy
    4 325,00 zł
    5 319,75 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    EDS-P506E-4PoE-2GTXSFP-T
    Switch zarządzalny, 4 porty PoE Fast Ethernet, 2 gigabitowe porty combo (RJ45/SFP), temp. pracy: -40...75 st.C
    W magazynie
    Gwarancja:
    60 miesięcy
    4 755,00 zł
    5 848,65 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 2 kilometry, temp. pracy 0...60 stopni
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    967,00 zł
    1 189,41 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy 0...60 stopni
    W magazynie
    Gwarancja:
    60 miesięcy
    897,00 zł
    1 103,31 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    moduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy, temp. pracy od 0 do 60 stopni
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    507,00 zł
    623,61 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Seria EDS-P506E-4PoE to seria przemysłowych przełączników ethernetowych z portami PoE+ oraz dodatkowymi dwoma portami gigabitowymi w postać combo (porty RJ45 bądź moduły SFP). Przełączniki tej serii zapewniają do 30 watów mocy na każdy port PoE+ w trybie standardowym i pozwalają dodatkowo na uzyskanie wysokiej mocy przy wykorzystaniu wszystkich czterech par skrętki ethernetowej (do 60 W mocy na każdy port PoE+). Większa moc jest często wymagana dla takich urządzeń jak obrotowe kamery IP, wyposażone dodatkowo w wycieraczki, urządzenia z elemetami ruchomymi sterowanymi silniczkami elektrycznymi itp. Switche EDS-P506E-4PoE są bardzo uniwersalne, a porty światłowodowe SFP mogą przesyłać dane na odległość do 120 km (dodatkowo zapewniając pełną odporność na zakłócenia elektromagnetyczne). Switche obsługują różne metody zarządzania, a także protokoły połączeń redundantnych STP/RSTP, Turbo Ring, Turbo Chain, zarządzanie energią odbiorników PoE, automatyczne sprawdzanie urządzeń PoE, planowanie zasilania PoE, diagnostyka portów PoE, protokoły IGMP, obsługę VLAN-ów, QoS, RMON czy zarządzanie przepustowością poszczególnych portów. Seria EDS-P506E-4PoE została zaprojektowana specjalnie do trudnych zastosowań zewnętrznych z ochroną przeciwprzepięciową 4 kV, aby zapewnić wysoką niezawodność sieci z urządzeniami PoE/PoE+.

Specyfikacja techniczna

  • Technologia
Standardy IEEE 802.3af/at for Power-over-Ethernet
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Filtrowanie 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Protokoły redundantne
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, MAB Authentication, HTTPS, SSL, SSH,Broadcast Storm Protection, Port Lock, MAC ACL, MAC Sticky, NTP Authentication, SMTP with TLS
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP, PROFINET IO
MIB
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
4096
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 256
Wielkość tablicy adresów MAC (MAC Table Size) 16000
Wielkość bufora pakietów (Packet Buffer Size) 12 Mbits
  • Interfejsy
Porty RJ45
10/100BaseT(X) or 10/100/1000BaseT(X) auto negotiation speed
Porty optyczne
moduz SFP 100/1000BaseSFP
Konsola konsola popryey kabel USB (złącze typu B)
Rozkład pinów (PoE Pinout) V+, V+, V-, V- przypisane do pinów nr 1, 2, 3, 6 (Endspan, MDI Alternative A)
Przełączniki DIP (DIP switches)
Turbo Ring, Master, Coupler, Reserve
Przekaźnik alarmowy
1 przekaźnik z obciążalnością prądową 0,5 A @ 48 VDC
Wejście cyfrowe
1 wejście ze wspólną masą, ale odizolowane od elektroniki
+13 do +30V dla stanu logicznego '1'
-30 do +3V dla stanu logicznego '0'
Maks. wartość prądu: 8 mA
  • Zasilanie
Napięcie redundantne wejście 12/24/48 VDC, (> 50 VDC rekomendowane przy odbiornikach PoE+ bądź wykorzystaniu mocy powyżej 60W)
Zakres napięcia 12 do 57 VDC
Prąd 4.08 A @ 48 VDC
Złącza 2 złącza 4-pinowe (zdejmowalne)
Zużycie mocy
Maks. 18.96 W, przy pełnym obciążeniu bez odbiorników PoE (PD)
Budżet mocy • Maks. 180 W dla wszystkich odbiorników PoE i zasilaniu @ 48 VDC
• Maks. 150 W dla wszystkich odbiorników PoE i zasilaniu @ 24 VDC input
• Maks. 62 W dla wszystkich odbiorników PoE i zasilaniu @ 12 VDC input
• Maks. 60 W dla pojedynczego portu PoE
Zabezpieczenie przed odwrotną polaryzacją
Jest
  • Obudowa
Obudowa Metal, stopień ochrony IP40
Masa 910 g
Wymiary 49.1 x 135 x 116 mm
Montaż na szynie DIN, na ścianie (wymagany dodatkowy uchwyt)
  • Warunki środowiskowe
Temperatura pracy
Modele standardowe: -10 do 60°C
Modele rozszerzone (-T): -40 do 75°C
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 61010-2-201, EN 61010 (LVD)
EMC EN 61000-6-2/6-4
EMI CISPR 22, FCC Part 15B Class A
EMS EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 20 V/m
EN 61000-4-4 (EFT): Power: 4 kV; Signal: 4 kV
EN 61000-4-5 (Surge): Power: 4 kV; Signal: 4 kV
EN 61000-4-6 (CS): 10 V
EN 61000-4-8
Electrical Substations IEC 61850-3, IEEE 1613
Traffic Control NEMA-TS2 (Pending)
Rail Traffic
EN 50121-4
Shock IEC 60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF (meantime between failures) Time: 755167 hrs
Database: Telcordia (Bellcore), GB
