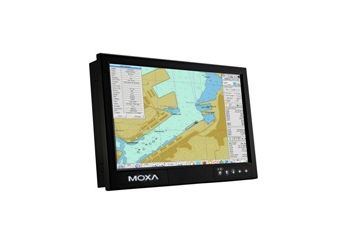

MD-124

Monitory 24 calowe, rozdzielczość 1920 x 1080, jasność 300 cd/m2

  • 24-calowy szeroki ekran o proporcji 16:9 i rozdzielczości 1920 x 1080
  • Jasność podświetlania 300 cd/m2
  • Funkcja PIP/PBP pozwalają na wyświetlanie obrazu z dwóch źródeł na jednym monitorze, zwiększając wielozadaniowość
  • Możliwość zasilania napięciem stałym 24VDC lub zmiennym 230VAC
  • Solidna obudowa z izolacją klasy IP66
  • Zakres pracy : -15 do 55°C
  • Wytrzymałość na wibracje zgodne z normą IEC 60945 DNV 2.4, Class A/Class C
  • Optical bonded- jest to cienka powłoka na ekranie, która zwiększa kontrast w mocnym świetle słonecznym
  • Czuły dotykowy wyświetlacz pojemnościowy z bardzo szybkim czasem odpowiedzi(wersja Z)
  • Kalibracja kolorów zgodna z ECDIS(standard wyświetlaczy IEC 61174)
Producent: Manufacturer Label
Brak w magazynie

Produkt wycofany z oferty

Opis produktu

Seria monitorów MD-124 została zaprojektowana tak aby wpasować się w specyficzne warunki panujące na statkach. 24-calowy ekran o proporcjach 16:9 i rozdzielczości 1920x1080, sprawia że monitory te idealnie nadają się do aplikacji okrętowych, gdzie wymagana jest wysoka szczegółowość obrazu(mapy). Płynna zmiana podświetlania pozwala na dokładne dostosowanie go do warunków oświetleniowych. Powłoka optyczna(model Y) zwiększa czytelność obrazu w ostrym świetle słonecznym. Seria monitorów MD-124 spełnia normy i certyfikaty ECDIS co jest świadectwem wysokiej niezawodności na pokładzie statku. Dzięki tym i innym parametrom monitory te spełniają wiele międzynarodowych standardów przemysłu morskiego.



Specyfikacja techniczna

  • Ekran
Przekątna ekranu 24'', panoramiczny
Typ matrycy MVA
Proporcje obrazu 16x9
Ilość pikseli 1920 x 1080 (WSXGA+)
Rozmiary piksela 0.282 (H) x 0.282 (V) mm
Czas odpowiedzi 8 ms (z szarości do szarości)
Kontrast 5000:1
Natężenie światła podświetlania 300 cd/mxm
Maksymalne kąty widzenia 178/178
Obszar wyświetlania 531.36 (H) x 298.89 (V) mm
Max. kolory 16.7M (8 bits/color)
Interfejs wejściowy VGA x 1, DVI-I x 2, BNC composite x 3
Rozdzielczości - VGA: 640 x 480
- SVGA: 800 x 600
- XGA: 1024 x 768
- SXGA: 1280 x 1024
- WSXGA+: 1680 x 1050 (optimal setting)
  • Interfejs szeregowy
Standardy 1 RS-232/422/485 , programowo wybieralne (DB9 męskie)
  • Sygnały komunikacji szeregowej

RS-232

TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w Data+, Data-, GND
RS-485-4w TxD+, TxD-, RxD+, RxD-, GND
  • Panel przedni
OSD 1x zasilanie x 4 kontrolki OSD
LEDy status, zasilane
  • Wskaźniki LED'owe
System dysk, zasilanie
LAN Na złączu RJ
  • Front panel
LEDy dysk, zasilanie
OSD 1x kontrola OSD
  • Charakterystyka mechaniczna
Obudowa Blacha aluminiowa
Waga 12 kg
Wymiary 95 x 647 x 414 mm (3.74 x 25.47 x 16.30 in)
Mocowanie Do wnękowe(konsolowe)
  • Warunki pracy
Zakres temperatury -15 to 55°C (5 to 131°F)
Temperatura przechowywania -20 to 60°C (-4 to 131°F)
Wilgotność względna 5 to 95% (nie skondensowana para)
Wytrzymałość na wibracje
  • IEC 60945
  • DNV 2.4, Class A/Class C
  • Zasilanie
Napięcie zasilania - 24 VDC (z tolerancją 18 to 36 VDC, 2-pinowy terminal śrubowy)
- 110 to 230 VAC, 50/60 Hz
Pobór mocy 75 W (standard) to 90 W (Maksymalny pobór)
- 6.21 A @ 18 VDC
- 4.55 A @ 24 VDC
- 2.95 A @ 36 VDC
  • Spełnione normy
Bezpieczeństwo UL/cUL, CCC(w trakcie)
EMC EN 55022 Class B, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A
Normy morskie IEC 60945 4th. (W trakcie), DNV (IEC 60945 4th. (w trakcie), DNV (w trakcie), IACS-E10 (w trakcie)), IACS-E10 (w trakcie)
Zielony produkt RoHS, cRoHS, WEEE
