Producent: MOXA
- Konwersja protokołów Modbus RTU/ASCII/TCP, IEC 60870-5-101 na IEC 60870-5-104
- Obsługuje urządzenia master/slave IEC 60870-5-101
- Obsługuje client/server IEC 60870-5-104
- Obsługuje Modbus RTU/ASCII/TCP master/client i slave/server
- Bezproblemowa konfiguracja za pomocą konsoli webowej
- Monitorowanie stanu urządzenia i ochrona przed błędami
- Wbudowane monitorowanie ruchu/informacje diagnostyczne ułatwiające rozwiązywanie problemów
- Karta microSD do konfiguracji kopii zapasowych/duplikatów i dzienników zdarzeń
- Wbudowany kaskadowy Ethernet dla łatwego okablowania
- Redundantne, podwójne wejścia zasilania DC i wyjście przekaźnikowe
- Dostępne modele o szerokim zakresie temperatur od -40 do 75°C
- Szeregowy port z izolacją 2 kV
- Funkcje bezpieczeństwa oparte na IEC 62443
Cena od 2 884,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W dostawie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5114Konwerter protokołu Modbus RTU/ASCII/TCP/IEC-101 na IEC-104, 0 do 60°CW dostawie Gwarancja: 2 884,00 zł3 547,32 złZaloguj się, aby poznać swoją cenę MGate 5114Konwerter protokołu Modbus RTU/ASCII/TCP/IEC-101 na IEC-104, 0 do 60°CDostępność: W dostawieCena netto:2 884,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5114-TKonwerter protokołu Modbus RTU/ASCII/TCP/IEC-101 na IEC-104, -40-75°CNa zamówienie Gwarancja: 3 574,00 zł4 396,02 złZaloguj się, aby poznać swoją cenę MGate 5114-TKonwerter protokołu Modbus RTU/ASCII/TCP/IEC-101 na IEC-104, -40-75°CDostępność: Na zamówienieCena netto:3 574,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 20W 24V 1AW magazynieGwarancja: 58,00 zł71,34 złZaloguj się, aby poznać swoją cenę zasilacz na szynę DIN 20W 24V 1ADostępność:W magazynieCena netto:58,00 zł
Opis
Przegląd

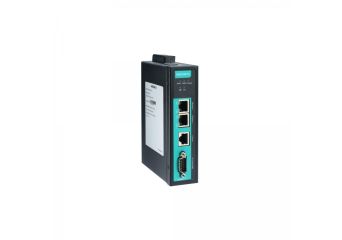

MGate 5114 to przemysłowa bramka Ethernetowa z 2 portami Ethernet i 1 portem szeregowym RS-232/422/485 do komunikacji sieciowej z wykorzystaniem Modbus RTU/ASCII/TCP, IEC 60870-5-101 i IEC 60870-5-104. Poprzez integrację powszechnie stosowanych protokołów, MGate 5114 zapewnia elastyczność niezbędną do spełnienia różnych warunków, które powstają w przypadku urządzeń obiektowych komunikujących się z systemami SCADA. Aby zintegrować urządzenia Modbus lub IEC 60870-5-101 z siecią IEC 60870-5-104, należy użyć MGate 5114 w trybie Master/klient Modbus lub IEC 60870-5-101 master, aby gromadzić i wymieniać dane z systemami IEC 60870-5 -104.
Łatwa konfiguracja za pomocą konsoli webowej
Seria MGate 5114 jest wyposażona w ilustrowany przewodnik Quick Setup, który ułatwia konfigurację. Dzięki funkcji Quick Setup można łatwo uzyskać dostęp do trybów konwersji protokołu i zakończyć konfigurację w kilku krokach.
Seria MGate 5114 jest wyposażona w ilustrowany przewodnik Quick Setup, który ułatwia konfigurację. Dzięki funkcji Quick Setup można łatwo uzyskać dostęp do trybów konwersji protokołu i zakończyć konfigurację w kilku krokach.
Traffic Monitor protokołu Modbus RTU/ASCII/TCP
Bramki MGate 5114 obsługują protokoły ruchu protokołu Modbus RTU/ASCII/TCP, IEC 60870-5-101 i IEC 60870-5-104, aby ułatwić rozwiązywanie problemów, szczególnie na etapie instalacji. Warto wspomnieć, że Traffic Monitor można wyświetlać w popularnym narzędziu do rozwiązywania problemów, Wireshark. Dzięki tej funkcji można łatwo analizować ruch w celu ustalenia podstawowej przyczyny problemu.
Funkcje konserwacji
Bramki MGate 5114 obsługują funkcję system log, która rejestruje zdarzenia w MGate; użytkownicy mogą łatwo przeglądać dane dziennika zdalnie za pośrednictwem konsoli internetowej. Bramki umożliwiają również monitorowanie stanu i posiadają funkcje ochrony przed zakłóceniami. Funkcja monitorowania stanu powiadamia system PSCADA, gdy urządzenie zostanie odłączone lub nie odpowiada. W takim przypadku system PSCADA otrzymuje status każdego urządzenia końcowego, a następnie wysyła alarmy powiadamiające operatorów.
Specyfikacja
- Interfejs Ethernet
|
Protokoły |
Modbus TCP Client (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client (Master), IEC 60870-5-104 Server (Slave) |
|
Liczba portów |
2 |
|
Prędkość |
10/100 Mb/s, Auto MDI/MDIX |
|
Złącze |
8-pinowy RJ45 |
|
Izolacja magnetyczna |
1,5 kV (wbudowany) |
|
Modbus RTU/ASCII |
Typ: Master/Slave Max. Liczba poleceń: 128 |
|
IEC 60870-5-101 |
Tryby: Master (Balanced / Unbalanced), Slave Master (Balanced/Unbalanced) Max. Liczba połączeń głównych: 1 Max. Liczba połączeń Slave: 1 (Balanced), 31 (Unbalanced) Max. Liczba obiektów informacyjnych 2000 punktów |
|
IEC 60870-5-104 |
Tryby: Client (Master), Server (Slave) Max. Liczba połączeń klienta 32 Max. Liczba połączeń z serwerem: 32 Max. Liczba obiektów informacyjnych 2000 punktów |
|
Modbus TCP |
Tryb: Klient/serwer |
- Interfejs szeregowy
|
Port konsolowy |
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) |
|
Liczba portów |
1 |
|
Standardy szeregowe |
RS-232/422/485 - wybierane programowo |
|
Złącza |
DB9 męski |
|
Kontrola kierunku danych RS-485 |
ADDC® (automatyczna kontrola kierunku danych) |
|
Pull High/Low rezystor dla RS-485 |
1 kΩ, 150 kΩ |
|
Terminator do RS-485 |
120 Ω |
|
Izolacja |
2 kV (wbudowana) |
- Parametry komunikacji szeregowej
|
Bity danych |
7, 8 |
|
Bity stopu |
1, 2 |
|
Parzystość |
Even, Mark, None, Odd, Space |
|
Kontrola przepływu |
RTS / CTS, RTS Toggle (tylko RS-232) |
|
Szybkość transmisji |
50 bps do 921,6 Kb/s |
- Sygnały szeregowe
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
RS-422 |
Tx +, Tx-, Rx +, Rx-, GND |
|
RS-485-4w |
Tx +, Tx-, Rx +, Rx-, GND |
|
RS-485-2w |
Data +, Data-, GND |
- Oprogramowanie
|
Opcje konfiguracji |
Konsola internetowa, narzędzie do wyszukiwania urządzeń (DSU), konsola Telnet |
|
Wsparcie |
HTTPS, ARP, Klient DHCP, HTTP, SMTP, SNMPv1 / v2c / v3, SSH, TCP / IP, Telnet, UDP, SNMP Trap, DNS, MIB-II, Klient NTP, |
- Przekaźniki
|
Prąd znamionowy kontaktu |
Obciążenie rezystancyjne: 2 A przy 30 VDC |
- Charakterystyka fizyczna
|
Oudowa |
Metal, IP30 |
|
Waga |
507 g (1,12 funta) |
|
Wymiary |
36 x 105 x 140 mm (1,42 x 4,14 x 5,51 cala) |
|
Gniazdo kart pamięci |
1 gniazdo kart microSD (SDHC) obsługuje do 32 GB |
- Warunki pracy
|
Temperatura pracy |
Modele standardowe: temperatura od 0 do 60 ° C (32 do 140 ° F) |
|
Temperatura przechowywania |
-40 do 85 ° C (-40 do 185 ° F) |
|
Wilgotność względna otoczenia |
5 do 95% (bez kondensacji) |
- Wymagania dotyczące zasilania
|
Napięcie wejściowe |
12 do 48 VDC |
|
Prąd wejściowy |
455 mA przy 12 VDC |
|
Złącze zasilania |
Blok zacisków |
- Normy i certyfikaty
|
Bezpieczeństwo |
EN 60950-1, UL 508 |
|
Niebezpieczna lokalizacja |
Klasa 1 Division 2, ATEX, IECEx |
|
EMC |
EN 55032/24 |
|
EMI |
CISPR 32, FCC, część 15B, klasa B |
|
Wibracja |
IEC 60068-2-6, IEC 60068-2-64 |
|
Odporność na udar |
IEC 60068-2-27 |
|
Upadanie |
IEC 60068-2-32 |
|
EMS |
IEC 61000-4-2 ESD: styk: 8 kV;Powietrze: 15 kV |
- MTBF (średni czas między awariami)
|
Czas |
1.140.815 godzin |
|
Standard |
Telcordia SR332 |
- Gwarancja
|
Okres gwarancji |
5 lat |
|
Szczegóły |
Zobacz www.moxa.com/warranty |
