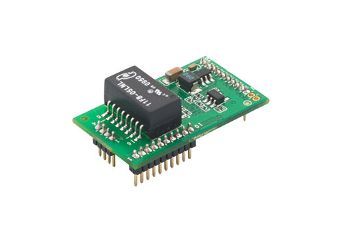

MiiNePort E2

Serwer portów szeregowych, 1x TTL

  • 1 port szeregowy (TTL) do sieci Ethernet
  • 6 pinowe łącze Ethernet
  • najmniejsze wymiary (29 x 17 x 12.6 mm)
  • mały pobór mocy - 140 mA @ 3.3 VDC, 95 mA @ 5 VDC
  • tryby pracy: Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, RFC2217, MCSC
  • wbudowana pamięć: 2 MB Flash, 4 MB SDRAM
  • funkcjonalność NetEZ: EZPower, EZPage, SCM, AutoCFG, MCSC
  • 4 x programowalne DIO
  • dostępne modele z rozszerzonym zakresem temperatur: -40 do 85°C
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • Model Dostępność Gwarancja Schowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MiiNePort E2
    Serwer 1x TTL do zastosowań wbudowanych, 6 pin Ethernet, do 230.4 Kbps
    Brak
    Gwarancja:
    60 miesięcy
    184,00 zł
    226,32 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • Model Dostępność Gwarancja Schowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MiiNePort E2-H
    Serwer 1x TTL do zastosowań wbudowanych, 6 pin Ethernet, do 921,6 Kbps
    W magazynie
    Gwarancja:
    60 miesięcy
    192,00 zł
    236,16 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • Model Dostępność Gwarancja Schowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MiiNePort E2-T
    Serwer 1x TTL do zastosowań wbudowanych, 6 pin Ethernet, do 230.4 Kbps, temp. pracy -40 do 85°C
    Brak
    Gwarancja:
    60 miesięcy
    251,00 zł
    308,73 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • Model Dostępność Gwarancja Schowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MiiNePort E2-H-T
    Serwer 1x TTL do zastosowań wbudowanych, 6 pin Ethernet, do 921,6 Kbps, temp. pracy -40 do 85°C
    Brak
    Gwarancja:
    60 miesięcy
    259,00 zł
    318,57 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • Model Dostępność Gwarancja Schowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MiiNePort E2-ST
    Starter Kit do modułu MiiNePort E2 (zawiera moduł MiiNe E2)
    W magazynie
    Gwarancja:
    60 miesięcy
    635,00 zł
    781,05 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • Model Dostępność Gwarancja Schowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MiiNePort E2-H-ST
    Starter Kit do modułu MiiNePort E2-H (zawiera moduł MiiNe E2-H)
    Brak
    Gwarancja:
    60 miesięcy
    652,00 zł
    801,96 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

MiiNePort E2 to kolejne urządzenie z rodziny serwerów portów szeregowych do zabudowy. Producent zadbał o to aby serwer ten był jeszcze mniejszy (waga: 5g, wymiary: 29 x 17 x 12.6 mm) i pobierał jeszcze mniej prądu (140mA@3,3VDC oraz 95mA@5VDC), jednocześnie zwiększając jego funkcjonalność(Nowe funkcje NetEZ: EZPage, EZPower).



EZPower MiiNePort E2 wspiera dwa poziomy napięcie zasilania tj. 3.3 VDC oraz 5 VDC.



EZPage MiiNePort E2 został wyposażony w wbudowany serwer web z pakietem Java applet, dzięki czemu użytkownik ma możliwość zaprojektowania interfejsu kontrolno-monitorującego zgodnie z własnymi potrzebami.



MiiNePort E2 umożliwia włączenie urządzeń z interfejsem szeregowym do sieci Ethernet. Małe rozmiary i niski pobór mocy nie zostały okupione możliwościami komunikacyjnymi. Na pokładzie znajduje się 32-bitowy ARM 7, 2MB pamięci Flash i 4MB SDRAM. Interfejs sieciowy umożliwia wymianę danych z prędkościami 10/100 Mbps a port szeregowy do 921,6 Kbps. Podobnie jak w pozostałych modułach NE w MiiNe również znajdziemy tryb SCM (Serial Command Mode), który pozwala na kompleksowa konfigurację modułu przez port szeregowy. Dzięki temu użytkownik może skonfigurować np. adres IP przy pomocy klawiatury własnego urządzenia np. wagi, czytnika kart magnetycznych itp. Nowością natomiast jest możliwość jednoczesnej pracy jako Server i Client, co pozwala to na wielozadaniową pracę aplikacji.

Klip filmowy, Konfiguracja EZPage:





Klip z opisem funkcji AutoCFG służącej do konfiguracji kilku MiiNePortów w tym samym czasie:

Specyfikacja techniczna

  • System
CPU 32-bit ARM Core
RAM 4 MB wbudowane
Flash 2 MB wbudowane
  • Interfejs Ethernet
Liczba portów 1
Prędkość 10/100 Mbps, auto MDI/MDIX
Złącze 6 pinowe
Ochrona 1.5 KV magnetic isolation
  • Port szeregowy
Port szeregowy Standard TTL
Sygnały TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND
  • Parametry portu szeregowego
Bity danych 5, 6, 7, 8
Bity stopu 1, 1.5, 2
Parzystość None, Even, Odd, Space, Mark
Kontrola przepływu RTS/CTS, XON/XOFF
Prędkość transmisji MiiNePort E2: 50 bps to 230.4 Kbps (wspiera 'non-standard baudrates')
MiiNePort E2-H: 50 bps to 921.6 Kbps (wspiera 'non-standard baudrates')
Sygnały TTL: TxD, RxD, RTS, CTS, RST (reset circuit), GND
  • Oprogramowanie
Protokoły ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP
Tryby pracy Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, RFC2217, MCSC
Sterowniki Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7 x86/x64, Embedded CE 5.0/6.0, XP Embedded
SCO Unix, SCO OpenServer, UnixWare 7, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x
Linux kernel 2.4.x, 2.6.x
Konfiguracja Web Console, Serial Console (Serial Command Mode), Telnet Console, Windows Utility
  • Charakterystyka mechaniczna
Wymiary 29 x 17 x 12.6 mm
Waga 5 g
  • Warunki pracy
Temperatura pracy Modele standardowe: od 0 do 55°C
Modele z rozszerzonym zakresem temp. pracy: -40 do 85°C
Wilgotność pracy 5 to 95% RH (bez kondensacji)
  • Zasilanie
Napięcie zasilania od 3.3 do 5 VDC (+/-5%)
Pobór mocy 140 mA @ 3.3 VDC max., 92 mA @ 5 VDC max.
  • Spełnione normy
EMC CE, FCC
EMI EN 55022 Class B, FCC Part 15 Subpart B Class B
EMS EN 55024, EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
EN 61000-4-4 (EFT)
EN 61000-4-5 (Surge)
EN 61000-4-6 (CS)
EN 61000-4-8
EN 61000-4-11
Shock IEC-68-2-27
Upadek IEC-68-2-34, IEC-68-2-32
Wibracje IEC-68-2-6
Green Product RoHS, CRoHS, WEEE
