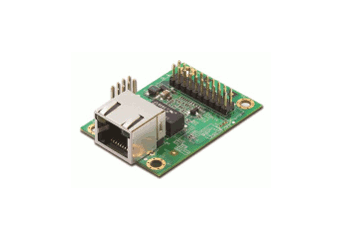

MiiNePort E3

Serwer portów szeregowych, 1x TTL

Producent: MOXA
Producent: MOXA
  • 1 port szeregowy (TTL) do sieci Ethernet
  • mały pobór mocy
  • tryby pracy: Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, RFC2217
  • wbudowana pamięć: 2 MB Flash, 4 MB SDRAM
  • funkcjonalność NetEZ: EZPower, EZPage, SCM, AutoCFG, MCSC
  • 4 x programowalne DIO
Cena od 212,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00 paczka zostanie wysłana jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 4 modele

Promocja cenowa na model HDR-15-5

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    MiiNePort E3
    Serwer 1x TTL do zastosowań wbudowanych, PoE, do 230.4 Kbps
    W magazynie
    Gwarancja: 60 miesięcy
    212,00 zł
    260,76 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    MiiNePort E3-H
    Serwer 1x TTL do zastosowań wbudowanych, PoE, do 921,6 Kbps
    Na zamówienie
    Gwarancja: 60 miesięcy
    233,00 zł
    286,59 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    MiiNePort E3-H-ST
    Starter Kit do modułu MiiNePort E3-H (zawiera moduł MiiNe E3-H)
    Na zamówienie
    Gwarancja: 60 miesięcy
    617,00 zł
    758,91 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    MiiNePort E3-ST
    Starter Kit do modułu MiiNePort E3 (zawiera moduł MiiNe E3)
    Na zamówienie
    Gwarancja: 60 miesięcy
    605,00 zł
    744,15 zł
    Zaloguj się, aby poznać swoją cenę

Opis

Moduł nie może być zasilany z PoE. Nie ma wbudowanej przetwornicy PoE, a posiada tylko wyprowadzenie pinów RJ45 na płytkę PCB

E3 to kolejna odsłona z serii serwerów portów szeregowych do zabudowy MiiNePort.

EZPower MiiNePort E3 wspiera dwa poziomy napięcie zasilania tj. 3.3 VDC oraz 5 VDC.



EZPage MiiNePort E3 został wyposażony w wbudowany serwer web z pakietem Java applet, dzięki czemu użytkownik ma możliwość zaprojektowania interfejsu kontrolno-monitorującego zgodnie z własnymi potrzebami.



MiiNePort E3 umożliwia włączenie urządzeń z interfejsem szeregowym do sieci Ethernet. Małe rozmiary i niski pobór mocy nie zostały okupione możliwościami komunikacyjnymi. Na pokładzie znajduje się 32-bitowy ARM 7, 2MB pamięci Flash i 4MB SDRAM. Interfejs sieciowy umożliwia wymianę danych z prędkościami 10/100 Mbps a port szeregowy do 921,6 Kbps. Podobnie jak w pozostałych modułach NE w MiiNe również znajdziemy tryb SCM (Serial Command Mode), który pozwala na kompleksowa konfigurację modułu przez port szeregowy. Dzięki temu użytkownik może skonfigurować np. adres IP przy pomocy klawiatury własnego urządzenia np. wagi, czytnika kart magnetycznych itp. Nowością natomiast jest możliwość jednoczesnej pracy jako Server i Client, co pozwala to na wielozadaniową pracę aplikacji.

Specyfikacja

  • System
CPU 32-bit ARM Core
RAM 4 MB wbudowane
Flash 2 MB wbudowane
  • Interfejs Ethernet
Liczba portów 1
Prędkość 10/100 Mbps, auto MDI/MDIX
Złącze RJ45
Ochrona 1.5 KV magnetic isolation
Diody LED 10BASE-T & 100BASE-TX Link Activity, Fault/In-Use
  • Port szeregowy
Port szeregowy Standard TTL
Sygnały TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND
  • Parametry portu szeregowego
Bity danych 5, 6, 7, 8
Bity stopu 1, 1.5, 2
Parzystość None, Even, Odd, Space, Mark
Kontrola przepływu RTS/CTS, XON/XOFF
Prędkość transmisji MiiNePort E3: 50 bps to 230.4 Kbps (wspiera 'non-standard baudrates')
MiiNePort E3-H: 50 bps to 921.6 Kbps (wspiera 'non-standard baudrates')
Sygnały TTL: TxD, RxD, RTS, CTS, RST (reset circuit), GND
  • Oprogramowanie
Protokoły ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP
Tryby pracy Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, RFC2217, MCSC
Sterowniki Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7 x86/x64, Embedded CE 5.0/6.0, XP Embedded
SCO Unix, SCO OpenServer, UnixWare 7, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x
Linux kernel 2.4.x, 2.6.x
Konfiguracja Web Console, Serial Console (Serial Command Mode), Telnet Console, Windows Utility
  • Charakterystyka mechaniczna
Wymiary 35 x 52,5 x 18 mm
Waga 12 g
  • Warunki pracy
Temperatura pracy Modele standardowe: od 0 do 55°C
Wilgotność pracy 5 to 95% RH (bez kondensacji)
  • Zasilanie
Napięcie zasilania od 3.3 do 5 VDC (+/-5%)
Pobór mocy 157 mA @ 3.3 VDC max., 119 mA @ 5 VDC max.
  • Spełnione normy
EMC CE, FCC
EMI EN 55022 Class B, FCC Part 15 Subpart B Class B
EMS EN 55024, EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
EN 61000-4-4 (EFT)
EN 61000-4-5 (Surge)
EN 61000-4-6 (CS)
EN 61000-4-8
EN 61000-4-11
Shock IEC-68-2-27
Upadek IEC-68-2-34, IEC-68-2-32
Wibracje IEC-68-2-6
Green Product RoHS, CRoHS, WEEE
