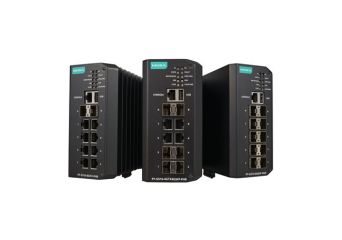

PT-G510

10-portowy, w pełni gigabitowy switch Ethernet PRP/HSR warstwy 2 IEC 61850-3

Producent: MOXA
Producent: MOXA
  • Wsparcie dla PRP/HSR
  • Sprzętowe wsparcie PTP zgodnie z IEEE 1588
  • Obsługuje profile zasilania IEEE C37.238 i IEC 61850-9-3
  • Zgodny z IEC 61850-3 Edition 2 Class 2 compliant
  • GOOSE Check, do łatwego rozwiązywania problemów
  • Wbudowany serwer MMS oparty na modelowaniu danych przełącznika IEC 61850-90-4 dla zasilania SCADA
  • Zakres temperatury roboczej od -40 do 75°C
  • Wariant z 10 portami SFP
  • Integracja z MXView One Power
W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 12 modeli

Promocja cenowa na model HDR-15-5

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GSFP-PHR-HV
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), temperatura pracy -40 do 75°C
    Na zamówienie Gwarancja:
    PT-G510-8GSFP-PHR-HV
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), temperatura pracy -40 do 75°C
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GSFP-PHR-WV
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C
    W magazynie
    Gwarancja:
    PT-G510-8GSFP-PHR-WV
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C
    Dostępność:
    W magazynie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GTX-PHR-HV
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C
    Na zamówienie Gwarancja:
    PT-G510-8GTX-PHR-HV
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GTX-PHR-WV
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C
    Na zamówienie Gwarancja:
    PT-G510-8GTX-PHR-WV
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-4GTX4GSFP-PHR-HV
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C
    W magazynie
    Gwarancja:
    PT-G510-4GTX4GSFP-PHR-HV
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C
    Dostępność:
    W magazynie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-4GTX4GSFP-PHR-WV
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C
    Na zamówienie Gwarancja:
    PT-G510-4GTX4GSFP-PHR-WV
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GSFP-PHR-HV-CT
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), temperatura pracy od -40 do 75°C, powłoka ochronna
    Na zamówienie Gwarancja:
    PT-G510-8GSFP-PHR-HV-CT
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), temperatura pracy od -40 do 75°C, powłoka ochronna
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GSFP-PHR-WV-CT
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C, powłoka ochronna
    Na zamówienie Gwarancja:
    PT-G510-8GSFP-PHR-WV-CT
    W pełni gigabitowy zarządzalny switch z 10 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C, powłoka ochronna
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GTX-PHR-HV-CT
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C, powłoka ochronna
    Na zamówienie Gwarancja:
    PT-G510-8GTX-PHR-HV-CT
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C, powłoka ochronna
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-8GTX-PHR-WV-CT
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C, Powłoka ochronna
    Na zamówienie Gwarancja:
    PT-G510-8GTX-PHR-WV-CT
    W pełni gigabitowy zarządzalny switch z 8 portami 100/1000BaseT(X) i 2 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C, Powłoka ochronna
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-4GTX4GSFP-PHR-HV-CT
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C, powłoka ochronna
    Na zamówienie Gwarancja:
    PT-G510-4GTX4GSFP-PHR-HV-CT
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (88 do 300 VDC lub 85 do 264 VAC), -40 do 264 VAC Temperatura pracy 75°C, powłoka ochronna
    Dostępność: Na zamówienie
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-G510-4GTX4GSFP-PHR-WV-CT
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C, Powłoka ochronna
    Na zamówienie Gwarancja:
    PT-G510-4GTX4GSFP-PHR-WV-CT
    W pełni gigabitowy zarządzalny switch z 4 portami 100/1000BaseT(X) i 6 portami 100/1000Base SFP, izolowane podwójne zasilanie (24/48 VDC), temperatura pracy od -40 do 75°C, Powłoka ochronna
    Dostępność: Na zamówienie
    -

Opis

Seria PT-G510 została zaprojektowana z myślą o zapewnieniu najwyższego poziomu dostępności systemu i integralności danych dla aplikacji o znaczeniu krytycznym w podstacjach cyfrowych, które wymagają redundancji z zerowym czasem rekonfiguracji sieci. Seria PT-G510 obsługuje PRP/HSR, zapewniając płynną redundancję dla podstacji i systemów automatyzacji procesów. Sprzętowe wsparcie IEEE 1588v2 PTP jest także obsługiwany w przypadku aplikacji, w których czas ma krytyczne znaczenie. Seria PT-G510 charakteryzuje się bardzo trwałą konstrukcją i posiada certyfikat IEC 61850-3, dzięki czemu spełnia wysokie wymagania w zastosowaniach podstacji.

Seria PT-G510 jest wyposażona w osiem portów 100/1000BaseT(X) Ethernet lub gniazda 100/1000BaseSFP z dwoma dedykowanymi portami 100/1000BaseSFP PRP/HSR w połączeniu z obsługą pełnego zestawu protokołów redundancji, w tym PRP, HSR, MRP, STP, MSTP i RSTP dla maksymalnej niezawodności sieci. Seria PT-G510 dodatkowo obsługuje funkcję GOOSE Check w celu wydajnego monitorowania pakietów GOOSE i posiada wbudowany serwer MMS oparty na modelowaniu danych przełącznika IEC 61850-90-4 dla zasilania systemów SCADA.

Specyfikacja

  • Interfejs Ethernet
Porty 100/1000BaseT(X) (złącze RJ45) Modele PT-G510-8GTX-PHR: 8
Modele PT-G510-4GTX4GSFP-PHR: 4
Porty 100/1000BaseSFP Modele PT-G510-8GSFP-PHR: 10
Modele PT-G510-4GTX4GSFP-PHR: 6
Standardy IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3x for flow control
  • Funkcje oprogramowania Ethernet
Zarządzanie HTTPS
Dying Gasp
Back Pressure Flow Control
DHCP Option 66/67/82
Fiber check
Flow control
LLDP
Port Mirror
SNMP Inform
BOOTP
DHCP Server/Client
HTTP
IPv4/IPv6
RARP
SMTP
SNMPv1/v2c/v3
Syslog
Telnet
TFTP
MIB MIB-II
Ethernet-like MIB
Bridge MIB
P-BRIDGE MIB
Q-BRIDGE MIB
RSTP MIB
RMON MIB Groups 1, 2, 3, 9
Filtrowanie IGMP v1/v2/v3
GMRP
GVRP
802.1Q
QinQ VLAN
Protokoły redundancji Link Aggregation
MSTP
RSTP
STP
Turbo Chain
Turbo Ring
MRP
HSR
PRP
Coupling
RSTP grouping
Bezpieczeństwo RADIUS
TACACS+
SSH
Port Lock
Broadcast storm protection
MAB authentication
Sticky MAC
Access control list
Zarządzanie czasem NTP Server/Client
SNTP
IEEE 1588v2 PTP (hardware-based)
Protokoły dla podstacji elektroenergetycznych GOOSE Check
IEC 61850 QoS
MMS
  • Właściwości przełącznika
Kolejki priorytetowe 8
Maks. Liczba sieci VLAN 256
Zakres identyfikatorów sieci VLAN 1 do 4094
Zakres identyfikatora grupowania RSTP 1 do 4094
Grupy IGMP 4096
Rozmiar tabeli MAC 16 tys
Rozmiar bufora pakietów 12 Mbitów
  • Port szeregowy
Port konsoli RS-232 (RJ45)
  • Port USB
Port do aktualizacji firmware, zrzucania logów USB typu A
  • Parametry zasilania
Napięcie wejściowe

-Modele HV: 110-220 VAC, 110-220 VDC (88 do 300 VDC, 85 do 264 VAC)
-Modele WV: 24-48 VDC (18 do 72 VDC)


Uwaga: Zarówno modele -HV, jak i -WV posiadają podwójne wejścia zasilania, ale w jednym module zasilania.

Prąd wejściowy Modele -HV:
0,5 A przy 110-220 VAC
0,3 A przy 110-220 VDC

Modele WV:
1,1 A przy 24-48 VDC
Wyjście przekaźnika Obciążenie rezystancyjne: 1 A przy 24 VDC
Zabezpieczenie przed przeciążeniem Tak
Ochrona przed odwrotną polaryzacją Tak
  • Parametry fizyczne
Klasa IP IP30
Wymiary (bez uszu) 74 x 148 x 120 mm (2,91 x 5,83 x 4,72 cala)
Waga 1476 g (3,25 funta)
Instalacja Montaż na szynie DIN
  • Parametry środowiskowe
Temperatura pracy -40 do 75°C (-40 do 167°F)
-40 do 85°C (-40 do 185°F) przez 16 godzin (testowane zgodnie z IEC 60068-2-2)
Temperatura przechowywania -40 do 85°C (-40 do 185°F)
Wilgotność względna otoczenia 5 do 95% (bez kondensacji)
  • Normy i certyfikaty
EMC EN 55032/35
EMI CISPR 32, FCC część 15B, klasa A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
EN 61000-4-11

Podstacje elektroenergetyczne IEC 61850-3 Edition 2.0 Class 2
IEEE 1613
Kolej EN 50121-4
Certyfikaty morskie -Modele WV:
DNV
IEC 60945
Bezpieczeństwo IEC 62368-1 UL 62368-1
  • MTBF
Czas 688 584 godz
Standardy Telcordia (Bellcore) Standard TR/SR
  • Gwarancja
Okres gwarancji 5 lat
