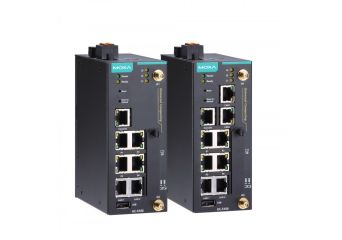

UC-5100
Procesor ARM, bezprzewodowy komputer przemysłowy z szyną DIN, 4 porty szeregowe, 2 porty LAN, 2 porty CAN i 4 DI / DO
- Procesor ARMv7 Cortex-A8 1 GHz
- 2 porty Ethernet, automatyczne wykrywanie prędkości 10/100 Mb / s Ethernet
- 4 programowalne porty RS-232/422/485
- Dwa porty CAN z obsługą standardu CAN 2.0 A / B
- Moxa Industrial Linux z 10-letnim wsparciem
- Gniazdo Mini PCIe do modułu Wi-Fi / Cellular
- Gniazdo Micro SD do rozszerzenia pamięci
- Obsługuje TPM v2.0 (opcjonalnie)
- -40 do 85 ° C szeroki zakres temperatur i -40 do 70 ° C z modułem LTE
- IEC 61000-6-2 / 6-4
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5101-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, 1 GHz, -10 to 60°CBrak w magazynie - Gwarancja:
- 60 miesięcy
2 646,00 zł3 254,58 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5102-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, mPCIe, -10 to 60°CBrak w magazynie - Gwarancja:
- 60 miesięcy
3 148,00 zł3 872,04 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5111-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, 2 CAN, -10 to 60°CBrak w magazynie - Gwarancja:
- 60 miesięcy
3 307,00 zł4 067,61 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5112-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, 2 CAN, mPCI,-10 to 60°CBrak w magazynie - Gwarancja:
- 60 miesięcy
3 767,00 zł4 633,41 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5101-T-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, -40 to 85°CBrak w magazynie - Gwarancja:
- 60 miesięcy
3 307,00 zł4 067,61 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5102-T-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, mPCIe, -40 to 85°CBrak w magazynie - Gwarancja:
- 60 miesięcy
3 767,00 zł4 633,41 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5111-T-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, 2 CAN, -40 to 85°CBrak w magazynie - Gwarancja:
- 60 miesięcy
3 979,00 zł4 894,17 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-5112-T-LXKomp ARM 1 GHz, 512 MB RAM, 8GB pamięci masowej, 2x Ethernet, 4x Serial, 2 CAN, mPCI,-40 to 85°CBrak w magazynie - Gwarancja:
- 60 miesięcy
4 440,00 zł5 461,20 złZaloguj się, aby poznać swoją cenę
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAntena wtykowa LTE, która obsługuje transmisje 704-960/1710-2620 MHzW magazynie - Gwarancja:
- 12 miesięcy
110,00 zł135,30 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAntena LTE, 704-960/1710-2620 MHz, ze wzmocnieniem 5 dBi.Brak w magazynie - Gwarancja:
- 12 miesięcy
184,00 zł226,32 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAntena wielopasmowa, 700-2700 MHz. Specjalnie zaprojektowanaBrak w magazynie - Gwarancja:
- 12 miesięcy
255,00 zł313,65 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajAntena wielopasmowa,700-2700/2400-2500 /5150-5850 MHz. Gwintowane mocowanie i pełna wodoodporność, obudowa IP67Brak w magazynie - Gwarancja:
- 12 miesięcy
588,00 zł723,24 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajANT-WDB-ARM-0202 plus ADPAntena WiFi 1,8 dBi, RP-SMA (male), SMA adapterBrak w magazynie - Gwarancja:
- 12 miesięcy
36,00 zł44,28 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajDK-UC-5000Zestaw do montażu DINBrak w magazynie - Gwarancja:
- 24 miesiące
62,00 zł76,26 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajPWC-C7EU-2B-183Kabel zasilający EUBrak w magazynie - Gwarancja:
- 24 miesiące
19,00 zł23,37 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajPWR-24270-DT-S1Zasilacz wtyczkowy 24 VDC, 2,7 ABrak w magazynie - Gwarancja:
- 24 miesiące
214,00 zł263,22 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł LTE kat. 1, śrubkiW magazynie - Gwarancja:
- 24 miesiące
771,00 zł948,33 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-WiFi-USBModuł WiFi, śrubkiBrak w magazynie - Gwarancja:
- 24 miesiące
276,00 zł339,48 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajWM-UC-5000Zestaw do montażu na ścianieBrak w magazynie - Gwarancja:
- 24 miesiące
60,00 zł73,80 złZaloguj się, aby poznać swoją cenę
Opis produktu
Komputery UC-5100 są przeznaczone do zastosowań w automatyce przemysłowej. Komputery wyposażone są w 4 porty szeregowe ze wszystkimi sygnałami RS-232/422/485 z regulowanymi rezystorami Pull-High / Pull-Low, dwoma portami CAN, 2 portami LAN, 4 wejściami i 4 wyjściami cyfrowymi, USB i gniazdem SD.
Aby sprostać różnym zastosowaniom przemysłowym, platforma UC-5100 oferuje modele z dwoma portami CAN obsługiwanymi przez standard CANopen oraz gniazdo mini PCIe do połączeń bezprzewodowych, wyposażone w 2 karty SIM.
Pionowy format obudowy UC-5100 ułatwia instalację w małych przestrzeniach.
Co więcej, wszystkie modele są wyposażone w system operacyjny Linux firmy Moxa, aby użytkownicy mogli cieszyć się długoterminowym wsparciem systemu operacyjnego oraz zoptymalizowanych funkcji oprogramowania.
Zobacz jak ThingsPro przyśpiesza rozwój przemysłowego IoT:
Specyfikacja techniczna
| procesor | ARMv7 Cortex-A8 1000 MHz |
| System operacyjny (wstępnie zainstalowany) | Moxa Industrial Linux (Debian 9, Kernel 4.4) |
| USB | USB 2.0 obsługuje x 1, złącze typu A. |
| DRAM | 512 MB pamięci SDRAM DDR3 |
| • Pamięć magazynowa | |
| Wbudowany | 8 GB eMMC flash z zainstalowanym systemem operacyjnym |
| Rozszerzenie pamięci | Gniazdo SDHC / SDXC do rozszerzenia pamięci |
| • Inne urządzenia peryferyjne | |
| TPM | v2.0 na żądanie (interfejs SPI) |
| • Interfejs Ethernet | |
| LAN | 2 automatycznie wykrywające porty 10/100 Mb / s (RJ45) |
| Izolacja magnetyczna | Wbudowane 1,5 kV |
| • Interfejs szeregowy | |
| Standardy seryjne | 4 RS-232/422/485, port do wyboru oprogramowania (RJ45) |
| Port Console | RS-232 (TxD, RxD, GND), 4-pinowe wyjście nagłówkowe (115200, n, 8, 1) |
| • Parametry komunikacji szeregowej | |
| Bity danych | 5, 6, 7, 8 |
| Zatrzymaj bity | 1, 1.5, 2 |
| Pażystość | Brak, parzysty, nieparzysty, odstęp, st an wysoki |
| Kontrola przepływu | XON / XOFF, ADDC® (automatyczna kontrola kierunku danych) dla RS-485 |
| szybkość transmisji | 300 bps do 921,6 Kb / s |
| • Sygnały szeregowe | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD +, TxD-, RxD +, RxD-, GND |
| RS-485-4w | TxD +, TxD-, RxD +, RxD-, GND |
| RS-485-2w | Data +, Data-, GND |
| • Wejście cyfrowe | |
| Kanały wejściowe | DI x 4 |
| Napięcie wejściowe | • Logiczne 0: 0 do 0,8 V • Logiczne 1: od 2,0 do 5,5 V. |
| • Wyjście cyfrowe | |
| Kanały wyjściowe | DO x 4 |
| Prąd wyjściowy | 24 mA |
| Napięcie wyjściowe | • Logiczne 0: 0 do 0,55 V • Logiczne 1: 2,5 do 3,3 V |
| • Diody LED | |
| System | Moc x 1, Gotowy x 1 |
| LAN | Dioda LED umieszczona na złączu RJ45, 10M / Link x 1, 100M / Link x 1 |
| Serial | TxD x 1, RxD x 1 |
| Siła sygnału / programowalna | L1, L2, L3 (diody LED umieszczone na złączu RJ45) |
| • Przełączniki i przyciski | |
| Naciśnij przycisk | Początkowo skonfigurowany do ponownego uruchamiania i resetowania urządzenia do ustawień fabrycznych |
| Przełącznik DIP | Do konfiguracji rezystorów Pull-High / Pull-Low portu szeregowego i zakończenia portu CAN |
| • Charakterystyka fizyczna | |
| Obudowa | SECC + AI 5052 |
| Waga | 600 g (1,32 funta) |
| Wymiary | 57 x 136 x 100 mm (2,24 x 5,35 x 3,94 cala) |
| Montowanie | Szyna DIN, ściana (z opcjonalnym zestawem) |
| • Granice środowiskowe | |
| temperatura robocza | Modele standardowe: od -10 do 60 ° C ( szer. Temp. Od 14 do 140 ° F) Modele: • Tylko produkt: -40 do 85 ° C (-40 do 185 ° F) • Z adapterem LTE: -40 do 70 ° C (-40 do 158 ° F) • Z akcesorium WiFi: -10 do 70 ° C (Od 14 do 158 ° F) |
| Temperatura przechowywania | Modele standardowe: od -20 do 70 ° C ( szeroki zakres od -4 do 158 ° F) Szeroki Temp. Modele: od -40 do 85 ° C (od -40 do 185 ° F) |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
| Antywibracja | 2 Grms @ IEC 60068-2-64, fala losowa, 5-500 Hz, 1 godzina na oś (bez podłączonych żadnych urządzeń USB) |
| Antyszok | 20 g @ IEC 60068-2-27, pół sinusoidy, 11 ms |
| • Wymagania dotyczące zasilania | |
| Napięcie wejściowe | 9 do 48 VDC (3-stykowe listwy zaciskowe, V +, V-, SG) |
| Prąd wejściowy | 0,95 do 0,23 A |
| Pobór energii | 6 W (bez modułu komórkowego i podłączonego zewnętrznego urządzenia USB) |
| • Normy i certyfikaty | |
| Bezpieczeństwo | UL 60950-1, IEC 60950-1, EN 60950-1 |
| EMC | EN 55032/24, EN 61000-6-2 / 6-4, RCM, VCCI, EAC |
| EMI | CISPR 32, FCC Part 15B, Klasa A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Power: 0.5 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| Zielony produkt | RoHS, CRoHS, WEEE |
| • Niezawodność | |
| Narzędzia alertów | Zewnętrzny zegar czasu rzeczywistego (zegar czasu rzeczywistego) |
| Automatyczne wyzwalanie restartu | WDT External (watchdog timer) |
| • Gwarancja | |
| Okres gwarancji | 5 lat |
| Detale | Zobacz www.moxa.com/warranty |
| Specyfikacje oprogramowania | |
| • Linux | |
| OS | Moxa Industrial Linux (Debian 9) |
| Jądro | GNU / Linux 4.4 CIP |
| Powłoka systemu | DASH (domyślnie), BASH |
| Edytor tekstu | vim, nano |
| System plików | JFFS2, NFS, Ext3, Ext4, VFAT, OverlayFS, NTFS |
| Internet Protocol Suite | TCP, UDP, IPv4, IPv6, SNMPv2, v3, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL, SCP |
| Programowanie obsługi języków | PHP, Perl, Python |
| Internet Security Suite | OpenVPN, Netfilter / iptables, IPsec |
| Kryptograficzne akceleratory sprzętowe | AES, SHA, OpenSSL, generator losowy |
| Serwer WWW (Apache) | Umożliwia tworzenie stron internetowych i zarządzanie nimi; obsługuje PHP i XML |
| Serwer terminali (SSH) | Zapewnia bezpieczną szyfrowaną komunikację między dwoma niezaufanymi hostami w niezabezpieczonej sieci |
| Sieci komórkowe | • WVDIAL: dialer typu Point-to-Point, który wybiera modem i uruchamia pppd w celu połączenia z Internetem. • QMI (Qualcomm MSM Interface): biblioteka oparta na Glib do komunikacji z modemami WWAN i urządzeniami posługującymi się interfejsem Qualcomm MSM (QMI) protokół • Menedżer modemu • Narzędzie do zarządzania siecią komórkową • Narzędzie do zarządzania połączeniami Wi-Fi |
| Oprogramowanie do tworzenia aplikacji | • Toolchain ARM GNUeabihf 6.3 • krzyżowy kompilator GNU C / C • biblioteka GNU C • serwer debugowania na poziomie źródłowym GDB |
| • Moxa Industrial Linux | |
| Długoterminowa pomoc | Moxa Industrial Linux pozwala użytkownikom zachować tę samą wersję jądra i przestrzeń dla użytkowników Debiana bez konieczności częstego aktualizowania całego systemu. Ponadto usługi subskrypcji dla każdej głównej wersji systemu Linux firmy Moxa w ciągu 10-letniej fazy cyklu życia zapewniają aktualizacje zabezpieczeń i poprawki błędów |
| Solidny system plików | Solidny system plików OverlayFS zintegrowany z Moxa Industrial Linux zapewnia dodatkową ochronę podczas aktualizacji oprogramowania i obniżek. |
| Bezpieczeństwo cybernetyczne | • Moxa Industrial Linux ma wbudowane narzędzie, które pomaga programistom wdrożyć mechanizm ochrony cybernetycznej oparty na międzynarodowych standardach IEC 62443-4-2 • Aktualizacja zabezpieczeń istniejących pakietów oprogramowania: Wszystkie pakiety oprogramowania zainstalowane w serii UC-5100 mogą być automatycznie zaktualizowano za pomocą serwera Advanced Packaging Tool (APT) systemu Debian Linux lub serwera Moxa |
| Prawdziwy tryb COM | Obsługa sterownika NPort w trybie Real COM do komunikacji z serwerami urządzeń NPort |
