Modbus RTU w Elmatic EL1000: konfiguracja, rejestry, przykład sterowania start/stop i częstotliwością z poziomu PLC

29.04.2026 How to

Producent: Elmatic

Modbus RTU to sprawdzony i prosty sposób, żeby przejąć sterowanie falownikiem z poziomu PLC. W tej instrukcji pokazuję dokładnie, jak uruchomić komunikację w EL1000 tak, aby można było stabilnie wysyłać komendy pracy oraz zadawać częstotliwość z systemu nadrzędnego.

W tym poradniku przejdziemy przez poprawne okablowanie do parametrów falownika i właściwego sterowania po rejestrach.

Wymagane elementy

Master Modbus RTU – tutaj sterownik PLC Unitronics UniStream US7-B10-RA28 z modułem RS485 UAC-CX-01RS4,
Przewód RS-485, zalecany ekranowany,
Falownik Elmatic EL1000 z silnikiem.

Poprawne połączenie obwodu mocy

Instrukcja podłączenia zasilania falownika, zasilania silnika oraz zaprogramowanie podstawowych parametrów niezbędnych do prawidłowej pracy dostępna jest w artykule o szybkim starcie falownika EL1000.

Szybki start EL1000

Warstwa fizyczna RS-485

Zacznij od poprawnego okablowania RS-485: RS+ łączysz z RS+, a RS- z RS- (bez krzyżowania przewodów). Najlepiej użyj skrętki ekranowanej i prowadź ją z dala od przewodów silnikowych, żeby ograniczyć zakłócenia. EL1000 nie ma wbudowanej terminacji, więc jeśli falownik jest ostatnim urządzeniem na magistrali, dołóż na końcu linii rezystor 120 Ω.

Gdy komunikacja nadal jest niestabilna, pomocne bywa wyrównanie potencjałów - połączenie GND falownika z masą/SG modułu komunikacyjnego.

Poniższa grafika pokazuje połączenie magistrali RS485 z zaciskami modułu komunikacyjnego sterownika PLC UniStream.

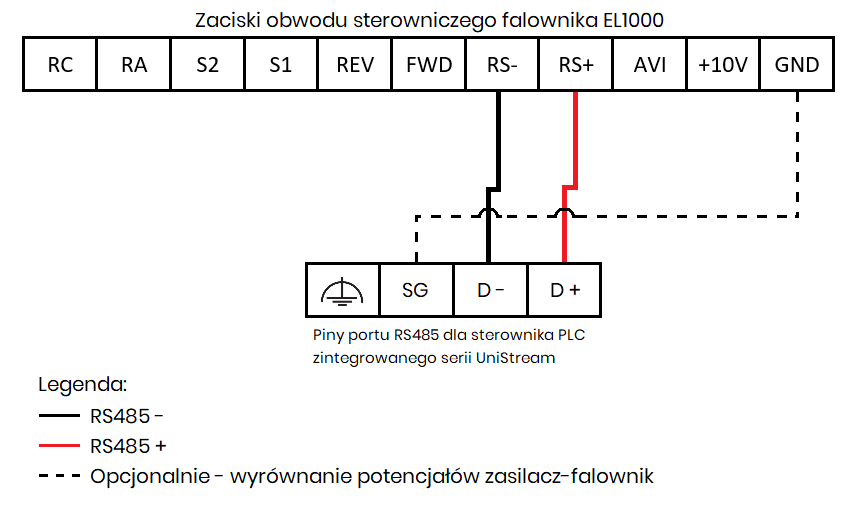

Schemat połączenia magistrali RS-485 między sterownikiem PLC UniStream a zaciskami falownika Elmatic EL1000

Sterowanie falownika z poziomu Modbus RTU

Parametry zadawania częstotliwości i poleceń sterujących

Aby w pełni sterować załączaniem/wyłączaniem pracy sterownika oraz zadawać mu częstotliwość z poziomu komunikacji MODBUS należy ustawić dwa parametry, które są za to właśnie odpowiedzialne:

P101 – Wybór źródła X zadawania częstotliwości ustawiamy na wartość 5, czyli zadawanie częstotliwości z poziomu komunikacji RS485;
P102 – Źródło sygnału start ustawiamy na wartość 2, czyli falownik będzie oczekiwał sygnału start/stop z poziomu komunikacji RS485.

O tym, gdzie należy wprowadzić parametry silnika pisałam w szybkiej instrukcji uruchomienia link.

Szybki start EL1000

Parametry komunikacji Modbus RTU

Kolejnym krokiem będzie ustawienie parametrów samej komunikacji MODBUS. Podstawowymi są zawsze:

Prędkość transmisji
Format danych
Oraz Slave ID

Dane te będzie wykorzystywał sterownik PLC do komunikacji. Wszystkie wartości są opisane w tabeli.

Parametr	Opis	Wartości	Wartość domyślna
P700	Prędkość transmisji	0: 4800bps 1: 9600bps	1
P701	Format danych	0: 8-N-1 ASCII 1: 8-E-1 ASCII 2: 8-O-1 ASCII 3: 8-N-1 RTU 4: 8-E-1 RTU 5: 8-O-1 RTU	3
P702	ID falownika	1 - 247	1

Na tym etapie możemy zakończyć konfigurację komunikacji lub uruchomić funkcję do diagnostyki utraty komunikacji.

W celu poprawnego wykonania powyższej funkcji należy ustawić czas od zerwania komunikacji do wyświetlenia błędu (P704) oraz ustawić działanie, które ma wykonać falownik w momencie wykrycia błędu (P703).

Parametr	Opis	Wartości	Wartość domyślna
P703	Informowanie o błędzie komunikacji	0: Nie informuj 1: Wyświetl błąd Co 2: Wyświetl błąd Co i zatrzymaj falownik	0
P704	Czas przerwy komunikacji	0.0 – funkcja wyłączona 0.1s – 9.99s	0

Komendy Modbus

W EL1000 do typowego sterowania po Modbus RTU wystarczą dwie funkcje:

03 (Read Holding Registers) – gdy chcesz odczytać wartości z falownika (status, parametry),
06 (Preset Single Register) – gdy chcesz zapisać jedną wartość (np. zadaną częstotliwość albo komendę start/stop).

Polecenie start oraz stop

Polecenie startu/stopu, kierunek pracy oraz tryb zatrzymania zadawany jest do rejestru 8192.

Przykład: Podanie wartości ‘10’ w systemie dziesiętnym (binarnie 0000 0000 0000 1010) do rejestru 8192 sowoduje start silnika z obrotami do przodu.

Rejestr	Adres Bitów	Komenda	Odczyt/Zapis
8192	BIT1 ~ BIT0	00B: Brak akcji 01B: Stop 10B: Start 11B: JOG Start	Zapis
	BIT2 ~ BIT3	00B: Brak akcji 01B: Obroty wsteczne 10B: Obroty do przodu 11B: Zmiana kierunku obrotów
	BIT4	0B: Brak akcji 1B: Reset alarmu
	BIT5 ~ BIT15	Zastrzeżone

Zadawanie częstotliwości

Wartość częstotliwości zadanej zapisujemy do rejestru 8193.

Przykład: Zadanie wartości 253 do rejestru 8193 spowoduje, że wartość zadana częstotliwości będzie równa 25.3 Hz.

Rejestr	Adres Bitów	Komenda	Odczyt/Zapis
8193	BIT0 ~ BIT15	Zadawanie częstotliwości Jednostka: 0.1Hz	Zapis/Odczyt

Zmiana parametrów falownika

Istnieje możliwość ustawienia innych parametrów falownika. By zmienić dany parametr, należy odnieść się do rejestru o takim samym adresie.

Przykład: Aby zmienić parametr P107 należy odnieść się do rejestru 107.

Połączenie ze sterownikiem PLC UniStream

Dalsza część opiera się na programowaniu sterownika – w tym przypadku PLC Unitronics serii UniStream.

Parametry komunikacji w falowniku EL1000 zostawiam na domyślnych wartościach. Zmienione zostały jedynie parametry od zadawania częstotliwości, zadawania sygnału start/stop i dotyczące silnika.

Parametryzacja portu szeregowego w sterowniku PLC

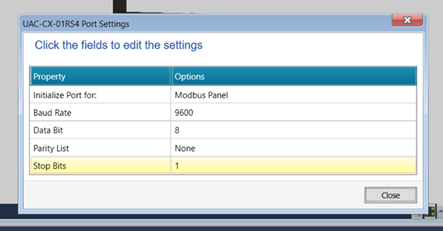

Konfiguracja parametrów portu szeregowego COM w oprogramowaniu UniLogic dla komunikacji Modbus RTU.

Konfiguracja zapisywania aperiodycznie sygnału start/stop do rejestru 8192 i wartości zadanej częstotliwości do rejestru 8193.

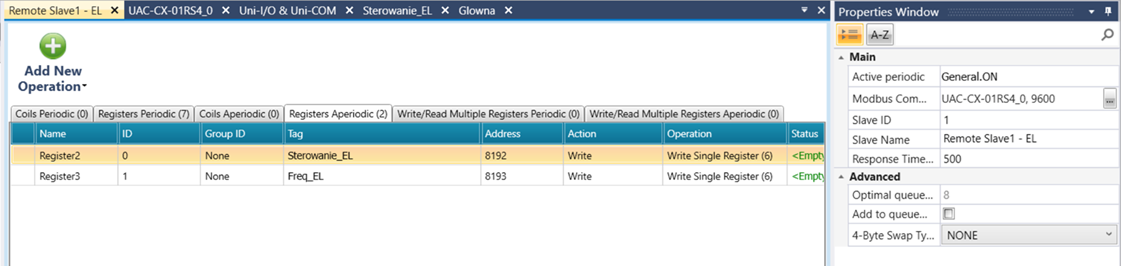

Ustawienia operacji zapisu Modbus dla rejestrów 8192 (sterowanie) i 8193 (częstotliwość) w PLC UniStream.

Dodatkowo skonfigurowany cykliczny (periodycznie) odczyt rejestrów pracy tj. Częstotliwość zadana, wyjściowa, napięcie szyny DC czy kierunek pracy.

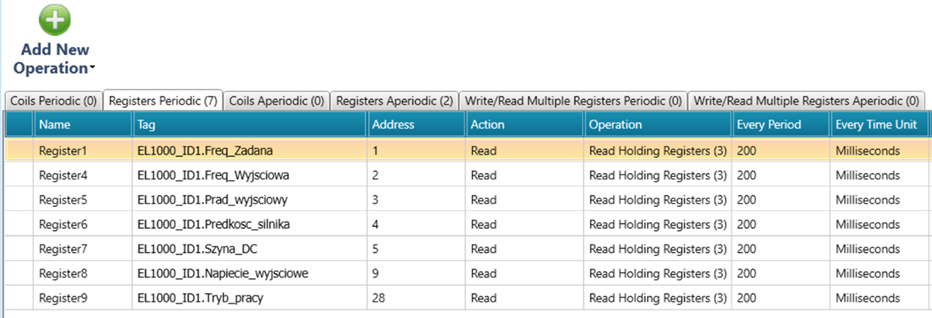

Konfiguracja periodycznego odczytu parametrów pracy falownika EL1000 (częstotliwość, napięcie DC) przez Modbus RTU.

Wywołanie startu w kierunku do przodu lub z obrotami wstecznymi w drabince:
1. Wartość 10 (dziesiętnie) zapisana do rejestru 8192 spowoduje start do przodu.
2. Wartość 6 (dziesiętnie) zapisana do rejestru 8192 spowoduje start z obrotami wstecznymi.

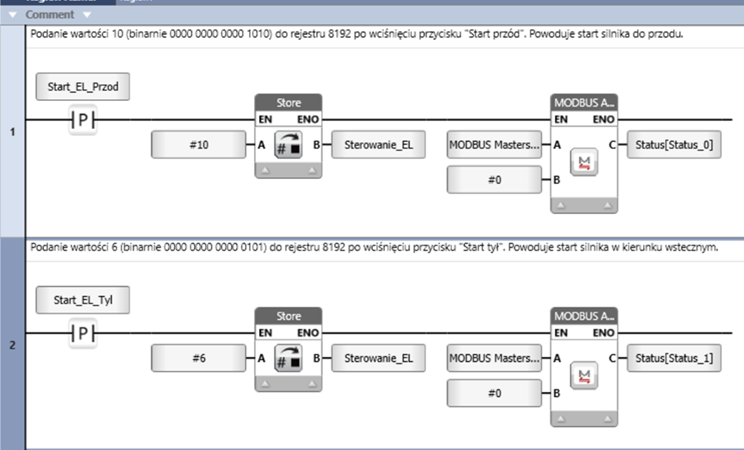

Logika drabinkowa w PLC UniStream - sterowanie startem i kierunkiem obrotów silnika przez rejestr Modbus.

Wywołanie komendy stop. Zapisanie wartości 1 (dziesiętnie) do rejestru 8192.

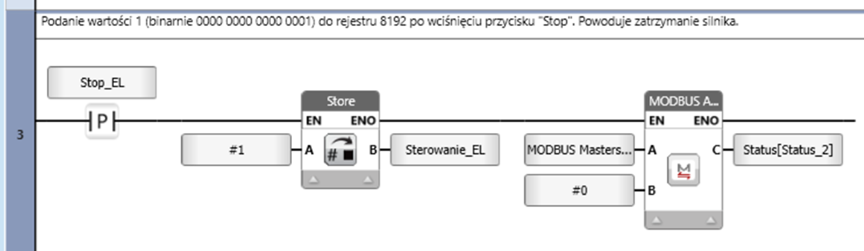

Implementacja komendy zatrzymania falownika EL1000 w programie PLC UniLogic.

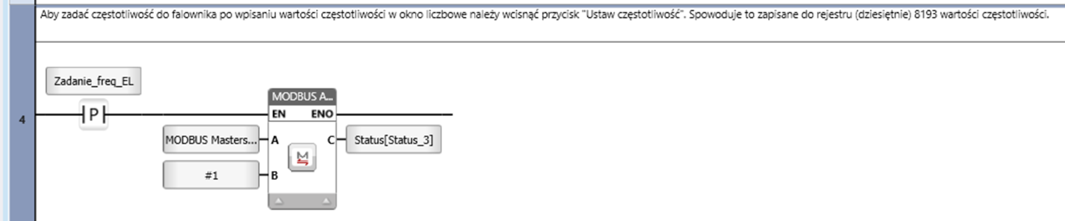

Zapisanie zadanej częstotliwości do rejestru 8193.

Blok zapisu wartości częstotliwości do rejestru 8193 falownika Elmatic EL1000 w sterowniku PLC.

Dodatkowo zostały stworzone 2 pulpity do obsługi falownika z poziomu HMI oraz wyświetlania parametrów pracy.

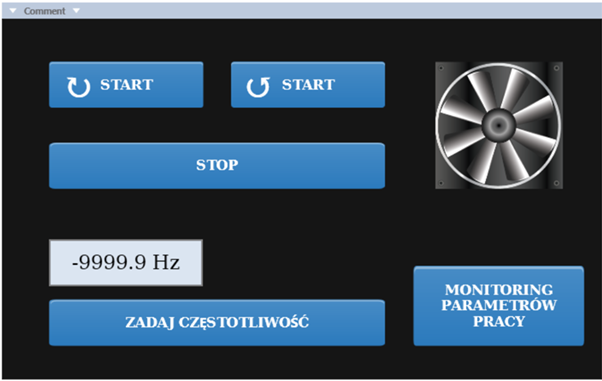

Interfejs HMI sterownika PLC do zadawania parametrów pracy i sterowania falownikiem EL1000.

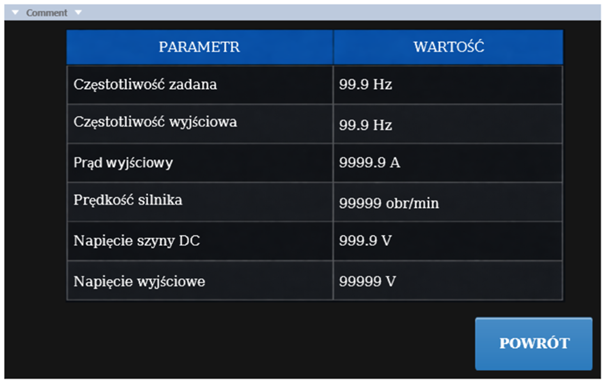

Wizualizacja statusu pracy falownika, częstotliwości wyjściowej i napięcia na panelu HMI.

Najczęstsze problemy i szybka diagnostyka

Najczęstszym problemem jest brak komunikacji pomiędzy falownikiem a sterownikiem PLC. Sprawdź:

Czy w falowniku i PLC są identyczne parametry komunikacji (prędkość i format danych);
Sprawdź Modbus ID slave w falownikach;
Czy nie zostały odwrotnie podłączone terminale RS+ i RS-

Jeśli komunikacja jest, a wysyłanie komend kończy się błędnymi statusami sprawdź:

Czy nie ma wysyłanego polecenia do falownika z każdym skanem programu (zapchana linia modbus);
Sprawdź poprawność rejestrów
Czy wartość znajduje się w zakresie danego rejestru.

Instrukcja wideo

Zobacz połączenie i działanie połączenia PLC z falownikiem EL1000 w formie instrukcji wideo.

Podsumowanie

Masz już kompletną bazę do sterowania falownikiem EL1000 po Modbus RTU. To dokładnie ten poziom, który najczęściej wystarcza, żeby wpiąć falownik w automatykę maszyny lub cały zautomatyzowany proces.
