Falownik Elmatic EL1000 jest zaprojektowany tak, żeby po wprowadzeniu kilku podstawowych parametrów był gotowy do pracy. W tym krótkim poradniku przechodzimy przez absolutne minimum:
- Poprawnie połączenie zacisków siłowych (zasilanie oraz silnik),
- Jak poruszać się po menu falownika,
- Odczyt i wprowadzenie parametrów silnika,
- Podstawowe parametry pracy falownika.
Po przejściu poprawnie przez te punkty będziesz w stanie sterować falownikiem za pomocą wbudowanego potencjometru oraz przycisków na panelu sterowania.
Spis treści
Krok 1: Podłączenie zacisków obwodu mocy
Podłączenie silnika

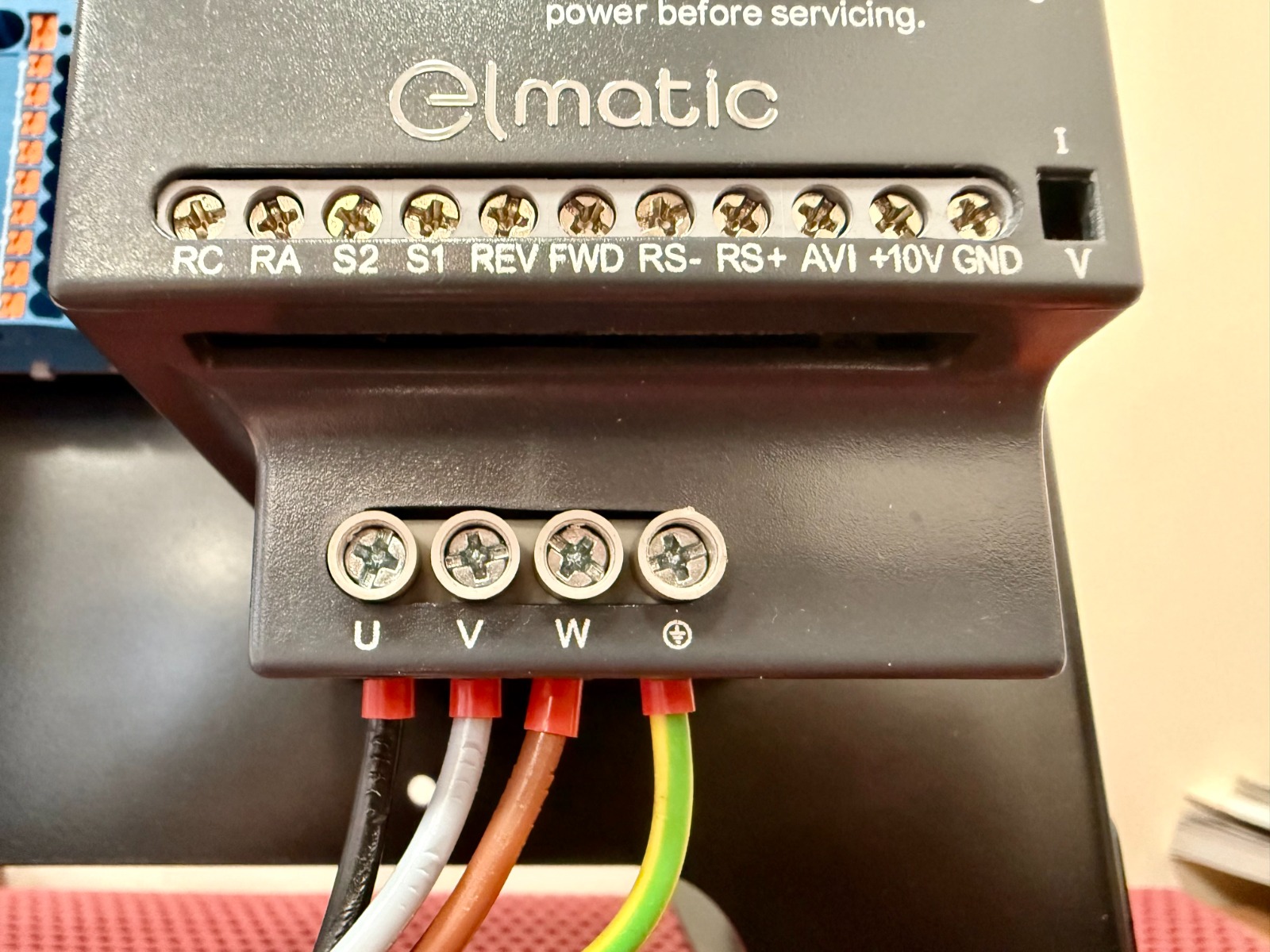

Fazy silnika podłączamy do zacisków wyjściowych falownika oznaczonych U, V, W znajdujących się w dolnej części urządzenia. Uziemienie podłączamy do zacisku ⏚.
⚠️Uwaga! Falowniki od mocy 3,7kW posiadają dodatkowo zaciski B1 i B2, które służą do podłączenia zewnętrznego rezystora hamowania.
Zanim uruchomisz napęd, sprawdź sposób połączenia uzwojeń silnika. Najczęściej schemat znajduje się na wewnętrznej stronie pokrywy puszki zaciskowej (pod osłoną zacisków).

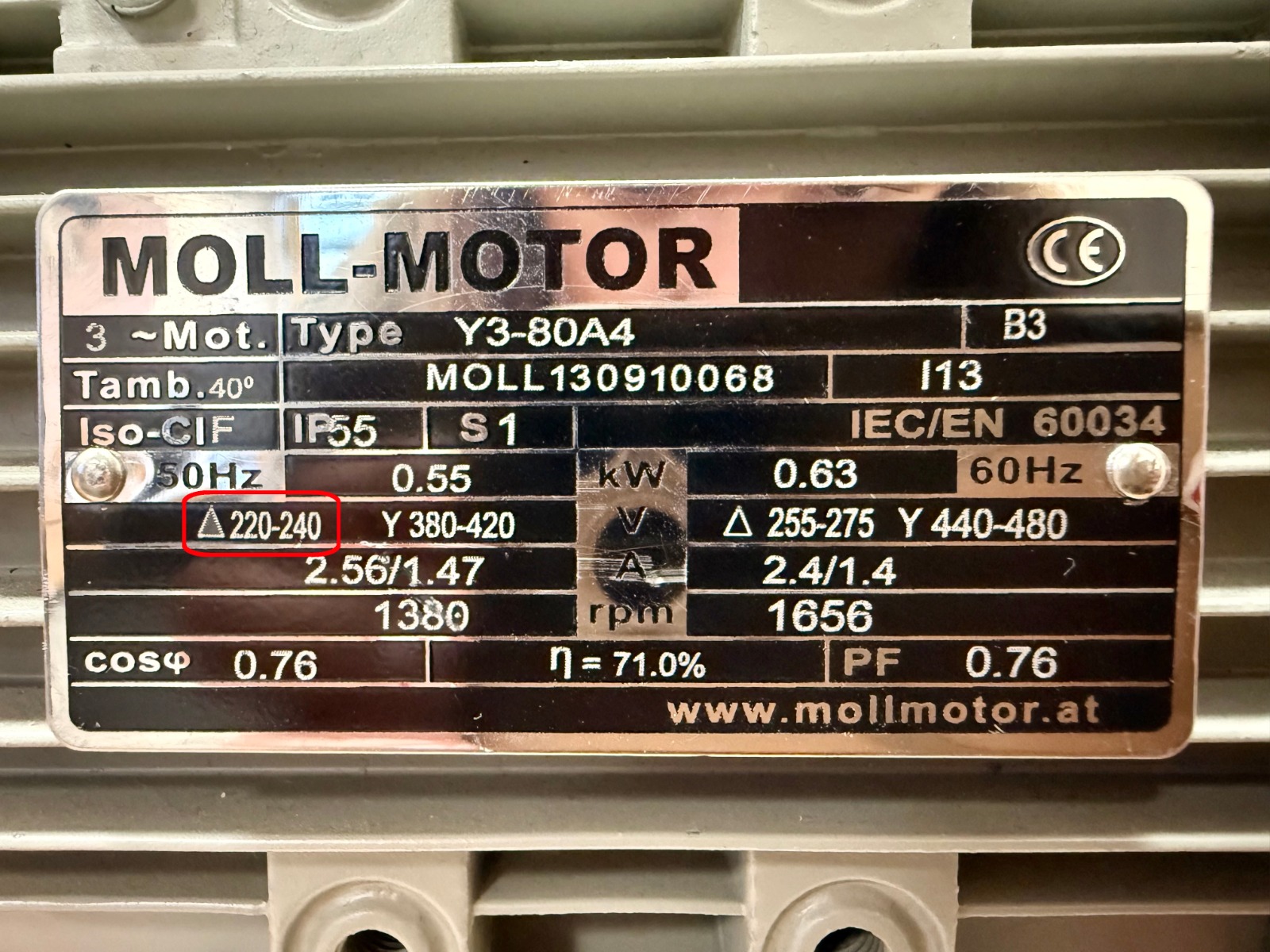

W tym artykule pokazujemy falownik zasilany z 1×230 VAC, dlatego uzwojenia łączymy w trójkąt (Δ). O tym mówi nam oznaczenie na tabliczce znamionowej.

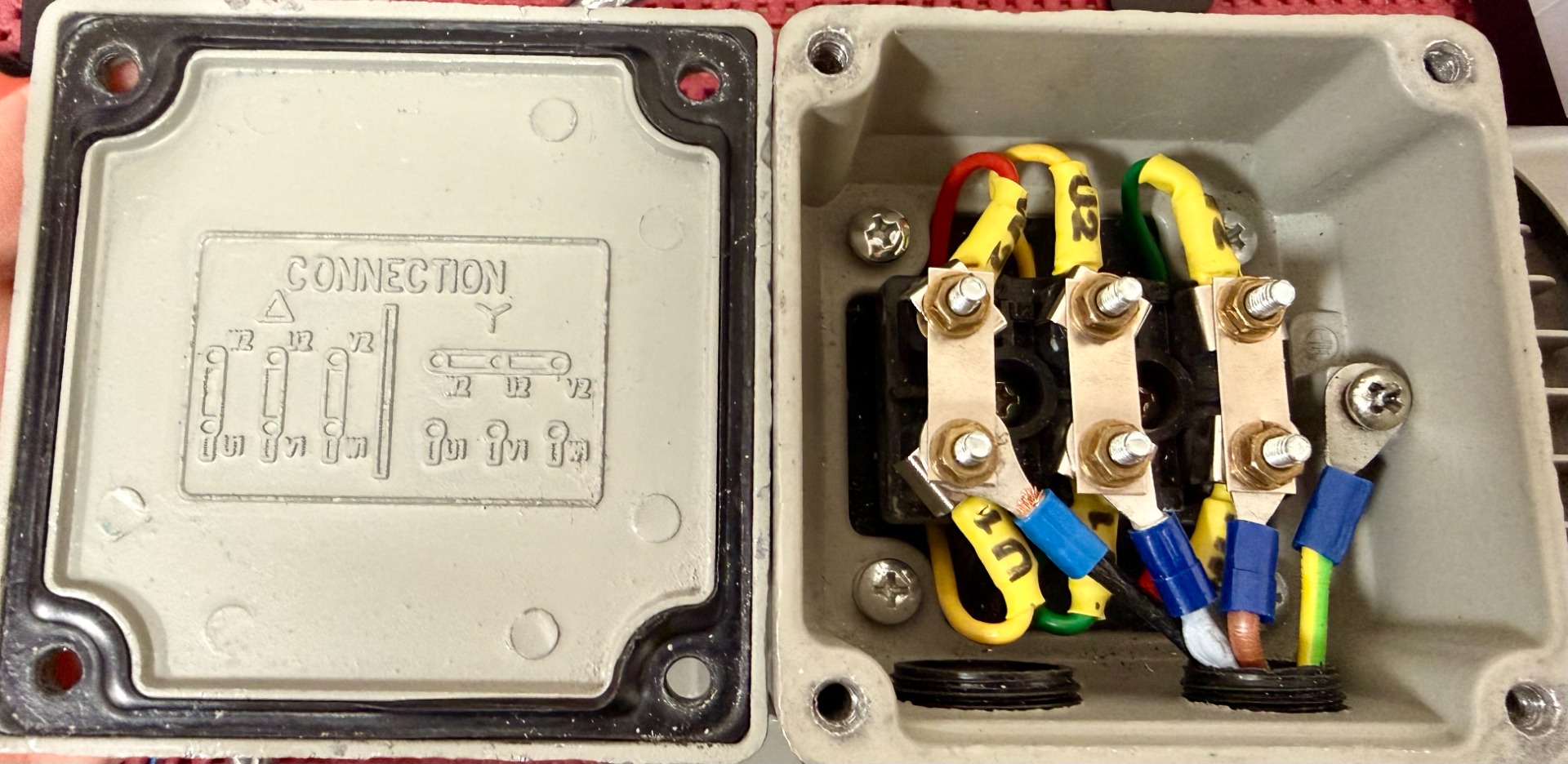

Poniższe zdjęcie przedstawia oba warianty:
- Δ (trójkąt) - standardowo dla zasilania 230 V,
- Y (gwiazda) - standardowo dla zasilania 400 V,
wraz z przykładowym ułożeniem mostków na zaciskach silnika.
Podłączenie zasilania falownika
Zasilanie falownika EL1000 podłączamy:

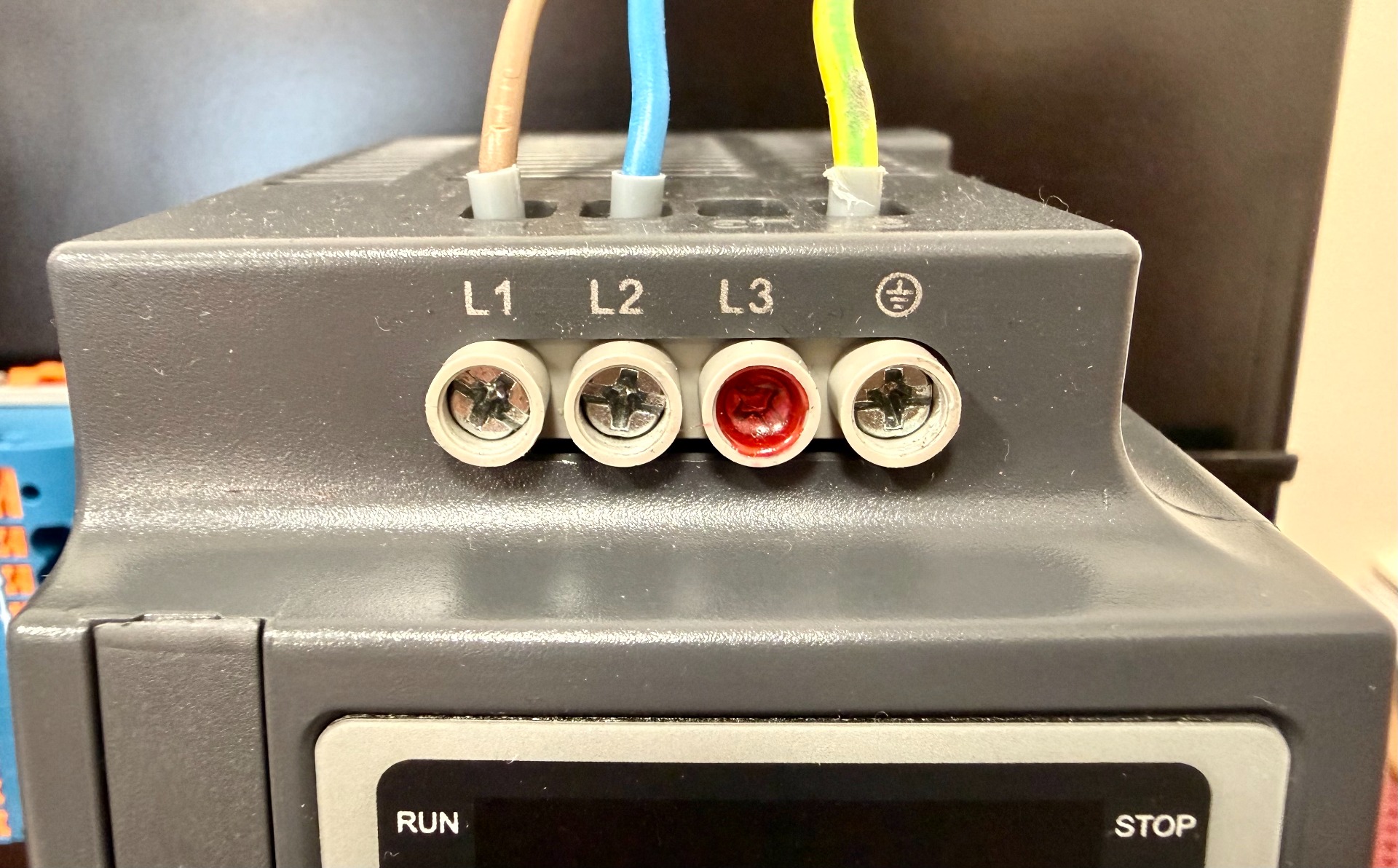

- wersja 1-fazowa 230VAC: L1, L2
- wersja 3-fazowa 400VAC: L1/R, L2/S, L3/T;
Uziemienie podłączamy do zacisku ⏚.
Krok 2: Wpisz parametry silnika z tabliczki
Z tabliczki znamionowej silnika przepisujesz wartości do poniższych parametrów:
| Parametr | Co wpisujesz | Wartość domyślna |
|---|---|---|
| P209 | Napięcie znamionowe silnika | Dla 1x230VAC: 220.0V Dla 3x400VAC: 380.0V |
| P210 | Prąd znamionowy silnika | Zależy od modelu |
| P212 | Prędkość znamionowa silnika | 1460 |
| P215 | Częstotliwość znamionowa silnika | 50.00 Hz |
Jeśli znasz więcej wartości dodatkowo możesz podać parametry:
| Parametr | Co wpisujesz | Wartość domyślna |
|---|---|---|
| P211 | Prąd biegu jałowego (100% odpowiada wartości P210) | 50% |
| P213 | Liczba biegunów silnika | 4 |
| P214 | Znamionowy poślizg | 2.50 Hz |
Gdzie znaleźć wartości znamionowe silnika
Opis wszystkich parametrów, które znajdują się na tabliczce znamionowej silnika są szczegółowo opisane w artykule: Co możemy odczytać z tabliczki znamionowej silnika elektrycznego.

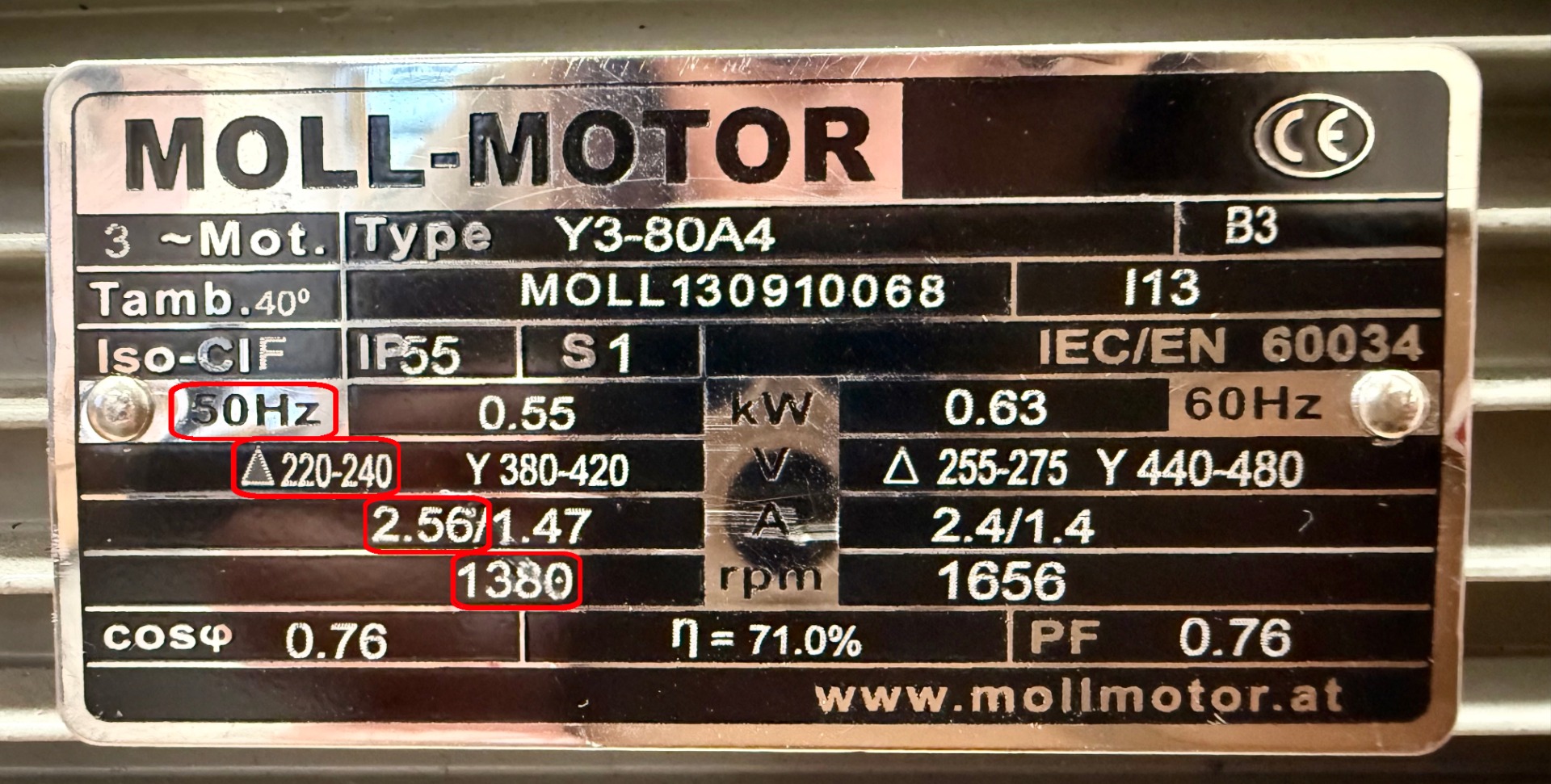

Poniżej zostały zaznaczone wartości dla silnika użytego w artykule przy współpracy z falownikiem zasilanym 1x230VAC.
Procedura wpisania parametrów silnika krok po kroku:
Dobra praktyka! Przed rozpoczęciem właściwego programowania falownika warto przywrócić go do ustawień fabrycznych. W tym celu ustaw wartość parametru P117 = 8 i zatwierdź przyciskiem ENTER/DISP przez 2 s.
- Wejdź w tryb programowania przyciskiem PRG/RESET. Prawidłowe wejście wyświetli parametr P000.
- Strzałkami wybierz parametr P209. ENTER/DISP przełącza pozycję edycji (jedności/dziesiątki/setki).
- Przytrzymaj ENTER/DISP przez 2 s, aby wejść w tryb edycji.
- Ustaw wartość strzałkami i zatwierdź przyciskając ENTER/DISP przez 2 s, żeby ją zapisać. Poprawne zapisanie spowoduje wyświetlenie kolejnego parametru, czyli P210.
- Analogicznie wprowadź wartości parametrów P210, P212 oraz P215.
⚠️Uwaga! Jeżeli na wyjściu falownika potrzebujesz:
- napięcia 1x230 V, ustaw parametr P109 na 230,0 V. Domyślna wartość to 220V.
- napięcia 3x400 V, ustaw parametr P109 na 400,0 V. Domyślna wartość to 380V.
Limity prędkości i czasy przyspieszania/hamowania
W niektórych aplikacjach warto ustawić minimalny lub maksymalny limit częstotliwości, żeby napęd nie pracował poza bezpiecznym zakresem. Przykład: pompa z silnikiem chłodzonym wyłącznie wbudowanym wentylatorem. Przy zbyt niskiej prędkości wentylator wytwarza zbyt mały przepływ powietrza, co może pogorszyć chłodzenie silnika. W takiej sytuacji ustawiasz minimalną częstotliwość (np. 20 Hz), aby zapobiec pracy poniżej wartości, przy której chłodzenie jest niewystarczające.
W ten sam sposób możemy zmienić czas w jakim aplikacja rozpędzi się do maksymalnej wartości lub wyhamuje do 0.
| Parametr | Opis | Wartość domyślna |
|---|---|---|
| P105 | Częstotliwość maksymalna | 50.0 Hz |
| P106 | Częstotliwość minimalna | 0.0 Hz |
| P107 | Czas przyspieszania 1 | Zależy od modelu (czas wyrażony w sekundach) |
| P108 | Czas hamowania 1 | Zależy od modelu (czas wyrażony w sekundach) |
Test działania
Poniżej kroki do wykonania, aby sprawdzić poprawność ustawionych parametrów.
- Pokręć wbudowanym potencjometrem. Przy zadanej wartości częstotliwości oznaczonej jako „F” na panelu wartość powinna się zmieniać.
Jeśli widzisz literę P wyjdź z trybu programowania przyciskiem PRG/RESET. Jeśli widzisz inne wartości wciśnij kilka razy ENTER/DISP, aż do momentu wyświetlenia się wartości z literą „F”.
- Uruchom falownik przyciskiem RUN/STOP. Oczekujemy, że falownik zacznie rozpędzać się do wartości zadanej z wbudowanego potencjometru z czasem zadanym w P107.
Jeśli falownik kręci się w odwrotną stronę należy:
- Zatrzymać falownik przyciskiem RUN/STOP.
- Wyłączyć zasilanie falownika oraz poczekać na rozładowanie kondensatorów.
- Zamienić 2 dowolne fazy zasilania silnika: U, V, W.
- Ponownie uruchomić falownik i przetestować kierunek działania.
Instrukcja wideo
Zobacz instrukcję szybkiego uruchomienia w formacie wideo:
Dodatkowe instrukcje uruchomieniowe
Powyższa instrukcja jest bazą do dalszej pracy z urządzeniem. Teraz wybierz sposób sterowania pod swoją aplikację:
- Start/Stop z przycisków zewnętrznych i sterowanie 3-przewodowe,
- Zadawanie częstotliwości wejściem analogowym (AVI),
- Komunikacja ze sterownikiem PLC po Modbus RTU,
- Regulator PID (regulacja dla pomp/wentylatorów)
Jeśli chcesz dobrać falownik lub sprawdzić serię, przejdź na stronę falowników:
