Przemiennik częstotliwości Elmatic EL1000 to kompaktowe urządzenie o stopniu ochrony IP20, przeznaczone do instalacji w szafach sterowniczych, z wygodną opcją montażu na szynie DIN dla mocy do 5,5 kW. Napęd ten wykorzystuje skalarne sterowanie U/f, co czyni go idealnym, wysoce niezawodnym wyborem do standardowych aplikacji przemysłowych, takich jak przenośniki taśmowe, wentylatory i systemy pompowe.
Niewątpliwą zaletą serii EL1000 jest bardzo prosta konfiguracja oraz bogate wyposażenie standardowe, które pozwala na uniknięcie dodatkowych kosztów. Urządzenie posiada na panelu wbudowany potencjometr, zintegrowany regulator PID z funkcją uśpienia, obsługę sieci Modbus RTU oraz funkcję wielobiegową Multispeed.
Niniejszy artykuł pełni rolę centralnej bazy wiedzy, gromadzącej techniczne instrukcje „krok po kroku”, które przeprowadzą Cię przez pełny proces wdrożenia napędu. Zamiast przeszukiwać dziesiątki stron dokumentacji, otrzymujesz tutaj logicznie uporządkowaną ścieżkę konfiguracji.
- Połączenie: Dowiesz się, jak poprawnie podłączyć zasilanie oraz wprowadzić parametry znamionowe silnika, aby zapewnić jego długą i bezawaryjną pracę.
- Sterowanie i komunikacja: Poznasz metody zadawania prędkości: od prostego potencjometru analogowego, przez sterowanie impulsowe, aż po zarządzanie z poziomu sterowników PLC i komunikacji Modbus.
- Optymalizacja procesów: Zrozumiesz, jak wykorzystać wbudowaną funkcję PID do stabilizacji parametrów fizycznych (np. ciśnienia czy temperatury) w stałych procesach oraz automatycznego restartu po zaniku zasilania.
Spis treści
Pierwsze kroki i uruchomienie
Prawidłowe podłączenie i konfiguracja parametów silnika to fundament stabilnej pracy całego układu napędowego. W tej części dowiesz się, jak bezpiecznie przygotować urządzenie do pierwszego załączenia oraz zapewnić długą i bezawaryjną pracę.
Artykuł zawiera przejrzyste schematy podłączenia zasilania oraz silnika wraz z instrukcją nawigacji po panelu sterowania. Wyjaśniamy w nim krok po kroku proces wprowadzania danych z tabliczki znamionowej silnika do parametrów z grupy P2. Poznasz również fabryczne ustawienia sterowania start/stop, które pozwolą Ci na błyskawiczne uruchomienie aplikacji.
Sterowanie lokalne - przyciski i wejście analogowe
Sterowanie z przycisków
Zastosowanie przycisków to jedno z najpopularniejszych rozwiązań w sterowaniu maszynowym. Taki układ pozwala na szybką i skuteczną realizację funkcji start/stop.
W tym artykule poznasz zasady działania sterowania 3-przewodowego, które pozwala na obsługę falownika za pomocą standardowych przycisków. Wyjaśniamy, jak skonfigurować parametry wejść cyfrowych oraz jak poprawnie połączyć styki NO (Start) i NC (Stop), aby zapewnić pełną kontrolę nad pracą silnika.
Również wyjaśniamy domyślne ustawienie wejść cyfrowych w EL1000.
Wejście analogowe i potencjometr
Płynna regulacja prędkości obrotowej jest kluczowa w aplikacjach wymagających precyzyjnego dostosowania tempa pracy do aktualnych potrzeb procesu. Wykorzystanie wejść analogowych pozwala na łatwą integrację falownika z zewnętrznymi zadajnikami lub nadrzędnymi systemami sterowania.
Poradnik krok po kroku wyjaśnia, jak podłączyć zewnętrzny potencjometr o rezystancji do wejścia analogowego falownika. Dowiesz się również, jak skonfigurować parametry odpowiedzialne za wybór źródła częstotliwości oraz jak skalować sygnały analogowe napięciowe (0-10V) i prądowe (4-20mA).
Integracja z systemami automatyki - komunikacja Modbus RTU

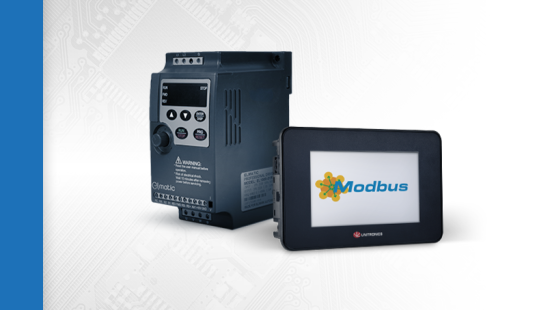

Dzięki wbudowanej obsłudze protokołu Modbus RTU przez interfejs RS-485, model EL1000 może stać się integralną częścią sieci przemysłowej, współpracując ze sterownikami PLC lub innymi nadrzędnymi systemami.
W tej części bazy wiedzy znajdziesz szczegółową mapę rejestrów oraz instrukcję konfiguracji parametrów takich jak adres urządzenia, prędkość transmisji czy format danych. Wyjaśniamy na konkretnych przykładach, jak poprawnie realizować polecenia RUN/STOP oraz w jaki sposób zdalnie zadawać częstotliwość pracy silnika poprzez protokół komunikacyjny Modbus RTU.
Zaawansowana kontrola procesu - regulator PID
Regulator PID umożliwia automatyczną stabilizację procesów fizycznych, takich jak ciśnienie czy temperatura, bez konieczności ciągłej ingerencji operatora. Dzięki niemu napęd potrafi samodzielnie i precyzyjnie reagować na zmiany w układzie, dostosowując swoją prędkość tak, aby utrzymać zadaną wartość docelową.
Z tego poradnika dowiesz się, jak poprawnie skonfigurować pętlę sprzężenia zwrotnego oraz wybrać źródła sygnału zadanego i zwrotnego. Również znajdziesz tam informację jak uruchomić funkcję "Sleep".
Dodatkowe funkcjonalności
Automatyczne uruchomienie po powrocie zasilania
Zapewnienie ciągłości procesów przemysłowych po niespodziewanych przerwach w dostawie energii jest kluczowe dla zachowania wysokiej wydajności produkcji. Falowniki Elmatic serii EL1000 umożliwiają automatyczne wznowienie pracy bez konieczności manualnej interwencji operatora, co pozwala na błyskawiczny powrót systemu do normalnego trybu działania po przywróceniu napięcia.
W tym poradniku szczegółowo omawiamy konfigurację parametrów odpowiedzialnych za bezpieczny restart napędu po awarii zasilania. Dowiesz się z niego również, jak działają mechanizmy ochrony przed niekontrolowanym startem, które blokują reakcję urządzenia na aktywne sygnały wejściowe bezpośrednio po załączeniu zasilania, co znacząco podnosi poziom bezpieczeństwa personelu i maszyn.
Podsumowanie i wsparcie techniczne
Seria EL1000 to nie tylko kompaktowe wymiary, ale przede wszystkim gwarancja prostej konfiguracji, którą można przeprowadzić w kilka minut. Urządzenia te oferują szereg wbudowanych funkcjonalności, takich jak regulator PID, komunikacja Modbus czy sterowanie trójprzewodowe, co czyni je wszechstronnym rozwiązaniem dla systemów pompowych, wentylacyjnych i przenośników.
Wybierając markę Elmatic, zyskujesz:
- Realne oszczędności: Optymalizacja prędkości pracy pomp i wentylatorów pozwala na znaczną redukcję zużycia energii elektrycznej.
- Niezawodność: Produkty te od lat pracują bezawaryjnie w trudnych warunkach przemysłowych, takich jak wysoka temperatura czy wilgotność.
- Wsparcie 360°: Jako dystrybutor z wartością dodaną, Elmark Automatyka zapewnia pomoc na każdym etapie – od doboru urządzenia, przez pomoc techniczną w trakcie uruchomienia, aż po lokalny serwis gwarancyjny i pogwarancyjny.
Skorzystaj z opcji bezpłatnego wypożyczenia falownika Elmatic na 14 dni w ramach Proof of Concept. W tym czasie możesz liczyć na pełne wsparcie naszego eksperta w zakresie instalacji i programowania urządzenia.
