UWAGA: Model AWK-4131-M12 jest wycofywany z oferty producenta. Dostępny zamiennik to AWK-4131A |
Archiwalne

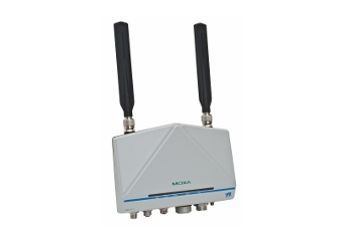

AWK-4131
Access Point/AP Client/Bridge IEEE 802.11a/b/g/n do zastosowań w warunkach zewnętrznych
Producent: MOXA
Producent: MOXA
- Standard IEEE 802.11 a/b/g/n
- Port gigabitowy combo M12/SFP
- Redundantne wejście zasilania 24VDC lub zasilanie w standardzie PoE
- Wysoki poziom bezpieczeństwa dzięki WEP/WPA/WPA2/802.11X oraz filtr adresów MAC
- Funkcja Turbo Roaming
- Szeroki zakres temperatur pracy oraz metalowa obudowa IP67
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Opis
AWK-4131 to najnowszy punkt dostępowy firmy Moxa, przeznaczony do zastosowań w aplikacjach przemysłowych, wymagających łączności bezprzewodowej w warunkach out-door oraz wysokiej przepustowości. Dzięki możliwości pracy w standardzie IEEE 802.11n teoretyczna przepustowość została zwiększona do 300Mbit/sek. AWK-4131 podobnie jak pozostałe urządzenia z tej serii może pracować w trybie Access Point/AP Client/Bridge, do szyfrowania danych wykorzystać można mechanizmy WEP, WPA, WPA2, ponadto istnieje możliwość kontroli dostępu do sieci za pomocą serwera Radius (IEEE 802.11X) lub poprzez filtrowanie adresów MAC.
Zaimplementowano również funkcję Turbo Roaming, przyspieszająca proces przełączania się klienta pomiędzy różnymi punktami dostępowymi. AWK-4131 wyposażony został w dwie odkręcane anteny, dzięki czemu można je zastąpić antenami o większym zysku (np. kierunkowymi). Rozwiązanie takie umożliwia transmisję na odległość nawet do 10km. Dodatkową zaletą urządzenia są zintegrowane wejścia/wyjścia cyfrowe, służące do monitoringu i alarmowania.
Najnowszy punkt dostępowy firmy Moxa to urządzenie zaprojektowane do działania w warunkach zewnętrznych lub wszędzie tam, gdzie wymagana jest szczelna i wytrzymała konstrukcja. Urządzenie wyposażone zostało w metalową obudowę o stopniu ochrony IP67 oraz możliwość pracy w szerokim zakresie temperatur -40...75 stopni Celsjusza, redundantne wejście zasilania 24VDC lub zasilanie PoE (Power over Ethernet).
Aby ułatwić dobór anten do urządzeń z serii AWK oraz obliczenie dopuszczalnego dystansu transmisji firma Moxa opracowała aplikację Moxa WLAN Calculator dostępną na stronie producenta. Prosimy pamiętać iż obliczenia dokonywane za pomocą tej aplikacji mają jedynie charakter orientacyjny, gdyż nie uwzględniają zakłóceń elektromagnetycznych i przeszkód mogących występować na drodze sygnału.
Cechy charakterystyczne
- Praca w standardach 802.11a/b/g/n
- WEP (64-bit oraz 128-bit)
- WPA/WPA2
- możliwość blokady rozgłaszania identyfikatora SSID
- autoryzacja na podstawie weryfikacji adresu MAC
- IEEE 802.1X/RADIUS
- Funkcja Turbo Roaming
- Zakres temperatury pracy od -40 do +75°C
- obudowa o stopniu ochrony IP67
- Redundantne wejście zasilania lub zasilanie w standardzie PoE
- Złącza M12 zabezpieczające przed wstrząsami i wibracjami
- upgrade firmware'u poprzez HTTP
- zarządzenie w oparciu o stronę Web
- obsługa SNMP
Specyfikacja
- WLAN
| Standards | IEEE 802.11a/b/g/n for Wireless LAN IEEE 802.11i for Wireless Security IEEE 802.3 for 10BaseT(X) IEEE 802.3u for 10/100BaseT(X) IEEE 802.3ab for 1000BaseT IEEE 802.3af for Power-over-Ethernet IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1Q VLAN |
| Spread Spectrum and Modulation (typical) | - DSSS with DBPSK, DQPSK, CCK - OFDM with BPSK, QPSK, 16QAM, 64QAM - 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, - DBPSK @ 11 Mbps - 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps, QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps - 802.11n: 64QAM @300 bps to BPSK @ 6.5 Mbps (multiple rates supported) |
| Operating Channels (central frequency) | US: 2.412 to 2.462 GHz (11 channels) 5.18 to 5.24 GHz (4 channels) EU: 2.412 to 2.472 GHz (13 channels) 5.18 to 5.24 GHz (4 channels) JP: 2.412 to 2.472 GHz (13 channels, OFDM) 2.412 to 2.484 GHz (14 channels, DSSS) 5.18 to 5.24 GHz (4 channels for W52) |
| Security | - SSID broadcast enable/disable - Firewall for MAC/IP/Protocol/Port-base filtering - 64-bit and 128-bit WEP encryption, WPA /WPA2 Personal and Enterprise (IEEE 802.1X/RADIUS, TKIP and AES) |
| Transmission Rates | 802.11b: 1, 2, 5.5, 11 Mbps 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps 802.11n: 6 to 300 Mbps (multiple rates supported) |
| TX Transmit Power | For hardware revisions 1.1: 802.11b: Typ. 23?1.5 dBm @ 1 to 11 Mbps 802.11g: Typ. 20?1.5 dBm @ 6 to 24 Mbps, Typ. 19?1.5 dBm @ 36 Mbps, Typ. 18?1.5 dBm @ 48 Mbps, Typ. 17?1.5 dBm @ 54 Mbps 802.11a: Typ. 18?1.5 dBm @ 6 to 24 Mbps, Typ. 16?1.5 dBm @ 36 to 48 Mbps, Typ. 15?1.5 dBm @ 54 Mbps For hardware revision 1.0: 802.11b: Typ. 18?1.5 dBm @ 1 to 11 Mbps 802.11g: Typ. 18?1.5 dBm @ 6 to 24 Mbps, Typ. 16?1.5 dBm @ 36 to 48 Mbps, Typ. 15?1.5 dBm @ 54 Mbps 802.11a: Typ. 16?1.5 dBm @ 6 to 24 Mbps, Typ. 14?1.5 dBm @ 36 to 48 Mbps, Typ. 13?1.5 dBm @ 54 Mbps |
| RX Sensitivity | For hardware revisions 1.1: 802.11b: -97 dBm @ 1 Mbps, -94 dBm @ 2 Mbps, -92 dBm @ 5.5 Mbps, -90 dBm @ 11 Mbps 802.11g: -93 dBm @ 6 Mbps, -91 dBm @ 9 Mbps, -90 dBm @ 12 Mbps, -88 dBm @ 18 Mbps, -84 dBm @ 24 Mbps, -80 dBm @ 36 Mbps, -76 dBm @ 48 Mbps, -74 dBm @ 54 Mbps 802.11a: -90 dBm @ 6 Mbps, -89 dBm @ 9 Mbps, -89 dBm @ 12 Mbps, -85 dBm @ 18 Mbps, -83 dBm @ 24 Mbps, -79 dBm @ 36 Mbps, -75 dBm @ 48 Mbps, -74 dBm @ 54 Mbps For hardware revision 1.0: 802.11b: -92 dBm @ 1 Mbps, -90 dBm @ 2 Mbps, -88 dBm @ 5.5 Mbps, -84 dBm @ 11 Mbps 802.11g: -87 dBm @ 6 Mbps, -86 dBm @ 9 Mbps, -85 dBm @ 12 Mbps, -82 dBm @ 18 Mbps, -80 dBm @ 24 Mbps, -76 dBm @ 36 Mbps, -72 dBm @ 48 Mbps, -70 dBm @ 54 Mbps 802.11a: -87 dBm @ 6 Mbps, -86 dBm @ 9 Mbps, -85 dBm @ 12 Mbps, -82 dBm @ 18 Mbps, -80 dBm @ 24 Mbps, -76 dBm @ 36 Mbps, -72 dBm @ 48 Mbps, -70 dBm @ 54 Mbps |
| TX Transmit Power MIMO | 802.11a/n (20/40 MHz): MCS15 20 MHz: Typ. 13 dBm (? 1.5 dBm) MCS15 40 MHz: Typ. 12 dBm (? 1.5 dBm) 802.11g/n (20/40 MHz): MCS15 20 MHz: Typ. 14 dBm (? 1.5 dBm) MCS15 40 MHz: Typ. 13 dBm (? -1.5 dBm) |
| RX Sensitivity MIMO | 802.11a/n: -68 dBm @ MCS15 40 MHz, -70 dBm @ MCS7 40 MHz, -69 dBm @ MCS15 20 MHz, -71 dBm @ MCS7 20 MHz 802.11g/n: -68 dBm @ MCS15 40 MHz, -70 dBm @ MCS7 40 MHz, -69 dBm @ MCS15 20 MHz, -71 dBm @ MCS7 20 MHz> |
- Protokoły
| General Protocols | Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP |
| AP-only Protocols | ARP, BOOTP, DHCP, STP/RSTP (IEEE 802.1D/w) |
- Interfejsy
| Default Antenna | 2 dual-band omni-directional antennas, 5 dBi at 2.4 GHz, 2 dBi at 5 GHz, N-type (male) |
| Connector for External Antennas | N-type (female) |
| LAN Port | 1, 10/100/1000BaseT(X), auto negotiation speed (M12 female type) |
| Fiber port | 1, 1000BaseSFP slot |
| Console | RS-232 (waterproof RJ45-type) |
| LED Indicators | PWR, FAULT, STATE, WLAN, LAN |
| Alarm Contact (digital output, M12 female connector) | 1 relay output with current carrying capacity of 1 A @ 24 VDC |
| Digital Inputs (M12 female connector) | 2 electrically isolated inputs +13 to +30 V for state '1' +3 to -30 V for state '0' Max. input current: 8 mA |
- Zasilanie
| Input Voltage | 12 to 48 VDC, redundant dual DC power inputs or 48 VDC Power-over-Ethernet (IEEE 802.3af compliant) |
| Power Consumption | 12 to 48 VDC, 890mA (max.) |
| Connection | M12 connector with A-coding |
| Reverse Polarity Protection | Present |
- Obudowa
| Housing | Metal, IP68 protection |
| Weight | 1.8 kg |
| Dimensions | 224 x 147.7 x 64.5 mm |
| Installation | Wall mounting (standard), DIN-Rail mounting (optional), pole mounting (optional) |
- Warunki środowiskowe
| Operating Temperature | -40 to 75°C (-40 to 167°F) |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
- Certyfikaty
| EMC | EN 301 489-1/17, FCC Part 15 Subpart B Class B, EN 55022/55024 |
| Environmental/EMC Compliancy | EN50155, EN50121-1/-4, Directive 72/245/EEC (for e/M mark) |
| Safety | UL 60950-1, EN 60950-1 |
| Rail Traffic | EN 50155, EN 50121-1/4 |
| Radio | EN 300 328, EN 301 893, DSPR (Japan) |
| Note | Please check Moxa?s website or contact distributor for the most up-to-date certification status. |
