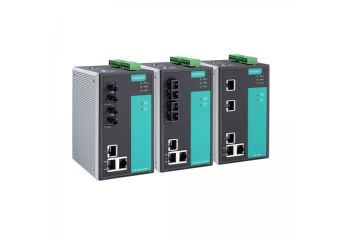

EDS-505A

W celu zapewnienia sprawnego działania całego systemu niezbędne jest zachowanie nieprzerwanej komunikacji pomiędzy wszystkimi jego elementami. Seria switchy Ethernetowych firmy Moxa o symbolu EDS-505A to urządzenia zaprojektowane właśnie do zapewniania niezawodnej komunikacji w sieciach. Jest to zagwarantowane dzięki zaimplementowanemu protokołowi MOXA Turbo Ring V2 , pozwalającemu na tworzenie sieci Ethernet w architekturze pierścienia (ang. ring). W przypadku, gdy jakieś połączenie w pierścieniu zostanie przerwane, protokół natychmiast rekonfiguruje sieć i przenosi cały ruch na sprawną ścieżkę w pierścieniu w czasie nie dłuższym niż 20ms (nawet przy pełnym obciążeniu połączeń). Urządzenie posiada również wiele innych protokołów połączeń redundantnych takich jak STP/RSTP czy Turbo Chain.

Switche serii MOXA EDS-505A zostały wyposażone w 5 portów Ethernet z interfejsami do skrętki i światłowodów. Posiadają one bardzo zaawansowaną funkcjonalność umożliwiającą inteligentne i deterministyczne sterowanie sieciami Ethernet np.: QoS (przesyłanie pakietów zgodnie z ich priorytetami), 802.1Q VLAN, Port-Based VLAN (wygodne planowanie i dzielenie sieci na mniejsze podsieci), 801.1X, SSL, SNMP V1/V2c/V3 (możliwość integracji z systemami SCADA/HMI), IGMP Snooping (filtrowanie pakietów multicast), Port Trunking, Port Mirroring oraz RMON. Cenną cechą jest ponadto system aktywnego przekazywania informacji o stanie sieci poprzez: przekaźniki alarmowe, wysyłanie wiadomości e-mail lub przy wykorzystaniu pułapek SNMP. Zarządzanie switchami odbywa się w bardzo przyjazny sposób poprzez stronę Web, konsolę szeregową/Telnet lub też oprogramowanie administracyjne.
Przełączniki EDS-505A przystosowane są do pracy w trudnych warunkach przemysłowych (m.in. temperatura pracy nawet -40...+75°C w przypadku wersji rozszerzonych, aluminiowa obudowa IP30). Brak elementów ruchomych, typu wentylatory, gwarantuje bardzo długi okres bezawaryjnej pracy. Dodatkowo switche te zostały wyposażone w redundantne wejście zasilania, natomiast montaż odbywa się na szynie DIN.
Switche serii MOXA EDS-505A to przełączniki producenta urządzeń do przemysłowych sieci o wieloletniej tradycji i doświadczeniu, przeznaczone do instalacji w miejscach, gdzie niezawodność i pewność działania sieci komunikacyjnych stanowią zagadnienia kluczowe.

Cechy charakterystyczne

• Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o bardzo wygodnej konfiguracji i maks. czasie rekonfiguracji 20 ms przy pełnym obciążeniu) lub RSTP/STP (IEEE802.1W/D), MSTP
• Moxa Turbo Ring Coupling (redundantne łączenie ze sobą wielu pierścieni Moxa Turbo Ring)
• Moxa Turbo Chain
• obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem (m.in. poprzez oprogramowanie SCADA/HMI przy wykorzystaniu EDS-SNMP OPC Server)
• Pełna integracja z aplikacją Moxa MxView
• IGMP Snooping oraz GMRP umożliwiające filtrowanie wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych)
• protokoły IEEE802.1Q VLAN & GVRP oraz Port-based VLAN umożliwiające w prosty wygodne planowanie i dzielenie sieci na mniejsze podsieci
• obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
• obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet
• obsługa LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci poprzez łączenie przepustowości poszczególnych portów ze sobą w jeden logiczny kanał
• IEEE 802.1X, https/SSL - zwiększone bezpieczeństwa sieci
• możliwość wprowadzenia dla poszczególnych portów obsługi ruchu tylko od urządzeń o określonym adresie MAC
• DHCP Client/Server - możliwość przyznawania określonych adresów IP urządzeniom sieciowym podłączonym do portów switcha
• Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub'a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
• automatyczne powiadamianie o zajściu określonego zdarzenia poprzez przekaźnik alarmowy, wiadomość e-mail, Syslogi lub pułapki SNMP
• wejścia oraz wyjścia cyfrowe umożliwiające integrację z zewnętrznymi czujnikami i alarmami
• prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows
