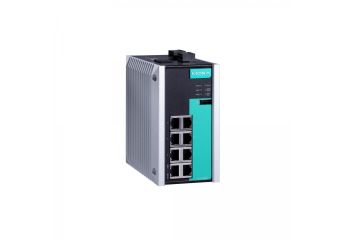

EDS-G508E

8-portowe zaawansowane switche zarządzalne, 8x Gigabit Ethernet RJ45

  • 8 gigabitowych portów RJ45
  • Protokoły Moxa Turbo Ring, Turbo Chain, RSTP/STP, MSTP dla zapewnienia redundancji sieci
  • Programowe wsparcie obsługi standardu IEEE 1588 (PTP)
  • Funkcje bezpieczeństwa zgodne z IEC-62443
  • Obsługa QoS, IGMP Snooping/GMRP, VLAN, LACP, SNMP, RMON
  • Bezpieczeństwo transmisji dzięki zastosowaniu IEEE 802.1X, https oraz ssh
  • Konfiguracja urządzenia poprzez wbudowany port USB (poprzez komputer bądź ABC-02)
  • Szczegółowa lista modułów SFP dostępna pod linkiem: Moduły SFP
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    EDS-G508E
    Switch zarządzalny, 8 portów 10/100/1000BaseTx RJ45, temp. pracy od -10 do 60 stopni C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    4 950,00 zł
    6 088,50 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    EDS-G508E-T
    Switch zarządzalny, 8 portów 10/100/1000BaseTx RJ45, temp. pracy od -40 do 75 stopni C
    Brak w magazynie
    Gwarancja:
    60 miesięcy
    5 440,00 zł
    6 691,20 zł
    Zaloguj się, aby poznać swoją cenę

Akcesoria

Opis produktu

Switche serii EDS-G508E to kolejne urządzenie z rodziny przełączników zarządzalnych przeznaczonych do montażu na szynie DIN, wyposażone w 8 portów gigabitowych. Ta seria urządzeń może być konfigurowana poprzez kabel USB. Istnieje również mozliwość zgrywania konfiguracji poprzez dodatkowy port USB (z wykorzystaniem adaptera ABC-02-USB). Dzięki zaimplementowanym protokołom redundancji - Moxa Turbo Ring oraz RSTP/STP/MSTP istnieje możliwość zestawienia redundantnej sieci w topologii pierścienia - zapewnia to nieprzerwaną komunikację nawet w przypadku awarii któregoś z segmentów sieci.
EDS-G508E to seria urządzeń gigabitowych zaprojektowanych do działania w trudnych warunkach przemysłowych - temperatura pracy od -40 do 75 stopni (dla wersji "-T"), redundantne wejście zasilania, uchwyt do montażu na szynie DIN oraz solidna, aluminiowa obudowa IP30 zapewniają bezawaryjną prace w najbardziej wymagających aplikacjach przemysłowych.

Cechy charakterystyczne:

  • Moxa Turbo Ring / Turbo Chain oraz RSTP/STP (IEEE 802.1w/D), MSTP
  • IGMP Snooping oraz GMRP w celu filtrowania ruchu multicast
  • Port-based VLAN, IEEE802.1Q VLAN oraz GVRP ułatwiające dzielenie sieci na segmenty
  • QoS-IEEE802.1p/Q oraz TOSS/DiffServ dla zwiększenia determinizmu
  • Link Aggregation umożliwiający optymalizację pasma
  • IEEE 802.1X, HTTPS oraz SSH dla zapewnienia bezpieczeństwa w sieci
  • SNMP v1/v2c/v3 - zarządzanie siecią
  • RMON - monitoring sieci
  • Zarządzanie pasmem
  • Fukcja Lock Port zapobiegająca nieautoryzowanemu dostępowi do sieci
  • Port Mirroring
  • Automatyczne powiadamianie o zajściu zdarzenia poprzez email lub przekaźnik alarmowy
  • ABC-02-USB do tworzenia kopii zapasowej plików konfiguracyjnych poprzez port USB
  • przekaźnik alarmowy rozwierany w przypadku awarii zasilania lub awarii portu
  • redundantne wejście zasilania



Specyfikacja techniczna

  • Technologia
Standardy IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Filtrowanie 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Protokoły redundantne
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP, PROFINET IO
MIB
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
256
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 2048
Wielkość tablicy adresów MAC (MAC Table Size) 8000
Wielkość bufora pakietów (Packet Buffer Size) 4 Mbit
Maks. wielkość ramki Jumbo (Jumbo Frame Size) 9,6 KB
  • Interfejsy
Porty RJ45
10/100/1000BaseT(X) auto negotiation speed
Konsola poprzez kabel USB-serial console (złącze typu B)
Przełączniki DIP (DIP switches)
Turbo Ring, Master, Coupler, Reserve
Przekaźniki alarmowe
1 przekaźnik z obciążalnością prądową 1A @ 24 VDC
Wejścia cyfrowe
1 input with the same ground, but electrically isolated from the electronics
+13 to +30V for state '1'
-30 to +3V for state '0'
Max. input current: 8 mA
Przycisk reset Jest
  • Zasilanie
Napięcie 12/24/48/-48 VDC, podwójne wejście (redundantne)
Prąd EDS-G508E: 0.28 A @ 24 VDC
Złącza 2 złącza 4-pinowe (zdejmowalne)
Zabezpieczenie przed przeciążeniem
Jest
Zabezpieczenie przed odwrotną polaryzacją
Jest
  • Obudowa
Obudowa Metal, stopień ochrony IP30
Masa 1440 g
Wymiary 79.2 x 135 x 137 mm
Montaż na szynie DIN, na ścianie (wymagany dodatkowy uchwyt)
  • Warunki środowiskowe
Temperatura pracy
Modele standardowe: -10 do 60°C
Modele rozszerzone (-T): -40 do 75°C
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 508
Hazardous Location UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
EMC EN 61000-6-2/6-4
EMI CISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8
Electrical Substations IEC 61850-3, IEEE 1613
Traffic Control NEMA TS2
Rail Traffic
EN 50121-4
Marine DNV, GL, LR, ABS, NK
Shock IEC 60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
MTBF (meantime between failures)

EDS-G508E Series: 808,970 hrs

Database: Telcordia (Bellcore), GB
