Producent: MOXA
- Wykrywanie komend CAN J1939
- Wbudowane narzędzia do monitorowania i diagnozowania ruchu J1939
- Wspiera konwersje protokołu z J1939 na Modbus RTU/ASCII/TCP, EtherNet/IP, PROFINET
- Gotowość do pracy w trudnych warunkach: C1D2, ATEX, IECEx
- Karta microSD na kopię zapasową konfiguracji oraz log urządzenia
- Dostępne modele na rozszerzony zakres temperatur: od -40 do 75°
- Port szeregowy z wbudowaną ochroną w postaci optoizolacji 2 kV
Cena od 2 913,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 51181-portowa brama J1939 na Modbus/PROFINET/EtherNet/IP gateway, temp. otoczenia od 0 do 60°CW magazynieGwarancja: 2 913,00 zł3 582,99 złZaloguj się, aby poznać swoją cenę MGate 51181-portowa brama J1939 na Modbus/PROFINET/EtherNet/IP gateway, temp. otoczenia od 0 do 60°CDostępność:W magazynieCena netto:2 913,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5118-T1-portowa brama J1939 na Modbus/PROFINET/EtherNet/IP gateway, temp. otoczenia od -40 do 75°CNa zamówienie Gwarancja: 3 666,00 zł4 509,18 złZaloguj się, aby poznać swoją cenę MGate 5118-T1-portowa brama J1939 na Modbus/PROFINET/EtherNet/IP gateway, temp. otoczenia od -40 do 75°CDostępność: Na zamówienieCena netto:3 666,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj5-pinowy terminal śrubowy na złącze DB9MW magazynieGwarancja: 48,00 zł59,04 złZaloguj się, aby poznać swoją cenę 5-pinowy terminal śrubowy na złącze DB9MDostępność:W magazynieCena netto:48,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUchwyty do montażu na ścianieNa zamówienie Gwarancja: 69,00 zł84,87 złZaloguj się, aby poznać swoją cenę Uchwyty do montażu na ścianieDostępność: Na zamówienieCena netto:69,00 zł
Opis
Ogólne informacje

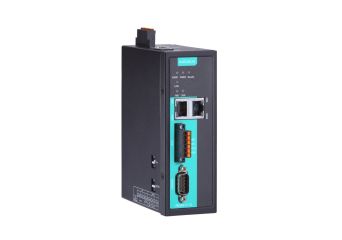

MGate 5118 to Przemysłowa brama komunikacyjna konwertująca protokół SAE J1939 (bazuje na CANBus) na protokoły Modbus RTU/ASCII/TCP, EtherNet/IP a także PROFINET. SAE J1939 używany jest do komunikacji I diagnostyki komponentów w pojazdach, generatorach, kompresorach, a także w pojazdach ciężkich i systemach zasilania zapasowego. Obecnie niemal każdy silnik korzysta z jednostki ECU do sterowania silnikiem i komponentami pojazdu, coraz częściej zachodzi potrzeba odczytu urządzeń korzystających z SAE J1939 przez np. sterowniki PLC, np. do wizualizacji pracy silnika. MGate 5118 został stworzony z myślą o takich i innych aplikacjach. Dzięki wsparciu wielu protokołów dane z magistrali J1939 mogą być odczytywane przez sterowniki PLC i oprogramowanie SCADA różnych producentów.
Oprogramowanie do monitorowania sieci
MXview Firma Moxa udostępnia trialową wersję oprogramowania MXview. Jest oprogramowanie do monitorowania i kontroli urządzeń sieciowych Moxa. Najbardziej aktualna wersja jest zawsze dostępna tutaj: "Driver and sofware" Pobierz MXview Trial
Specyfikacja
- Protokoły przemysłowe
|
Protokoły |
SAE J1939, Modbus RTU/ASCII/TCP, PROFINET, EtherNet/IP |
|
Konwersja protokołów |
• J1939 na Modbus RTU/ASCII (Master/Slave) |
- Interfejs Ethernet
|
Protokoły |
Modbus TCP (Client/Server), PROFINET (I/O device), EtherNet/IP (Scanner/Adapter) |
|
lLiczba portów |
2 (Ethernet cascade) |
|
Prędkość |
10/100 Mbps, Auto MDI/MDIX |
|
Złącze |
8-pin RJ45 |
|
Magnetyczna izolacja |
1.5 kV (built-in) |
- Interfejs CAN-J1939
|
Protokoły |
SAE J1939 |
|
Liczba portów |
1 |
|
Złącze |
6 pinowy terminal zaciskowy |
|
Terminacja |
120 Ω |
|
Izolacja |
2 kV (wbudow.) |
|
Prędkość transmisji |
250 kbps i 500 kbps |
- Interfejs szeregowy Modbus
|
Protokoły |
Modbus RTU/ASCII (Master/Slave) |
|
Liczba portów |
1 |
|
Standardy |
RS-232/422/485 |
|
Złącze |
DB9 męskie |
|
Rezystory podciągające |
1 kohm, 150 kohm |
| Rezystory terminujące | 120 ohm |
|
Izolacja |
2 kV (wbudowana) |
- Sygnały szeregowe Modbus
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485-2w |
Data+, Data-, GND |
- Modbus RTU/ASCII
|
Ilość portów |
1 |
|
Standardy szeregowe |
RS-232/422/485, software selectable |
|
Złącza |
DB9 male |
|
Izolacja |
2 kV (built-in) |
|
Kontrola kierunku ruchu danych (485) |
ADDC (automatic data direction control) |
|
rezystory pull high i pull donw dla RS-485 |
1 KΩ, 150 KΩ |
|
Rezystor terminujący dla RS-485 |
120 Ω |
|
bity danych |
5, 6, 7, 8 |
|
bity stopu |
1, 1.5, 2 |
|
Parzystość |
None, Even, Odd, Space, Mark |
|
Kontrola przepływu |
RTS/CTS |
|
Baudrate |
50 bps to 921.6 Kbps |
- Pamięć zewnętrzna
|
Interfejs |
microSD |
|
Standard |
SDHC v2.0 |
- Oprogramowanie
|
Kanały konfiguracji |
Konsola http, |
|
Narzędzia konfiguracyjne |
Device Search Utility (DSU) for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
|
Wsparcie |
MXview, MXconfig, IEC 62443-4-2 |
| Protokoły sieciowe | TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), MIB-II, ARP, Telnet |
- Charakterystyka fizyczna
|
Obudowa |
Metal (IP30) |
|
Waga |
589 g |
|
Wymiary |
45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in) |
- Środowisko pracy
|
Temperatura pracy |
Standard Models: 0 to 60°C (32 to 140°F) |
|
Temp. przechowywania |
-40 to 85°C (-40 to 185°F) |
|
Wilgotność względna |
5 to 95% (non-condensing) |
|
Wysokość n.p.m. |
Up to 2000 m |
|
Wibracje |
IEC 60068-2-6, IEC 60068-2-64 |
| Udar | IEC 60068-2-27 |
| Upadek | IIEC 60068-2-32 |
- Zasilanie
|
Napięcie zasilające |
12 to 48 VDC |
|
Złącza |
Terminal block |
|
Zużycie energii |
• 416 mA @ 12 VDC |
- Standardy i certyfikaty
|
Safety |
EN 62368-1, UL 61010-2-201 |
|
Niebezpieczne lokalizacje |
Class 1 Division 2, ATEX, IECEx |
|
EMC |
EN 61000-6-2/6-4 |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
EMS |
IEC 61000-4-2 ESD: Contact: 8kV; Air: 15 kV |
- Niezawodność
|
Funkcje alarmowe |
Przekaźnik, email, SNMP Trap, wbudowany buzzer |
|
Slot na kartę SD |
1x micro SD(SDHC), wspiera karty do 32 GB |
- MTBF (średni czas pomiędzy awariami)
|
Czas |
727,873 hrs |
|
Standard |
Telcordia SR332 |
- Gwarancja
|
Okres gwarancyjny |
5 lat (gwarancja dystrybutora - 2 lata) |
|
Szczegóły |
