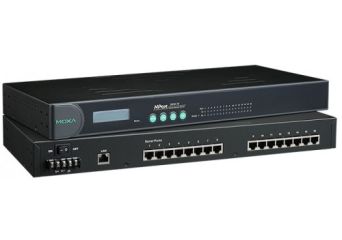

NPort 5650
Serwer portów szeregowych, 8 lub 16 portów RS-232/422/485
Serwer portów szeregowych, 8 lub 16 portów RS-232/422/485
- 8 lub 16 portów RS-232/422/485, złącza RJ45
- montaż w szafie 19 cali
- zabezpieczenie przeciwprzepięciowe 15 kV ESD
- wyświetlacz i przyciski do konfiguracji
- TCP Server, TCP Client, UDP, Real COM, Pair Connection, Reverse Telnet
- SNMP MIB-II do zarządzania siecią
- konfiguracja przez konsolę web, telnet, serial, oprogramowanie NPort Administrator
- sterowniki do systemu Windows, Linux, SCO Open Server
- Dostępne modele z temp. pracy: -40 do +75°C
Sprawdź różnicę pomiędzy tunelowaniem a konwersją protokołów na naszym blogu
| W modelach z najnowszym firmware, producent wprowadził obowiązkowe zabezpieczenie konsoli hasłem. Domyślne dane logowania to: login: admin hasło: moxa Oczywiście można je zmienić w konfiguracji, ale obecność hasła jest obowiązkowa. |
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-8/EUSerwer 8x RS-232/422/485 do sieci LAN, interfejs 10/100 Mbps (złącze RJ45)W magazynie - Gwarancja:
- 60 miesięcy
4 061,00 zł4 995,03 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-16/EUSerwer 16x RS-232/422/485 do sieci LAN, interfejs 10/100 Mbps (złącze RJ45)W magazynie - Gwarancja:
- 60 miesięcy
4 739,00 zł5 828,97 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-8-M-SC/EUSerwer 8x RS-232/422/485 do sieci LAN, światłowód wielomodowy 100 BaseF(X), złącze SCBrak w magazynie - Gwarancja:
- 60 miesięcy
4 779,00 zł5 878,17 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-16-M-SC/EUSerwer 16x RS-232/422/485 do sieci LAN, światłowód wielomodowy 100 BaseF(X), złącze SCBrak w magazynie - Gwarancja:
- 60 miesięcy
5 970,00 zł7 343,10 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-8-S-SC/EUSerwer 8x RS-232/422/485 do sieci LAN, światłowód jednomodowy 100 BaseF(X), złącze SCW magazynie - Gwarancja:
- 60 miesięcy
5 028,00 zł6 184,44 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-16-S-SC/EUSerwer 16x RS-232/422/485 do sieci LAN, światłowód jednomodowy 100 BaseF(X), złącze SCBrak w magazynie - Gwarancja:
- 60 miesięcy
6 223,00 zł7 654,29 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-8-T/EUSerwer 8x RS-232/422/485 do sieci LAN, interfejs 10/100 Mbps (złącze RJ45), temp. pracy: -40 do +75°CBrak w magazynie - Gwarancja:
- 60 miesięcy
5 081,00 zł6 249,63 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-16-T/EUSerwer 16x RS-232/422/485 do sieci LAN, interfejs 10/100 Mbps (złącze RJ45), temp. pracy: -40 do +75°CBrak w magazynie - Gwarancja:
- 60 miesięcy
6 431,00 zł7 910,13 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-16-HV-TSerwer 16x RS-232/422/485 do sieci LAN, interfejs 10/100 Mbps (złącze RJ45), zasilanie 88-300 VDC,temp pracy od -40 do 85°CBrak w magazynie - Gwarancja:
- 60 miesięcy
7 437,00 zł9 147,51 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNPort 5650-8-HV-TSerwer 8x RS-232/422/485 do sieci LAN, interfejs 10/100 Mbps (złącze RJ45),zasilanie 88-300 VDC,temp pracy od -40 do 85°CBrak w magazynie - Gwarancja:
- 60 miesięcy
6 087,00 zł7 487,01 złZaloguj się, aby poznać swoją cenę
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajKabel 150 cm RJ45/DB25 żeńskiW magazynie - Gwarancja:
- 24 miesiące
19,00 zł23,37 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajKabel 150 cm, RJ45 (8-pin) - DB9 żeńskiW magazynie - Gwarancja:
- 24 miesiące
36,00 zł44,28 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajKabel 150 cm, RJ45 (8-pin) - DB25 męskiW magazynie - Gwarancja:
- 24 miesiące
19,00 zł23,37 złZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajKabel 150 cm, RJ45 (8-pin) - DB9 męskiW magazynie - Gwarancja:
- 24 miesiące
36,00 zł44,28 złZaloguj się, aby poznać swoją cenę
Opis produktu
NPorty 5650 to serwery portów w których do połączenia z siecią Ethernet dostępna jest zarówno skrętka jak i światłowód jedno lub wielomodowy. W ofercie są wersje 8 i 16 portowe. Każdy z portów szeregowych można indywidualnie konfigurować jako RS-232 lub RS-422/485. Analogicznie jak wszystkie serwery portów umożliwiają zdalny dostęp do urzadzeń z interfejsem szeregowym poprzez sieć Ethernet. Serwery mogą pracować w kilku trybach, zależnie od potrzeb aplikacji. Razem z NPortem dostarczany jest driver, który pozwala na emulację w systemie operacyjnym portów COM/TTY, ponadto urządzenie może pracować jako TCP Client/Server, UDP Client/Server, Reverse Telnet i Pair Connection.
Specyfikacja techniczna
- Interfejs Ethernet
| Liczba portów | 1 |
| Prędkość | 10/100 Mbps |
| Złącze | RJ45, 8-pinowe |
| Ochrona | 1.5 KV magnetic isolation |
- Port światłowodowy
| Liczba portów | 1 |
| Prędkość | 100 Mbps |
| Złącze | SC |
| Dystans transmisji | światłowód wielomodowy: od 0 do 2 km, 1310 nm (62.5/125) światłowód jednomodowy: od 0 do 40 km, 1310 nm (9/125) |
- Porty szeregowe
| Porty szeregowe | 8 lub 16 portów RS-232/422/485 |
| Złącza | RJ45 (8 pin) |
| Zabezpieczenie przeciwprzepięciowe | 15 kV ESD dla wszystkich sygnałów |
- Parametry portu szeregowego
| Bity danych | 5, 6, 7, 8 |
| Bity stopu | 1, 1.5, 2 |
| Parzystość | None, Even, Odd, Space, Mark |
| Kontrola przepływu | RTS/CTS, DTR/DSR (tylko RS-232), XON/XOFF |
| Prędkość transmisji | od 50 bps do 921.6 Kbps |
| Sygnały | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND |
- Oprogramowanie
| Protokoły | ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP |
| Sterowniki | Windows Real COM driver (for Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8 x86/x64, 2012 x64), Linux Real TTY driver, Fixed TTY driver (for SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i) |
| Konfiguracja | Konsola web, szeregowa, telnet, oprogramowanie NPort Administrator (Windows) |
- Charakterystyka mechaniczna
| Obudowa | Aluminium, 1mm, IP30 |
| Waga | NPort 5650-8: 3360 g NPort 5650-8-S-SC: 3380 g NPort 5650-8-M-SC: 3380 g NPort 5650-16: 3460 g NPort 5650-16-S-SC: 3440 g NPort 5650-16-M-SC: 3440 g |
| Wymiary | Without ears: 440 x 45 x 198 mm With ears: 480 x 45 x 198 mm |
- Warunki pracy
| Temperatura pracy | od 0 do 55°C |
| Wilgotność pracy | 5 to 95% RH |
- Zasilanie
| Napięcie zasilania | od 100 do 240 VAC, 47-63 Hz |
| Pobór mocy | NPort 5650-8/16: 102 mA @ 240 VAC NPort 5650-8/16-S-SC: 110 mA @ 240 VAC NPort 5650-8/16-M-SC: 113 mA @ 240 VAC |
- Spełnione normy
| Safety | UL (UL60950-1), TÜV (EN60950-1) |
| EMC | CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A |
| Medical | EN60601-1-2 Class B, EN55011 |
