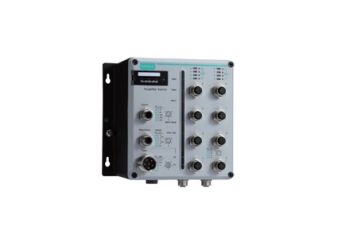

TN-5510A-8PoE

10-portowy, zarządzalny switch z portami PoE i złączami M12 przeznaczony dla transportu i kolejnictwa

  • Złącza M12 zapewniające niezawodność połączeń
  • 2 porty Gigabit Ethernet
  • Szeroki zakres napięć zasilania
  • Izolowane, redundantne wejścia zasilania 24-110 VDC
  • zgodność z normami EN50155/50121-3-2/50121-4
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    TN-5510A-8PoE-2GTX-WV-T
    Switch zarządzalny, 8 portów 10/100BaseTx PoE, 2 porty 10/100/1000BaseTx, złącza M12, zasilanie redundantne 24 - 110 VDC, temp. pracy: -40...75 st. C
    W magazynie
    Gwarancja:
    60 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Zaślepka na porty M12 (żeńskie): porty ethernetowe
    W magazynie
    Gwarancja:
    24 miesiące
    27,00 zł
    33,21 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Zaślepka na porty M12
    W magazynie
    Gwarancja:
    24 miesiące
    27,00 zł
    33,21 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    kabel ethernetowy z końcówkami M12(4-pin)-RJ45, długość 1m
    W magazynie
    Gwarancja:
    24 miesiące
    80,00 zł
    98,40 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Kabel zasilający z łączem M23 (6-pin), IP67, długość 1 m
    Brak w magazynie
    Gwarancja:
    24 miesiące
    423,00 zł
    520,29 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

TN-5510A-8PoE to jedno z najnowszych urządzeń z rodziny zarządzalnych przełączników Ethernetowych ToughNet firmy MOXA. Wszystkie urządzenia tej serii zaprojektowane zostały z myślą o zastosowaniach w systemach transportowych i kolejowych.
Switch TN-5510A-8PoE wyposażony został w 10 portów z czego 8 pracuje w standardzie 10/100BaseTX (PoE), a 2 w standardzie 10/100/1000BaseTX. Zakręcane złącza M12, zapewniają pewność połączeń nawet w środowiskach, gdzie występują silne drgania i wibracje.
Podobnie jak wszystkie switche zarządzalne Moxa, TN-5510A-8PoE posiada zaimplementowane mechanizmy redundantncji Moxa Turbo Ring v2, Turbo Chain oraz STP/RSTP/MSTP zapewniające rekonfigurację połączeń w przypadku wystąpienia awarii ścieżki głównej (w przypadku Turbo Ringu v2 jest to czas poniżej 20 ms). Dostępne są również modele wyposażone w funkcję "Bypass relay". Rozwiązanie takie, w przypadku braku zasilania w którymś ze switchy (w połączeniu typu magistrala) gwarantuje przesyłanie danych pomiędzy pozostałymi urządzeniami (komunikacja jest zachowana na portach gigabitowych).
Dzięki wzmocnionej konstrukcji (obudowa IP 547, złącza M12) oraz szerokiemu zakresowi temperatur pracy (od -40 do 75 st. C) switche tej serii gwarantują bezawaryjną pracę sieci Ethernet w pojazdach.

Cechy charakterystyczne:

  • 10 portów Ethernet (w tym 8 portów z obsługą PoE)
  • obsługa DHCP Option 82
  • Wsparcie dla protokołu Modbus/TCP
  • Turbo Ring, Turbo Chain, RSTP/STP (IEEE802.1w/D) oraz MSTP dla zapewnienia redundancji sieci
  • Wsparcie protokołów IGMP snooping oraz GMRP
  • Port-based VLAN, IEEE 802.1Q VLAN oraz GVRP
  • QoS (IEEE 802.1p/1Q oraz TOS/DiffServ)
  • IEEE 802.3ad, LACP
  • SNMPv3, IEEE 802.1X, HTTPS, SSH dla zapewnienia bezpieczeństwa sieciowego
  • SNMPv1/v2c/v3
  • Wsparcie dla standardu RMON
  • Mechanizm Lock Port umozliwia autoryzację podłączonych urządzeń na podstawie adresów MAC
  • Port mirroring
  • Protokół LLDP wspomagający pracę programów typu NMS



Specyfikacja techniczna

  • Technologia
Standards IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Protocols IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP,
IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP
MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Flow Control IEEE802.3x flow control, back pressure flow control
  • Właściwości switcha
Priority Queues 4
Max. Number of Available VLANs 64
VLAN ID Range VID 1 to 4094
IGMP Groups 256
  • Interfejsy
Fast Ethernet Front cabling, M12 D-coded 4-pin female connector, 10/100BaseT(X) auto negotiation speed, F/H duplex mode, and auto MDI/MDI-X connection
Gigabit Ethernet Down cabling, M12 X-coded 8-pin female connector, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto MDI/MDI-X connection, with or without bypass relay function
Console Port M12 A-coding 5-pin male connector
System LED Indicators PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/ TAIL
Port LED Indicators 10/100M (fast Ethernet port), 10/100/1000M (Gigabit Ethernet port)
Alarm Contact 2 relay outputs in one M12 A-coding 5-pin male connector with current carrying capacity of 1A @ 30 VDC
  • Zasilanie
Input Voltage 24/36/48/72/96/110 VDC (16.8 to 137.5 VDC)
Input Current
7.9 A @ 24 VDC; 1.61 A @ 110 VDC
Connection M23, 6-pin male connector
Reverse Polarity Protection Present
Overload Current Protection Present
  • Instalacja
Casing Metal, IP54 protection (with protective caps for all unused ports)
Weight 2551 g
Dimensions (W x H x D) 185 x 180.9 x 115 mm
Installation Panel mounting, DIN-rail mounting (with optional kit: DK-DC50131)
  • Warunki zewnętrzne
Operating Temperature -40 to 75°C
Storage Temperature -40 to 85°C
Ambient Relative Humidity 5 to 95% (non-condensing)
  • Certyfikaty
Safety UL/cUL 508, EN 60950-1 (LVD)
EMI CISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact 6 kV; Air 8 kV
IEC 61000-4-3 RS: 20 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT: Power 2 kV; Signal 2 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Traffic Control NEMA TS2 (Pending), e-Mark (Pending))
Rail Traffic (for panel mounting installations)EN 50155 (essential compliance*), EN 50121-4, EN 50121-3-2,
EN 45545-2
Shock IEC61373
Freefall IEC60068-2-32
Vibration IEC61373
