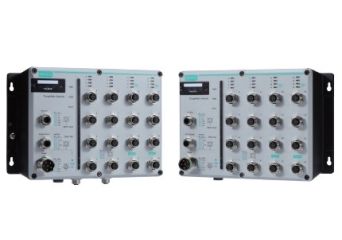

TN-5816A/TN-5818A
16/18-portowy, zarządzalny switch L3 ze złączami M12 przeznaczony dla transportu i kolejnictwa
Producent: MOXA
Producent: MOXA
- Obsługa warstwy trzeciej (L3)
- Złącza M12 zapewniające niezawodność połączeń
- Szeroki zakres napięć zasilania
- Izolowane, redundantne wejścia zasilania 24-110 VDC
- zgodność z normami kolejowymi EN50155/50121-3-2/50121-4, NEMA TS2
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
TN-5816A/TN-5818A
Opis
Przełączniki serii ToughNet TN-5816A / 5818A to wysokowydajne przełączniki warstwy trzeciej obsługujące routing w celu rozszerzenia mozliwości wdrażania aplikacji sieciowych. Stosując zakręcane złącza M12 seria TN-5516A / 5518A zapewnia szczelne, niezawodne połączenia i bezawaryjność w przypadku wystąpienia zakłóceń środowiskowych, takich jak wibracje i wstrząsy. Przełączniki TN-5816A / 5818A są wyposażone w izolowane zasilanie z zakresem wejściowym 24 do 110 VDC, co pozwala na używanie tego samego modelu w różnych miejscach na całym świecie. Ponadto przełączniki TN-5816A / 5818A dostarczają do 16 portów Fast Ethernet M12 z 4 portami wyposażonymi w przekaźniki bypass oraz dodatkowe 2 porty Gigabit Ethernet. Temperatura pracy od -40 do 75 ° C i obudowa odporna na wodę i pył o stopniu ochrony IP54 umożliwiają instalację w trudnych warunkach. Przełączniki Ethernet serii TN-5816A / 5818A są zgodne z obowiązkowymi sekcjami normy EN 50155, obejmującymi temperaturę pracy, napięcie wejściowe zasilania, przepięcia, ESD i wibracje, a także posiadają specjalną powłokę ochronną (conformal coating) i izolację zasilania, dzięki czemu nadają się do różnych zastosowań w instalacjach kolejowych.
Cechy charakterystyczne:
- obsługa routingu statycznego i dynamicznego
- DHCP Option 82
- Wsparcie dla protokołu Modbus/TCP
- Turbo Ring, Turbo Chain, oraz RSTP/STP (IEEE802.1w/D) dla zapewnienia redundancji sieci
- IGMP snooping oraz GMRP
- Port-based VLAN, IEEE 802.1Q VLAN oraz GVRP
- QoS (IEEE 802.1p/1Q oraz TOS/DiffServ)
- IEEE 802.3ad, LACP
- SNMPv3, IEEE 802.1X, HTTPS
- SNMPv1/v2c/v3
- Zarządzanie pasmem
- Mechanizm Lock Port umożliwia autoryzację podłączonych urządzeń na podstawie adresów MAC
- Port mirroring
- Protokół LLDP wspomagający pracę programów typu NMS
Specyfikacja
- Technologia
| Standards | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP |
| Protocols | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/ Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, SNMP Inform, LLDP, IEEE 1588 PTP v2, IPv6, NTP Server/Client, EtherNet/IP, Modbus/TCP |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Flow Control | IEEE802.3x flow control, back pressure flow control |
- Właściwości switcha
| Priority Queues | 4 |
| Max. Number of Available VLANs | 64 |
| VLAN ID Range | VID 1 to 4094 |
| IGMP Groups | 256 |
- Interfejsy
| Fast Ethernet | Front cabling, M12 D-coded 4-pin female connector, 10/100BaseT(X) auto negotiation speed, F/H duplex mode, and auto MDI/MDI-X connection |
| Gigabit Ethernet | M12 X-coded 8-pin female connectors, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto MDI/MDI-X connection, with bypass relay function |
| Console Port | M12 A-coding 5-pin male connector |
| System LED Indicators | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| Port LED Indicators | 10/100M |
| Alarm Contact | 2 relay outputs in one M12 A-coding 5-pin male connector with current carrying capacity of 1A @ 30 VDC |
- Zasilanie
| Input Voltage | 24/36/48/72/96/110 VDC (16.8 to 137.5 VDC) |
| Connection | M23, 5-pin male connector |
| Reverse Polarity Protection | Present |
| Overload Current Protection | Present |
- Instalacja
| Casing | Metal, IP54 protection (with protective caps for all unused ports) |
| Dimensions (W x H x D) | TN-5816ABP Series: 250 x 175.8 x 115 mm, TN-5818A Series: 250 x 181.4 x 115 mm |
| Installation | Panel mounting, DIN-Rail mounting (with optional kit: DK-DC50131) |
- Warunki zewnętrzne
| Operating Temperature | -40 to 75°C |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
- Certyfikaty
| Safety | UL508 (Pending) |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) exceeds Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 |
| Traffic Control | NEMA TS2 (Pending) |
| Road Traffic | e-Mark (Pending) |
| Rail Traffic | (for panel mounting installations) EN 50155 (essential compliance*), EN 50121-4, , EN 50121-3-2 |
| Shock | IEC61373 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC61373 |
