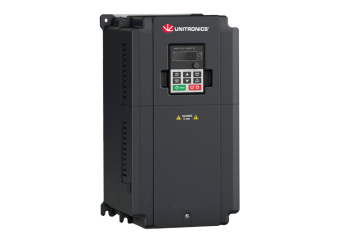

Falownik UMI-B1 30kW 3x400VAC

UMI-0300EE-B1

Producent: UNITRONICS
Producent: UNITRONICS
Przemiennik częstotliwości ogólnego przeznaczenia do sterowania silnikami trójfazowymi.
  • Dwa tryby sterowania wektorowego i sterowanie skalarne;
  • Zasilanie 3-fazowe 400 VAC;
  • Moc znamionowa wyjściowa: 30kW;
  • Prąd znamionowy wyjściowy: 60.0A;
  • Bezpieczne zatrzymanie momentu STO;
  • Wbudowany filtr EMC kategorii C3;
  • Opcjonalny filtr EMC kategorii C2;
  • Certyfikat bezpieczeństwa TÜV SÜD;
Cena od 8 727,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Modele

Akcesoria

Opis

Przemiennik częstotliwości Unitronics o mocy 30kW i zasilaniu 3x400VAC przeznaczony do sterowania trójfazowymi elektrycznymi silnikami indukcyjnymi asynchronicznymi. Falowniki ogólnego przeznaczenia Unitronics zostały zaprojektowane tak, by pokryć ponad 90% aplikacji przemysłowych. Występują w zakresie mocy od 0.4kW do 110kW lub większej na specjalne zamówienie. Pełna specyfikacja w tabeli w dalszej części opisu.

Czym wyróżnia się przemiennik częstotliwości Unitronics?

  • Programuj w jednym środowisku UniLogic sterownik PLC i przemiennik częstotliwości. Przyspieszy to pracę i integrację w przypadku większych aplikacji przemysłowych lub maszyn.
  • Gotowa aplikacja na sterownik PLC UniStream - nie musisz tworzyć pulpitów wizualizacyjnych dla przemienników. Producent zrobił to za Ciebie.
  • Możesz wykorzystać przemiennik, jako urządzenie "stand alone", np. przy pompie lub wentylatorze.
  • Wykorzystaj specjalnie stworzone oprogramowanie UMI Workshop, aby wysłać konfigurację klientowi do samodzielnego wgrania.
  • Montaż książkowy (jedno urządzenie obok drugiego) małych mocy - zaoszczędź miejsce w rozdzielnicy.
  • Możliwość oddzielenia panelu sterowania od urządzenia (od 4kW)

Jak dobrać odpowiednią moc do wymagań aplikacji?

Najważniejszą sprawą przy doborze jest prąd znamionowy silnika elektrycznego. Musi być on mniejszy niż wyjściowy prąd znamionowy falownika.
Prąd znamionowy silnika < Prąd znamionowy wyjściowy przemiennika
Dane o silniku znajdziesz na jego tabliczce znamionowej, a prąd wyjściowy falownika dla mocy 30kW jest dostępny w tym opisie. Wartości prądów dla poszczególnych modeli znajdziesz w tym pliku.


Jeśli różnica między tymi wartościami jest niewielka lub masz do czynienia z ciężkim rozruchem - wybierz przemiennik o jedną moc wyżej! Zmniejszysz ryzyko przeciążenia i przegrzania urządzenia, tym samym zwiększysz jego żywotność.

Akcesoria peryferyjne

Dobór urządzeń do przemiennika częstotliwości nigdy nie był prostszy. Każdy model posiada przydzielone do siebie konkretne rezystory czy dodatkowe filtry. Do każdego urządzenia możesz dobrać:
  • Zewnętrzny panel - z funkcją kopiowania parametrów lub bez;
  • Przewody do zewnętrznych paneli sterowania - długości to 2m, 5m, 10m
  • Rezystory hamujące - do aplikacji z dużą dynamiką lub bezwładnością;
  • Filtry wejściowe C2 lub C3 oraz filtry wyjściowe C2 - zniweluj zakłócenia generowanie przez przemiennik, aby nie wpływały na pracę innych urządzeń;
  • Płytki do mocowania kołnierzowego - do montażu np. na drzwiach szafy;
  • Osłony na otwory wentylacyjne - jeśli ciepło z urządzenia nie może być wydzielane na jedną ze stron, bo zostało tam umieszczone inne urządzenie.

Masz pytania? Skontaktuj się!


Paulina Łapińska

✉️ paulina.lapinska@elmark.com.pl

☎️ +48 605 065 370

Specyfikacja

Zasilanie

Napięcie zasilania(V)

AC 3faz 380V (-15%)–440V (+10%),

napięcie znamionowe: 400V

Prąd wejściowy (A)

70.0A

Częstotliwość wejściowa (Hz)

50Hz lub 60Hz; Dozwolony zakres: 47–63Hz

Moc wyjściowa

Napięcie wyjściowe (V)

0–400V

Prąd wyjściowy (A)

60.0A

Moc wyjściowa (kW)

30kW

Częstotliwość wyjściowa (Hz)

0–400Hz

Cechy regulacji

Tryb sterowania

Sterowanie wektorowe (SVC), sterowanie skalarne U/f (SVPWM)

Rodzaj silnika

Silnik asynchroniczny indukcyjny, trójfazowy

Stosunek prędkości regulowanej

Silnik asynchroniczny 1:100 (SVC)

Dokładność kontroli prędkości

±0.2% (SVC)

Wahania prędkości

± 0.3% ( SVC)

Reakcja na zmianę momentu obrotowego

<20ms (SVC)

Dokładność kontroli momentu obrotowego

10%

Początkowy moment obrotowy

150% znamionowego momentu obrotowego przy częstotliwości 0.5Hz (SVC)

Przeciążalność

150% prądu znamionowego: 1 minuta

180% prądu znamionowego: 10 sekund

200% prądu znamionowego: 1 sekunda

Funkcje rozruchu silnika i sterowania

Metody ustawiania częstotliwości

Cyfrowo, Analogowo, Impulsowo, Wybór kroków za pomocą wejść cyfrowych, Prosty PLC, Regulator PID, Komunikacja MODBUS.

Możliwość przełączania się pomiędzy 2 źródłami zadawania częstotliwości.

Automatyczna regulacja napięcia

Utrzymuj automatycznie stałą wartość napięcia w momencie, gdy napięcie sieci jest niestabilne.

Ochrona przed awarią

Kompleksowe funkcje ochrony przed uszkodzeniami związanymi ze zbyt wysokim/niskim napięciem oraz prądem, przegrzaniem, zanikiem fazy itp.

Lotny start

Synchronizacja z częstotliwością pracującego silnika

Obwód sterowniczy

Wejścia analogowe

1 (AI2) 0–10V/0–20mA I 1 (AI3) -10–10V

Wyjścia analogowe

2 (AO1, AO2) 0–10 V / 0–20 mA.

* Wyjście AO2 dostępne tylko w mocach > 2,2 kW

Wejścia cyfrowe, programowalne

4 programowalne wejścia, max. częstotliwość: 1 kHz;

1 wejście szybkie, maksymalna częstotliwość: 50 kHz

Wyjścia cyfrowe

1 wyjście zaciskowe Y1

Wyjścia przekaźnikowe

2 programowalne wyjścia przekaźnikowe

RO1A NO, RO1B NC, RO1C - zacisk wspólny

RO2A NO, RO2B NC, RO2C - wspólny zacisk

Przepustowość styków: 3A / 30VDC / 250 VAC

* 2 wyjścia przekaźnikowe dostępne w modelach UMI-B1 EU> 2,2 kW

Inne

Temperatura pracy

Od -10 do 50°C. Każdy dodatkowy 1°C powyżej 40°C wymaga obniżenia mocy falownika o 1%.

Dławik DC

Wbudowany dławik DC dla falowników o mocy równej oraz wyższej 18,5 kW.

Montaż

Montaż naścienny lub szynie DIN

Moduł hamowania

Wbudowany dla falowników ≤37 kW

Opcjonalny dla falowników 45–110 kW

Filtr EMC

Wbudowany filtr kategorii C3 zgodny z normą IEC 61800-3.

Seria falowników jest zgodna z kategorią C2 określoną przez normę IEC 61800-3 po zainstalowaniu odpowiedniego filtra EMC.

Otoczenie

Od -10 do 50°C. Każdy dodatkowy 1°C powyżej 40°C wymaga obniżenia mocy falownika o 1%.

Wysokość

Poniżej 1000m n. p. m. Każde dodatkowe 100m powyżej 1000m wymaga obniżenia mocy falownika o 1%.

Ochrona IP

IP20

Wymiary (W x H x D mm)

250 x 400 x 202

Chłodzenie

Chłodzenie powietrzem (aktywne)
