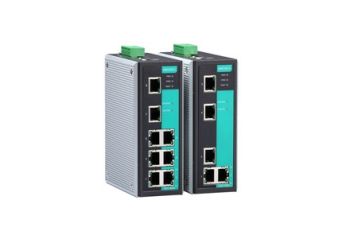

EDS-405A-PN/EDS-408A-PN (Profinet)

5 i 8-portowe przemysłowe switche zarządzalne na szynę DIN z natywnym wsparciem protokołu Profinet

Producent: MOXA
Producent: MOXA

Przemysłowe switche zarządzalne na szynę DIN z obsługą protkołu Profinet

Obsługa PROFINET I/O parameters, I/O cyclic data, DCP, DHCP, pełna kompatybilność z PROFINET Real-Time

Pliki GSD PROFINET, ikony rządzeń do oprogramowania SIMATIC STEP 7

  • Moxa Turbo Ring V2 - redundantna niezawodna sieć Ethernet o czasie rekonfiguracji <20ms
  • QoS, Port-based VLAN, SNMP V1/V2c/V3, RMON
  • wygodne i przyjazne zarządzanie poprzez stronę Web
  • zgodność z protokołem EtherNet/IP (Rockwell Automation)
  • temperatura pracy 0°...+60° C lub -40°...+75° C dla wersji rozszerzonej (-T)
  • różnice między serią urządzeń EDS-405/408A vs EDS-505A/508A dostępne są pod linkiem.

Jak możesz wykorzystać switche w sieciach Profinet? Sprawdź na naszym blogu:

Wykorzystanie komunikacji Profinet w sieciach opartych o switche Moxa

Cena od 1 273,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00 paczka zostanie wysłana jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 4 modeli

Promocja cenowa na model HDR-15-5

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EDS-405A-PN
    switch zarządzalny, 5 portów 10/100BaseTX, domyślnie włączona obsługa PROFINET-u, temp. pracy 0...60 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    1 273,00 zł
    1 565,79 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EDS-405A-PN-T
    switch zarządzalny, 5 portów 10/100BaseTX, domyślnie włączona obsługa PROFINET-u, temp. pracy -40...75 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    1 597,00 zł
    1 964,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EDS-408A-PN
    switch zarządzalny, 8 portów 10/100BaseTX, domyślnie włączona obsługa PROFINET-u, temp. pracy 0...60 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    2 016,00 zł
    2 479,68 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EDS-408A-PN-T
    switch zarządzalny, 8 portów 10/100BaseTX, domyślnie włączona obsługa PROFINET-u, temp. pracy -40...75 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    2 767,00 zł
    3 403,41 zł
    Zaloguj się, aby poznać swoją cenę

Opis

5 i 8-portowe przemysłowe switche zarządzalne na szynę DIN z natywnym wsparciem protokołu Profinet

EDS-405A-PN/EDS-408A-PN to 5 i 8-portowe zarządzalne przełączniki Ethernet z obsługą PROFINET. Posiadają one wszystkie cechy standardowych modelii serii EDS-405A/408A, a ponadto nadają się idealnie do integracji w systemach opartych o protokół Profinet (WinCC, Simatic Step 7). Zarządzanie przełącznikami odbywa się w prosty i przejrzysty sposób poprzez stronę Web, konsolę Telnet/Serial lub też oprogramowanie Windows.

Switche serii MOXA EDS-408A(-PN) / 405A-(PN) stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet, nawet w bardzo surowych warunkach zewnętrznych (zakres temperatury pracy od -40 do +75° C w przypadku wersji rozszerzonych).

Cechy charakterystyczne

  • Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o czasie rekonfiguracji przy pełnym obciążeniu zawsze < 20 ms) lub RSTP (IEEE802.1W)
  • Przemysłowe switche zarządzalne na szynę DIN z obsługą protkołu Profinet
  • Obsługa PROFINET I/O parameters, I/O cyclic data, DCP, DHCP, pełna kompatybilność z PROFINET Real-Time
  • Pliki GSD PROFINET, ikony rządzeń do oprogramowania SIMATIC STEP 7
  • obsługa Port-based VLAN oraz IEEE 802.1Q VLAN umożliwiającego w prosty sposób podział sieci
  • obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci
  • RMON umożliwiający kontrolowanie stanu sieci
  • obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in. poprzez oprogramowanie (SCADA/HMI)
  • zarządzanie pasmem pozwalające uniknąć nieprzewidywalnych stanów w sieci
  • Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych
  • Obsługa technologii IGMP Snooping
  • automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
  • Line-swap fast recovery
  • prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows



Specyfikacja

  • Technologia
Standardy IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
Protokoły IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, PROFINET, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Kontrola przepływu
IEEE 802.3x flow control, back pressure flow control
  • Właściwości urządzenia
Wielkość tablicy adresów MAC (MAC address table)
2 K (EDS-405A-PN), 8 K (EDS-408A-PN)
Bufor pakietów (Packet buffer size)
1 Mbit
  • Interfejsy
Porty RJ45
10/100BaseT(X) auto negotiation speed, F/H duplix mode oraz auto MDI/MDI-X connection
Konsola RS-232 (RJ45)
Wskaźniki LED
PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M
Przełączniki DIP
Turbo Ring, Master, Coupler, Reserve
Przekaźnik alarmowy
DO1 relay output with current carrying capacity of 1A @ 24 VDC
  • Zasilanie
Napięcie 24 VDC (12 do 45 VDC), redundantne zasilanie
Prąd pobierany
EDS-405A-PN: 0.24 A @ 24 V
EDS-408A-PN: 0.26 A @ 24 V
Złącze Jeden 6-pinowy bloczek (odłączany)
Zabezpieczenie przed przeciążeniem
Jest
Zabezpieczenie przed odwrotną polaryzacją
Jest
  • Obudowa
Obudowa Metal, stopień ochrony IP30
Masa 650 g
Wymiary 53.6 x 135 x 105 mm
Montaż na szynie DIN, opcjonalnie na ścianie (wymagany dodatkowy uchwyt)
  • Warunki środowiskowe
Temperatura pracy

Modele standardowe: 0 do 60°C

Modele rozszerzone (-T): -40 do 75°C

Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95% (bez kondensacji)
  • Certyfikaty
Safety UL 508, UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1**
Hazardous Location UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nC IIC
EMI FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS

EN 61000-4-2 (ESD) Level 3,

EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,

EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3,

EN 61000-4-8

Traffic Control
NEMA TS2
Rail Traffic
EN 50121-4*
Marine DNV, GL
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Vibration IEC 60068-2-6
MTBF (meantime between failures) Time:
EDS-405A-PN Series: 392,000 hrs
EDS-408A-PN Series: 363,000 hrs
Database: Telcordia (Bellcore), GB
