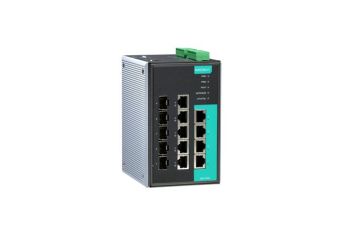

EDS-G509
9-portowy, gigabitowy switch zarządzalny
- 9 portów gigabitowych - 4 x RJ45 oraz 5 x combo RJ45/SFP-miniGBIC
- Porty światłowodowe pozwalające zwiększyć dystans transmisji i zniwelować wpływ zakłóceń elektromagnetycznych
- Protokoły Moxa Turbo Ring, Turbo Chain, RSTP/STP/MSTP dla zapewnienia redundancji sieci
- TACACS+, SNMPv3, IEEE 802.1X, HTTPS oraz SSH dla zwiększenia bezpieczeństwa sieci
- Obsługa QoS, IGMP Snooping/GMRP, VLAN, LACP, SNMP, RMON
- Bezpieczeństwo transmisji dzięki zastosowaniu IEEE 802.1X, https oraz ssh
- Szczegółowa lista modułów SFP dostępna pod linkiem: Moduły SFP
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-G509Switch zarządzalny, 4 porty 10/100/1000BaseTx, 5 portów gigabitowych combo RJ45/SFP, temp. pracy od 0 do 60 stopniW magazynie - Gwarancja:
- 60 miesięcy
5 107,00 zł6 281,61 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEDS-G509-TSwitch zarządzalny, 4 porty 10/100/1000BaseTx, 5 portów gigabitowych combo RJ45/SFP, temp. pracy od -40 do 75 stopniBrak w magazynie - Gwarancja:
- 60 miesięcy
5 574,00 zł6 856,02 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 60W 24V 2.5AW magazynie - Gwarancja:
- 36 miesięcy
71,00 zł87,33 złZaloguj się, aby poznać swoją cenęZaloguj się, aby poznać swoją cenę
Opis produktu
Switch EDS-G509 to kolejne urządzenie z rodziny przełączników zarządzalnych przeznaczonych do montażu na szynie DIN, wyposażone w 9 portów Gigabit Ethernet, z których 4 to złącza RJ45, natomiast pozostałem 5 to porty combo - oznacza to że można w nich zastosować moduły SFP-miniGBIC luz skrętkę ze złączem RJ45. Dzięki takiemu rozwiązaniu użytkownik ma do wyboru medium transmisyjne, jakie zastosuje w swojej sieci. Ponadto zastosowanie światłowodów czyni transmisję danych nieczułą na wszelkie zakłócenia elektromagnetyczne, jest więc idealnym rozwiązaniem do stosowania w aplikacjach przemysłowych. Dzięki zaimplementowanym protokołom redundancji - Moxa Turbo Ring, Turbo Chain oraz RSTP/STP istnieje możliwość zestawienia redundantnej sieci w topologii pierścienia - zapewnia to nieprzerwaną komunikację nawet w przypadku awarii któregoś z segmentów sieci.
EDS-G509 to urządzenie zaprojektowane do działania w trudnych warunkach przemysłowch - temperatura pracy od -40 do 75 stopni (dla wersji "-T"), redundantne wejście zasilania, uchwyt do montażu na szynie DIN oraz solidna, aluminiowa obudowa IP30 zapewniają bezawaryjną prace w najbardziej wymagających aplikacjach przemysłowych.
Cechy charakterystyczne
- Moxa Turbo Ring/Turbo Chain oraz RSTP/STP (IEEE 802.1w/D), MSTP
- IGMP Snooping oraz GMRP w celu filtrowania ruchu multicast
- Port-based VLAN, IEEE802.1Q VLAN oraz GVRP ułatwiające dzielenie sieci na segmenty
- QoS-IEEE802.1p/Q oraz TOSS/DiffServ dla zwiększenia determinizmu
- Port Aggregation umożliwiający zwielokrotnienie przepustowości łącz
- IEEE 802.1X, HTTPS oraz SSH dla zapewnienia bezpieczeństwa w sieci
- SNMP v1/v2c/v3 - zarządzanie siecią
- RMON - monitoring sieci
- Zarządzanie pasmem
- Fukcja Lock Port zapobiegająca nieautoryzowanemu dostępowi do sieci
- Port Mirroring
- Automatyczne powiadamianie o zajściu zdarzenia poprzez email lub przekaźnik alarmowy
- ABC-01 do tworzenia kopii zapasowej plików konfiguracyjnych
- przekaźnik alarmowy rozwierany w przypadku awarii zasilania lub awarii portu
- redundantne wejście zasilania
Specyfikacja techniczna
- Technologia
| Standardy | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP |
| Konfiguracja | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Filtrowanie | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Protokoły redundantne |
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Bezpieczeństwo | RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| Czas systemowy | SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based) |
| Protokoły przemysłowe |
EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
- Właściwości urządzenia
| Kolejki priorytetów ruchu |
4 |
| Maks. liczba sieci VLAN |
64 |
| Zakres znaczników VLAN ID |
VID 1 to 4094 |
| Grupy IGMP (IGMP Groups) | 256 |
| Wielkość tablicy adresów MAC (MAC Table Size) | 8000 |
| Wielkość bufora pakietów (Packet Buffer Size) | 1 Mbit |
- Interfejsy
| Porty RJ45 |
10/100/1000BaseT(X) auto negotiation speed, F/H duplix mode, and auto MDI/MDI-X connection |
| Porty optyczne |
porty 100/1000BaseSFP |
| Konsola | RS-232 (RJ45) |
| Przełączniki DIP (DIP switches) |
Turbo Ring, Master, Coupler, Reserve |
| Przekaźniki alarmowe |
2 przekaźniki z obciążalnością prądową 1A @ 24 VDC |
| Wejścia cyfrowe |
2 inputs with the same ground, but electrically isolated from the electronics +13 to +30V for state '1' -30 to +3V for state '0' Max. input current: 8 mA |
- Zasilanie
| Napięcie | 12/24/48 VDC (9,6....69 VDC), podwójne wejście (redundantne) |
| Input Current | 0.69 A @ 24 VDC |
| Złącza | 2 złącza 6-pinowe (zdejmowalne) |
| Zabezpieczenie przed przeciążeniem |
Jest |
| Zabezpieczenie przed odwrotną polaryzacją |
Jest |
- Obudowa
| Obudowa | Metal, stopień ochrony IP30 |
| Masa | 1510 g |
| Wymiary | 87.1 × 135 × 107 mm |
| Montaż | na szynie DIN, na ścianie (wymagany dodatkowy uchwyt) |
- Warunki środowiskowe
| Temperatura pracy |
Modele standardowe: 0 do 60°C Modele rozszerzone (-T): -40 do 75°C |
| Temperatura przechowywania |
-40 do 85°C |
| Wilgotność | 5 do 95% |
- Certyfikaty
| Safety | UL 508, EN 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: Signal: 10 V IEC 61000-4-8 |
| Rail Traffic |
EN 50121-4 |
| Marine | DNV, GL, LR, ABS, NK |
| Shock | IEC 60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| MTBF (meantime between failures) | Time: 598,659 hrs Database: Telcordia (Bellcore), GB |
