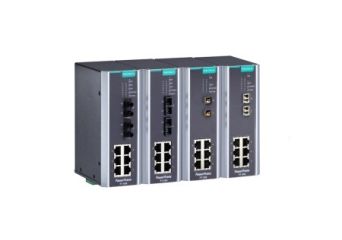

PT-508

Zarządzalne switche przemysłowe na szynę DIN zgodne z IEC61850-3, 8 portów Fast Ethernet

Producent: MOXA
Producent: MOXA
  • zgodne z IEC61850-3 oraz IEEE 1613
  • Wsparcie protokołów redundantnych STP/RSTP/Turbo Chain/Turbo Ring V2
  • Programowe wsparcie protokołu IEEE 1588 PTP
  • Wsparcie protokołów QoS, IGMP Snooping/GMRP, LACP, SNMP V1/V2c/V3, RMON
  • Automatyczne powiadamianie o wystąpieniu zdarzenia poprzez e-mail lub przekaźnik alarmowy
  • wygodne i przyjazne zarządzanie poprzez stronę Web
  • Temperatura pracy -40°...+85°C
Cena od 5 268,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00 paczka zostanie wysłana jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 15 modeli

Promocja cenowa na model HDR-15-5

Modele

Filtruj: ()
Filtry
Filtry()
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-SS-SC-24
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami SC, zasilanie redundantne 24 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    6 442,00 zł
    7 923,66 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-SS-SC-48
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami SC, zasilanie redundantne 48 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    6 442,00 zł
    7 923,66 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-SS-SC-HV
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami SC, zasilanie redundantne 110/230 VDC/VAC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    6 308,00 zł
    7 758,84 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-SS-LC-24
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami LC, zasilanie redundantne 24 VDC, temp. -40...85 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    5 765,00 zł
    7 090,95 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-SS-LC-48
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami LC, zasilanie redundantne 48VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 765,00 zł
    7 090,95 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-SS-LC-HV
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami LC, zasilanie redundantne 110/230 VDC/VAC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 625,00 zł
    6 918,75 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-SC-24
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami SC, zasilanie redundantne 24 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 398,00 zł
    6 639,54 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-SC-48
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami SC, zasilanie redundantne 48 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 398,00 zł
    6 639,54 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-SC-HV
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami SC, zasilanie redundantne 110/230 VDC/VAC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 268,00 zł
    6 479,64 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-ST-24
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami ST, zasilanie redundantne 24 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 398,00 zł
    6 639,54 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-ST-48
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami ST, zasilanie redundantne 48 VDC, temp. -40...85 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    5 398,00 zł
    6 639,54 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-ST-HV
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami ST, zasilanie redundantne 110/230 VDC/VAC, temp. -40...85 st. C
    W magazynie
    Gwarancja: 60 miesięcy
    5 268,00 zł
    6 479,64 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-LC-24
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami LC, zasilanie redundantne 24 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 398,00 zł
    6 639,54 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-LC-48
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu jednomodowego ze złączami LC, zasilanie redundantne 48 VDC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 398,00 zł
    6 639,54 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-508-MM-LC-HV
    Switch zarządzalny na szynę DIN zgodny z IEC61850-3, 6 portów FE RJ45, 2 porty światłowodu wielomodowego ze złączami LC, zasilanie redundantne 110/230 VDC/VAC, temp. -40...85 st. C
    Na zamówienie Gwarancja: 60 miesięcy
    5 268,00 zł
    6 479,64 zł
    Zaloguj się, aby poznać swoją cenę

Opis

Switche serii Power Trans PT-508 są urządzeniami przeznaczonymi do pracy w systemach automatyki podstacji energetycznych. Urządzenia tej serii zaprojektowane zostały specjalnie do zapewnienia niezawodnej komunikacji w sieciach Ethernet dla potrzeb energetyki. Jest to zagwarantowane m.in. dzięki zaimplementowanemu protokołowi MOXA Turbo Ring V2 , pozwalającemu na tworzenie sieci Ethernet w architekturze pierścienia (ang. ring). W przypadku, gdy jakieś połączenie w pierścieniu zostanie przerwane, protokół natychmiast rekonfiguruje sieć i przenosi cały ruch na sprawną ścieżkę w pierścieniu w czasie zawsze krótszym niż 20ms (nawet przy pełnym obciążeniu połączeń).

Switche serii PT-508 zostały wyposażone w 8 portów Ethernet z interfejsami do skrętki (6 portów) jak i światłowodów (2 porty). Posiadają bardzo zaawansowaną funkcjonalność umożliwiającą inteligentne i deterministyczne sterowanie sieciami Ethernet np.: QoS (przesyłanie pakietów zgodnie z ich priorytetami), 802.1Q VLAN, Port-Based VLAN (wygodne planowanie i dzielenie sieci na mniejsze podsieci), 801.1X, SSL, SNMP V1/V2c/V3 (możliwość integracji z systemami SCADA/HMI), IGMP Snooping (filtrowanie pakietów multicast), Port Trunking, Port Mirroring oraz RMON (analizowanie ruchu sieciowego). Ważną cechą jest ponadto system aktywnego przekazywania informacji o stanie sieci poprzez: przekaźniki alarmowe, wysyłanie wiadomości e-mail lub przy wykorzystaniu pułapek SNMP. Zarządzanie switchami odbywa się w bardzo przyjazny sposób poprzez stronę Web, konsolę szeregową/Telnet lub też oprogramowanie administracyjne. W przyszłości dostępna będzie także opcja konfiguracji poprzez linię komend (Command Line Interface).
Przełączniki PT-508 posiadają również wsparcie dla protokołu IEEE 1588 PTP (Precission Timing Protocol), przystosowane są do pracy w trudnych warunkach przemysłowych (m.in. temperatura pracy -40...+85°C), aluminiowa obudowa o stopniu ochrony IP40). Brak elementów ruchomych, typu wentylatory, gwarantuje bardzo długi okres bezawaryjnej pracy. Dodatkowo switche te zostały wyposażone w redundantne wejście zasilania (dotyczy zasilania 24/48VDC), natomiast montaż odbywa się na szynie DIN (w przeciwieństwie do pozostałych urządzeń serii Power Trans).
Switche serii PT-508 to przełączniki przeznaczone do instalacji w miejscach, gdzie niezawodność i pewność działania sieci komunikacyjnych stanowi zagadnienie kluczowe.

Specyfikacja

  • Technologia
Standardy IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1s for Multiple Spanning Tree Protocol
Konfiguracja IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Syslog, RMON
Filtrowanie IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP
Protokoły redundantne
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Port Lock
Czas systemowy SNTP, NTP Server/Client, IEEE 1588 PTP v1/v2 (SW-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP
MIB
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
64
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 256
Wielkość tablicy adresów MAC (MAC Table Size) 8000
Wielkość bufora pakietów (Packet Buffer Size) 1 Mbit
  • Interfejsy
Porty RJ45
10/100BaseT(X), auto negotiation speed
Porty optyczne
porty 100BaseFX (złącza SC/ST/LC/MTRJ)
Konsola poprzez kabel RS-232 (złącze RJ45)
Przekaźnik alarmowy
1 przekaźnik z obciążalnością prądową 1A @ 24 VDC
  • Światłowód (dla portów 100BaseFX)

 Swiatlowody-EDS-P506A-4PoE
  • Zasilanie
Napięcie

W zależności od wersji urządzenia:

• 24 VDC
• 48 VDC
• 110/220 VDC/VAC

Zakres napięć

Dla poszczególnych modeli:

• 18 do 36 V (24 VDC)
• 36 do 72 V (48 VDC)
• 88 do 300 VDC, 85 do 264 VAC (110/220 VDC/VAC)

Prąd (wszystkie porty obsadzone światłowodami) PT-508:
• Maks. 0.27 A @ 24 VDC
• Maks. 0.12 A @ 48 VDC
• Maks. 0.084/0.043 A @ 110/220 VDC
• Maks. 0.18/0.11 A @ 110/220 VAC
PT-510:
• Maks. 0.39 A @ 24 VDC
• Maks. 0.18 A @ 48 VDC
• Maks. 0.10/0.052 A @ 110/220 VDC
• Maks. 0.234/0.148 A @ 110/220 VAC
Złącza złącze 5-pinowe (zdejmowalne)
Zabezpieczenie przed odwrotną polaryzacją
Jest
Zabezpieczenie przed przeciążeniem Jest
  • Obudowa
Obudowa Aluminium, stopień ochrony IP40
Masa 995 g
Wymiary 60 x 160 x 110 mm
Montaż na szynie DIN, na ścianie (wymagany dodatkowy uchwyt)
  • Warunki środowiskowe
Temperatura pracy
-40 do 85°C
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 508
EMI FCC Part 15 Subpart B Class A, EN 55032 Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kVIEC 61000-4-3 RS: 80 MHz to 1 GHz:
PT-508: 20 V/m
PT-510: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power; 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
IEC 61000-4-11
Electrical substations
IEC 61850-3, IEEE 1613
MTBF (meantime between failures) Time: 394238 hrs
Database: Telcordia (Bellcore), GB
