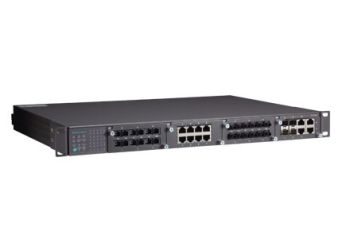

PT-7728

Modułowy switch zarządzalny do szafy RACK 19", zgodny z IEC61850, do 28 portów w różnych konfiguracjach

Producent: MOXA
Producent: MOXA
  • możliwość zainstalowania do 4 modułów rozszerzeń (maksymalnie 28 portów, w tym 4 gigabitowe)
  • zgodny z: IEC 61850-3, IEEE1613 (stacje energetyczne), NEMA TS2 (systemy kontroli ruchu drogowego) oraz EN50121-4 (kolej)
  • protokoły redundantnych sieci Ethernet: MOXA Turbo Ring/Turbo Chain oraz RSTP/STP/MSTP
  • Obsługa IEC 62439-3 PRP oraz HSR (dotyczy modeli z oznaczeniem PTP wraz z modułem PM-7200-4GSFP-PHR-PTP)
  • uniwersalny zakres napięcia zasilania: 24, 48 VDC lub 110/220 VDC/VAC
  • modułowa obudowa umożliwiająca elastyczny wybór ilości oraz rodzaju portów sieciowych
  • szeroki zakres temperatury pracy od -40 do +85°C

W przypadku stosowania zabezpieczeń Micom P139 firmy Schneider Electric prosimy o kontakt bezpośredni celem omówienia zagadnień związanych z doborem odpowiednich modułów światłowodowych

Cena od 7 481,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00 paczka zostanie wysłana jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 30 modeli

Promocja cenowa na model HDR-15-5

Modele

Filtruj: ()
Filtry
Filtry()
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-24
    baza switcha PT-7728, porty na przednim panelu, zasilanie 24VDC
    Na zamówienie Gwarancja: 60 miesięcy
    7 481,00 zł
    9 201,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-24-24
    baza switcha PT-7728, porty na przednim panelu, zasilanie podwójne 24VDC
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-48
    baza switcha PT-7728, porty na przednim panelu, zasilanie 48VDC
    Na zamówienie Gwarancja: 60 miesięcy
    7 481,00 zł
    9 201,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-48-48
    baza switcha PT-7728, porty na przednim panelu, zasilanie podwójne 48VDC
    W magazynie
    Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-HV
    baza switcha PT-7728, porty na przednim panelu, zasilanie HV (110/220VAC)
    W magazynie
    Gwarancja: 60 miesięcy
    7 481,00 zł
    9 201,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-HV-HV
    baza switcha PT-7728, porty na przednim panelu, zasilanie podwójne HV (110/220VAC)
    W magazynie
    Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-24-HV
    baza switcha PT-7728, porty na przednim panelu, zasilanie podwójne 24VDC oraz HV (110/220VAC)
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-F-48-HV
    baza switcha PT-7728, porty na przednim panelu, zasilanie podwójne 48VDC oraz HV (110/220VAC)
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-24
    baza switcha PT-7728, porty na tylnym panelu, zasilanie 24VDC
    Na zamówienie Gwarancja: 60 miesięcy
    7 481,00 zł
    9 201,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-24-24
    baza switcha PT-7728, porty na tylnym panelu, zasilanie podwójne 24VDC
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-48
    baza switcha PT-7728, porty na tylnym panelu, zasilanie 48VDC
    Na zamówienie Gwarancja: 60 miesięcy
    7 481,00 zł
    9 201,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-48-48
    baza switcha PT-7728, porty na tylnym panelu, zasilanie podwójne 48VDC
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-HV
    baza switcha PT-7728, porty na tylnym panelu, zasilanie HV (110/220VAC)
    Na zamówienie Gwarancja: 60 miesięcy
    7 481,00 zł
    9 201,63 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-HV-HV
    baza switcha PT-7728, porty na tylnym panelu, zasilanie podwójne HV (110/220VAC)
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-48-HV
    baza switcha PT-7728, porty na tylnym panelu, zasilanie podwójne 48VDC oraz HV (110/220VAC)
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-R-24-HV
    baza switcha PT-7728, porty na tylnym panelu, zasilanie podwójne 24VDC oraz HV (110/220VAC)
    Na zamówienie Gwarancja: 60 miesięcy
    8 719,00 zł
    10 724,37 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-24
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie 24 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    13 797,00 zł
    16 970,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-24-24
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 24 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-48
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie 48 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    13 797,00 zł
    16 970,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-48-48
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 48 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-HV
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie 110/230 VAC/VDC
    Na zamówienie Gwarancja: 60 miesięcy
    13 797,00 zł
    16 970,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-HV-HV
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 110/230 VAC/VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-F-24-HV
    Baza switcha modułowego, porty na panelu przednim, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 24 VDC oraz 110/230 VAC/VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-24
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie 24 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    13 797,00 zł
    16 970,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-24-24
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 24 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-48
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie 48 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    13 797,00 zł
    16 970,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-48-48
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 48 VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-HV
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie 110/230 VAC/VDC
    Na zamówienie Gwarancja: 60 miesięcy
    13 797,00 zł
    16 970,31 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-HV-HV
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 110/230 VAC/VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    PT-7728-PTP-R-24-HV
    Baza switcha modułowego, porty na panelu tylnym, 3 sloty na moduły Fast Eth., 1 slot na moduł Gigabit Eth. lub Fast Eth., zasilanie redundantne 24 VDC oraz 110/230 VAC/VDC
    Na zamówienie Gwarancja: 60 miesięcy
    15 049,00 zł
    18 510,27 zł
    Zaloguj się, aby poznać swoją cenę

Akcesoria

Opis

Switch przemysłowy PT-7728, tak jak wszystkie urządzenia serii Power Trans, dedykowany jest do pracy w ciężkich warunkach w systemach energetyki, kolejowych oraz kontroli ruchu. Potwierdza to zgodność z wieloma normami i standardami (m.in. IEC 61850-3, IEEE 1613, NEMA TS2, EN50121-4, EN50155). Modułowa budowa oraz możliwość zasilania urządzenia szeroką gamą napięć (24/48 VDC lub 110/220 VDC/VAC) sprawiają, ze przełącznik PT-7828 stanowi idealne rozwiązanie przeznaczone do tworzenia deterministycznych i redundantnych sieci ethernetowych, w tym także sieci szkieletowych, wymagających niezawodności działania na najwyższym poziomie. Możliwość zainstalowania 24 portów 100/100Mb/s oraz 4 portów 1Gb/s na panelu przednim lub tylnym urządzenia pozwala na zaplanowanie optymalnego rozmieszczenia elementów w sieci

Cechy charakterystyczne:

  • Moxa Turbo Ring (redundantna, niezawodna sieć w architekturze pierścienia o bardzo wygodnej konfiguracji) lub RSTP/STP (IEEE802.1W/D)
  • IGMP Snooping oraz GMRP umożliwiające filtrowanie wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych)
  • protokoły IEEE802.1Q VLAN oraz GVRP umożliwiające w prosty wygodne planowanie i dzielenie sieci na mniejsze podsieci
  • obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
  • obsługa 802.3ad LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci poprzez łączenie przepustowości poszczególnych portów ze sobą w jeden logiczny kanał
  • IEEE 802.1X, https/SSL - zwiększone bezpieczeństwa sieci
  • obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem
  • obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet
  • możliwość wprowadzenia dla poszczególnych portów obsługi ruchu tylko od urządzeń o określonym adresie MAC
  • Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub'a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
  • automatyczne powiadamianie o zajściu określonego zdarzenia
  • prosta i przejrzysta konfiguracja



Specyfikacja

  • Baza switcha
  • Technologia
Standardy IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, DHCP Option 66/67/82, LLDP, Flow Control, Back Pressure Flow Control, SNMP Inform, Port Mirror, Fiber Check, Syslog, RMON
Filtrowanie IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Q-in-Q VLAN, GVRP
Protokoły redundantne
STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe
EtherNet/IP, Modbus/TCP
MIB
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Podstacje energetyczne MMS, IEC 61850 QoS
  • Właściwości urządzenia
Kolejki priorytetów ruchu
4
Maks. liczba sieci VLAN
64
Zakres znaczników VLAN ID
VID 1 to 4094
Grupy IGMP (IGMP Groups) 256
  • Interfejsy
Porty Fast Ethernet
Sloty nr 1, 2 oraz 3 dla modułów z 2, 4, 6 bądź 8 portami ethernetowymi. Moduły PM-7200 Fast Ethernet z portami w standardzie 10/100BaseT(X) (TP/M12) oraz 100BaseFX (złącza SC/ST/MTRJ) bądź 100BaseSFP.
Porty Gigabit Ethernet
Slot nr 4 na moduły zawierające 2 lub 4 porty combo RJ45/SFP 10/100/1000BaseT(X) RJ45 bądź 1000BaseSFP
Konsola RS-232 (RJ45)
Przekaźnik alarmowy
1 przekaźnik alarmowy z obciążalnością prądową 3 A @ 30 VDC bądź 3 A @ 240 VAC
  • Zasilanie
Napięcie

W zależności od wersji switcha:

• 24 VDC
• 48 VDC
• 110/220 VDC/VAC

Zgodność z EN50155 dla napięć 24/48/110 VDC

Zakres napięć

W zależności od wersji switcha (zasilania):

• 18 do 36 V (24 VDC)
• 36 do 72 V (48 VDC)
• 88 do 300 VDC, 85 do 264 VAC (110/220 VDC/VAC)

Prąd

(wszystkie porty światłowodowe z podłączonymi włóknami)

• Maks. 2.38 A @ 24 VDC
• Maks. 1.12 A @ 48 VDC
• Maks. 0.59/0.30 A @ 110/220 VDC
• Maks. 0.49/0.26 A @ 110/220 VAC

Zabezpieczenie przed przeciążeniem
Jest
Zabezpieczenie przed odwrotną polaryzacją
Jest
Złącze 10-śrubowy bloczek
  • Obudowa
Obudowa Aluminium, stopień ochrony IP30
Masa 5900 g
Wymiary 440 x 44 x 325 mm
Montaż w szafie Rack 19" (wysokość switcha 1U)
  • Warunki środowiskowe
Temperatura pracy
-40 do 85°C (zimny start wymaga minimum 100 VAC przy -40°C)
Temperatura przechowywania
-40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 60950-1
EMI FCC Part 15 Subpart B Class A, EN 55032 Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
IEC 61000-4-11
Rail Traffic
EN 50155 (częściowa zgodność), EN 50121-4
Electrical susbstations
IEC 61850-3, IEEE 1613
Transportation NEMA TS2
MTBF (meantime between failures), Time
393,828 hrs
Telcordia SR332

Skontaktuj się ze specjalistą Elmark

Masz pytania? Potrzebujesz porady? Zadzwoń lub napisz do nas!
