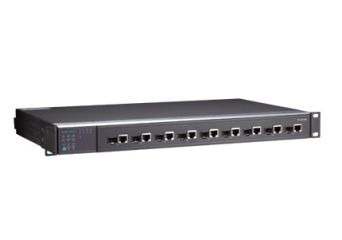

PT-G7509

Modułowy, gigabitowy switch zarządzalny do szafy RACK 19", zgodny z IEC61850

Producent: MOXA

zgodny z: IEC 61850-3, IEEE1613 (stacje energetyczne), NEMA TS2 (systemy kontroli ruchu drogowego) oraz EN50121-4 (kolej)
protokoły redundantnych sieci Ethernet: MOXA Turbo Ring oraz RSTP/STP
9 portów gigabitowych combo RJ45/SFP
uniwersalny zakres napięcia zasilania: 24, 48 VDC lub 110/220 VDC/VAC
zakres temperatury pracy: -40...+85°C

Na zamówienie

Darmowa dostawa

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

PT-G7509

Opis

Power Trans PT-G7509 to pierwszy w pełni gigabitowy switch przemysłowy firmy MOXA przeznaczony do montażu w szafie RACK 19". Przełącznik wyposażony jest w 9 portów gigabitowych combo RJ45/SFP. Każdy port może pracować w trybie 10/100/1000BaseTx lub 100/1000BaseSFP.
PT-G7509 należy do grupy przełączników zarządzalnych, co oznacza że posiada zaawansowane mechanizmy zarządzania ruchem sieciowy. Jednym z tych mechanizmów jest protokół redundantnych sieci MOXA Turbo Ring, zapewniający, w przypadku uszkodzenia sieci, rekonfigurację połączeń i wznowienie transmisji w czasie nie dłuższym niż 20ms (dla połączeń gigabitowych - 50 ms). Ponadto najnowszy firmware urządzenia zapewnia wsparcie dla takich protokołów jak IPv6, IEEE1518PTP, DHCP option 82.
PT-G7509 to przełącznik przystosowany do pracy w trudnych warunkach przemysłowych. Dopuszczalny zakres temperatur dla tego switcha wynosi od -40 do 85 stopni, a dzięki redundantnemu wejściu zasilania możliwe jest doprowadzenie napięcia z dwóch różnych źródeł. Bezwentylatorowa konstrukcja gwarantuje bezawaryjną pracę urządzenia oraz wysoki współczynnik MTBF.

Cechy charakterystyczne:

Zgodność z IPv6
IEEE 1588 PTP (Precision Time Protocol) zapewnia możliwość precyzyjnej synchronizacji czasu
DHCP Option 82 umożliwia przydzielanie adresów IP zgodnie wg. zdefiniowanych reguł
Wsparcie dla protokołu Modbus/TCP
Turbo Ring oraz RSTP/STP (IEEE 802.1w/D)
IGMP snooping oraz GMRP umożliwiają filtrowanie ruchu multicast
Wirtualne sieci lokalne: 802.1Q VLAN/GVRP
Wsparcie protokołu QoS (IEEE 802.1p/1Q) oraz TOS/DiffServ
IEEE 802.3ad, LACP
SNMPv3, IEEE 802.1X, HTTPS, SSH
SNMPv1/v2c/v3 for different levels of network management
Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub'a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet

Specyfikacja

Technologia

Standardy	IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP
Konfiguracja	IPv4/IPv6, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SMTP, RARP, HTTP, HTTPS, Telnet, DHCP Option 66/67/82, LLDP, Flow Control, Back Pressure Flow Control, SNMP Inform, Port Mirror, Syslog
Filtrowanie	IGMPv1/v2, GMRP, GVRP, 802.1Q VLAN, VLAN Unaware, Port-Based VLAN, GVRP
Protokoły redundantne	STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo	RADIUS, TACACS+, SSL, SSH, Port Lock
Czas systemowy	SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Protokoły przemysłowe	EtherNet/IP, Modbus/TCP
MIB	MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Właściwości urządzenia

Kolejki priorytetów ruchu	4
Maks. liczba sieci VLAN	64
Zakres znaczników VLAN ID	VID 1 to 4094
Grupy IGMP (IGMP Groups)	256

Interfejsy

Porty Gigabit Ethernet	10/100/1000BaseT(X) auto negotiation speed
Porty Gigabit światłowód	gniazda na moduły 100/1000BaseSFP
Konsola	RS-232 (RJ45)
Przekaźnik alarmowy	1 przekaźnik alarmowy z obciążalnością prądową 3 A @ 30 VDC bądź 3 A @ 240 VAC

Zasilanie

Napięcie	W zależności od wersji switcha: • 24 VDC • 48 VDC • 110/220 VDC/VAC
Zakres napięć	W zależności od wersji switcha (zasilania): • 18 do 36 V (24 VDC) • 36 do 72 V (48 VDC) • 88 do 300 VDC, 85 do 264 VAC (110/220 VDC/VAC)
Prąd	(wszystkie porty światłowodowe z podłączonymi włóknami) • Maks. 0.55 A @ 48 VDC • Maks. 0.25/0.15 A @ 110/220 VDC • Maks. 0.57/0.33 A @ 110/220 VAC • Maks. 1.08 A @ 24 VDC
Zabezpieczenie przed przeciążeniem	Jest
Zabezpieczenie przed odwrotną polaryzacją	Jest
Złącze	10-śrubowy bloczek

Obudowa

Obudowa	Aluminium, stopień ochrony IP30
Masa	3300 g
Wymiary	440 x 44 x 254 mm
Montaż	w szafie Rack 19" (wysokość switcha 1U)

Warunki środowiskowe

Temperatura pracy	-40 do 85°C (zimny start wymaga minimum 100 VAC przy -40°C)
Temperatura przechowywania	-40 do 85°C
Wilgotność	5 do 95%

Certyfikaty

Safety	UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1
EMI	FCC Part 15 Subpart B Class A, EN 55032 Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 IEC 61000-4-11
Electrical susbstations	IEC 61850-3, IEEE 1613
MTBF (meantime between failures), Time	258058 hrs Telcordia SR332
